Machine d'extrusion soufflage (Machine de soufflage de bouteilles PET 5L, Séries ESO)
Cette machine d'extrusion soufflage semi-automatique utilise une interface informatique de pointe pour contrôler la procédure toute entière, y compris le chargement automatique, le soufflage automatique, et le largage automatique. Les cylindres d'action sont assemblés avec des commutateurs d'induction magnétique qui se connectent au PLC pour contrôler chaque étape et localiser les problèmes.
Paramètres de la machine de soufflage pour bouteilles
| Eléments | Unités | ESO-1-5000 | |
| Contenant | Matériel du produit | PET | |
| Volume du contenant | L | 5L (1 cavité) | |
| Rendement théorique | Pcs /H | 5L :800 | |
| Longueur maximale | mm | 360 | |
| Diamètre maximal | mm | 120 | |
| Moule | Dimensions de la plaque du moule (L ×H) | mm | 270×620 |
| Epaisseur maxi du moule | mm | 250 | |
| Force de serrage | KN | 200 | |
| Course d'ouverture du moule (Ajustable) | mm | 110 | |
| Auxiliaire | Compresseur d'air à haute pression | M³/MPa | 1.6/3.0×1 ensemble |
| Sécheur refroidisseur par air | M³/MPa | 2.0/3.0×1 ensemble | |
| Filtres à air de précision | M³/MPa | 3.0/3.0×1 ensemble | |
| Machine électrique principale | Puissance | KW | 15 |
| Tension/Fréquence | V/HZ | 110-220-380/50-60 | |
| Sécurité | Alarme automatique d'urgence | Dispositif de verrouillage de sécurité | |
Caractéristiques
1. Notre machine d'extrusion soufflage est caractérisée par une vitesse rapide, un positionnement précis, et un fonctionnement régulier.
2. La machine de moulage par soufflage adopte en option un bras de manivelle double lui conférant une grande force de serrage. La course réglable permet de corriger son positionnement en fonction de la taille de la bouteille, ce qui permet de gagner du temps.
3. Les lampes de chauffage à infrarouge lointain permettent une haute pénétration thermique. Les préformes sont chauffées uniformément pendant la rotation. La température individuelle de chaque chauffage est commandée individuellement par le PLC et les ajusteurs de pression électronique.
4. La conception du préchauffeur permet à la préforme de se refermer pendant le chauffage. La conception efficace du tunnel de chauffage réduit permet une économie d'énergie.
5. L'alimentation en air de la machine d'extrusion soufflage présente trois paramètres permettant d'atteindre un débit d'air approprié pour la production de bouteilles.
6. La consommation d'énergie peut être largement réduite en raison de l'installation spéciale du recyclage d'air à haute pression.
7. Ce produit peut être actionné manuellement ou automatiquement. L'opération manuelle est appropriée pour le montage et le testage, tandis que le fonctionnement automatique est adapté à la production.
8. Notre machine d'extrusion soufflage de haute qualité est respectueuse de l'environnement et nécessite un faible investissement. Elle se caractérise par un rendement élevé, une exploitation facile, une maintenance simple, une sécurité fiable, etc.
Composants de machine d'extrusion semi-automatique

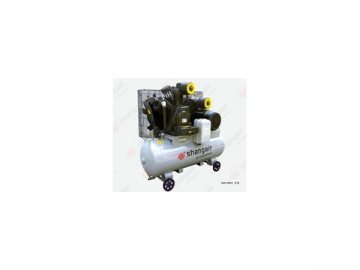

- Compresseur d'air haute pression

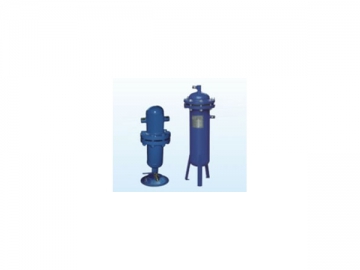

- Filtre à air haute pression

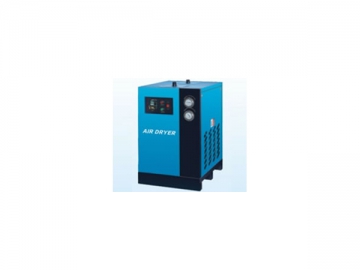

- Sécheuse à air froid
Fournisseurs des composants de la machine d'extrusion soufflage Séries ESO
| No. | Pièces de rechange | Marques |
| 1 | Cylindre de fermeture | Festo (Allemagne) |
| 2 | Cylindre d'étirement | Festo (Allemagne) |
| 3 | Cylindre de déplacement | Festo (Allemagne) |
| 4 | Cylindre de levage de moule | Festo (Allemagne) |
| 5 | Electrovanne de fermeture | Festo (Allemagne) |
| 6 | Electrovanne d'étirement | Festo (Allemagne) |
| 7 | Electrovanne de soufflage | Festo (Allemagne) |
| 8 | Electrovanne de déplacement | Festo (Allemagne) |
| 9 | Régulateur de tension | Siemens (Allemagne) |
| 11 | Contrôleur par ordinateur | Ecran tactile couleur Siemens (Allemagne) |
| 12 | Commutateur de contrôle informatique | Siemens (Allemagne) |
| 13 | Lampe à infrarouges | Philips (Chine) |
| 14 | Vanne de déplacement | Festo (Allemagne) |
| 15 | Contrôleur de circuit ouvert (32A) | Siemens (Allemagne) |
| 16 | Contrôleur thermique continue (24A/220V) | Siemens (Allemagne) |
| 17 | Commutateur magnétique | SICK-Sensor (Allemagne) |
| 18 | Commutateur photoélectrique | SICK-Sensor (Allemagne) |
Coût du moule
| Moule de la bouteille 5L | |

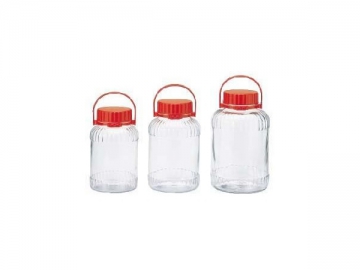

| Photo de la bouteille | |
