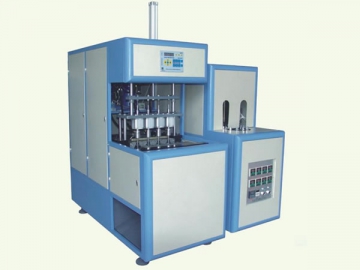

Machine d'extrusion soufflage (Machine de soufflage de bouteilles, Séries ESS)
La machine d'extrusion soufflage semi-automatique ESS adopte un circuit de commande électronique spécial pour le chauffage à haute efficacité. Ce circuit peut contrôler simultanément plusieurs lampes. Cette machine de soufflage de bouteilles se caractérise par une opération automatique et manuelle permettant d'assurer la qualité maximale du produit.
Paramètres de machine d'extrusion soufflage
| Eléments | Unités | |||||
| Rendement théorique | Pcs /h | 900 | 1800 | 500 | 90 | |
| Produit | Volume maximal | L | 2 | 2 | 5 | 20 |
| Hauteur maximale | mm | 360 | 360 | 360 | 550 | |
| Diamètre maximal | mm | 105 | 105 | 120 | 300 | |
| Moule | Nombre de cavités | / | 2 | 4 | 1 | 1 |
| Dimensions de la plaque du moule (L ×H) | mm | 490×405 | 490×405 | 490×470 | 620×620 | |
| Epaisseur du moule | mm | 220 | 220 | 250 | 380 | |
| Course d'ouverture du moule | mm | 180 | 180 | 220 | 360 | |
| Electrique | Puissance | 220-380V/ 50-60Hz | 220-380V/ 50-60Hz | 220-380V/ 50-60Hz | 220-380V/ 50-60Hz | |
| Puissance totale | KW | 11 | 21 | 11 | 36 | |
| Puissance calorifique | KW | 10 | 20 | 10 | 37 | |
| Machine | Dimension du corps principal (L ×l ×H) | M | 1.5×0.65×2.0 | 1.5×0.65×2.0 | 1.5×0.65×2.0 | 2.1×0.75×1.8 |
| Poids du corps principal | KG | 550 | 550 | 600 | 900 | |
| Préchauffeur (L ×l ×H) | M | 1.4×0.65×1.5 | 1.8×0.65×1.5 | 1.5×0.65×1.5 | 2.7×0.7×1.6 | |
| Poids du préchauffeur | KG | 300 | 350 | 300 | 400 |
Caractéristiques
1. Cette machine d'extrusion soufflage dispose d'un circuit spécial de commande électronique pour le chauffage simultané haute efficacité de plusieurs lampes.
2. Les propriétés de transfert thermique sont pleinement prises en compte pendant la conception de la préforme.
3. La préforme est chauffée uniformément et n'est pas influencée par l'environnement extérieur.
4. Le système de refroidissement à cycle d'air froid de l'extrudeuse-souffleuse assure un refroidissement des surfaces internes et externes des bouteilles.
5. Le système de circuit d'air permet à la pression d'air de répondre aux exigences de soufflage requises par les bouteilles de différentes tailles.
6. Le système d'échappement d'air CAD de notre machine d'extrusion soufflage peut maintenir l'écart entre la température de chauffage du four à moins de 1 degré.
7. Cet équipement de moulage adopte une bielle, un dispositif d'amortissement exceptionnel et des dispositifs de ravitaillement articulés.
8. Il offre deux modes de fonctionnement: le mode semi-automatique et le mode automatique.
9. La machine se caractérise par une taille compacte, une faible maintenance et une performance de sécurité fiable. De plus, elle est facile à utiliser.
Fournisseurs des composants de la machine d'extrusion soufflage Séries ESS
| No. | Pièces de rechange | Marque |
| 1 | Cylindre de fermeture | Festo (Allemagne) |
| 2 | Cylindre d'étirement | Festo (Allemagne) |
| 3 | Cylindre de déplacement | Festo (Allemagne) |
| 4 | Cylindre de levage de moule | Festo (Allemagne) |
| 5 | Electrovanne de fermeture | Festo (Allemagne) |
| 6 | Electrovanne d'étirement | Festo (Allemagne) |
| 7 | Electrovanne de soufflage | Festo (Allemagne) |
| 8 | Electrovanne de déplacement | Festo (Allemagne) |
| 9 | Régulateur de tension | Siemens (Allemagne) |
| 11 | Contrôleur par ordinateur | Ecran tactile couleur Siemens (Allemagne) |
| 12 | Commutateur de contrôle informatique | Siemens (Allemagne) |
| 13 | Lampe à infrarouges | Philips (Chine) |
| 14 | Vanne de déplacement | Festo (Allemagne) |
| 15 | Contrôleur de circuit ouvert (32A) | Siemens (Allemagne) |
| 16 | Contrôleur thermique continue (24A/220V) | Siemens (Allemagne) |
| 17 | Commutateur magnétique | SICK-Sensor (Allemagne) |
| 18 | Commutateur photoélectrique | SICK-Sensor (Allemagne) |
| Moule de la bouteille | |
| Photo de la bouteille | |
