Connecteur circulaire BC02 (Cinq broches)
Betteri est l'un des principaux fournisseurs mondiaux de connecteurs circulaires innovants de haute qualité. Nous offrons des services d'ingénierie avancés, un support client dédié et des capacités de fabrication remarquables. Nos connecteurs photovoltaïques AC triphasés constituent une solution pratique pour une connexion sûre et rapide des onduleurs de branche de moyenne puissance. Ces coupleurs offrent une forte résistance à la lumière ultraviolette et aux températures élevées. Son logement est fait d’un matériau PA66 importé de qualité supérieure. La stabilité et la fiabilité sont garanties grâce au système de couplage par encliquetage.
- Gamme de puissance: 20kw-30kw, triphasé
- Tension nominale: 690V (TUV)
- Courant nominal: 50A（10mm2）
- Noyaux d'électrode: 4P PE
- Résistance de contact: ≤5mΩ
- Indice d'étanchéité: IP67 (1m, 30m)
- Calibre du fil applicable: 4-16mm2
- Diamètre extérieur du câble (OD): 15-24mm
- Température nominale: -40℃~ 85℃
- Numéro d’article (TUV, CQC 690V): BC02-5M65-19 (Câble: 6/10/16 mm²)
- Numéro d’article (TUV, CQC 690V): BC02-5F65-09(Câble:6/10/16mm2)
Général
| Nombre de contacts | 4P PE |
| Courant nominal | 50A (Lorsque vous utilisez un fil de 10mm².) |
| Tension nominale | 690V |
| Résistance de contact | ≤1mΩ |
| Tension assignée de tenue aux chocs | 6000V AC |
| Catégorie de surtension | Ⅲ |
| Degré de pollution | 2 (accouplé) |
| Indice d'étanchéité | IP67 (1m, 30min) |
| Force d’insertion et de retrait | 50~100N |
| Indice d'inflammabilité | UL94-V0 |
| Température nominale | -40℃~ 85℃ |
Données de connexion
| Calibre du fil applicable | 2.5/4/6/10/16mm² ou 14/12/10/8/6AWG |
| Diamètre extérieur du câble | 15~24mm |
| Système de verrouillage | A baïonnette |
Modèle
| Genre du connecteur | Mâle |
| Connexion du câblage | Type vis |
| Taille de la vis | M4X0.7 (“--”type) |
Normes
| PPP 59015A:2013 | TUV- Exigences de sécurité et méthodes d'essai |
| Conformité RoHS | Oui |

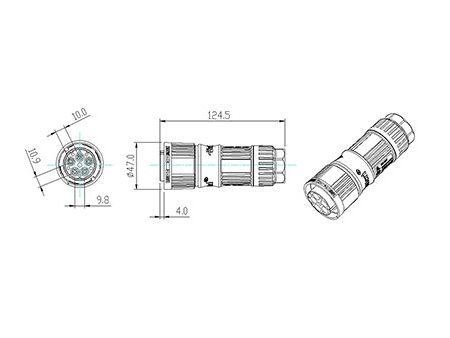

Dimensions
| Longueur | 47.0mm |
| Largeur | 47.0mm |
| Hauteur | 124.5mm |
- Numéro d’article (TUV, CQC 690V): BC02-5M65-16(Câble:2.5/4/6mm2)
- Numéro d’article (TUV, CQC 690V): BC02-5F65-06 (Câble: 2.5/4/6 mm²)
Général
| Nombre de contacts | 4P PE |
| Courant nominal | 50A (Lorsque vous utilisez un fil de 10mm².) |
| Tension nominale | 690V |
| Résistance de contact | ≤1mΩ |
| Tension assignée de tenue aux chocs | 6000V AC |
| Catégorie de surtension | Ⅲ |
| Degré de pollution | 2 (accouplé) |
| Indice d'étanchéité | IP67 (1m, 30min) |
| Force d’insertion et de retrait | 50~100N |
| Indice d'inflammabilité | UL94-V0 |
| Température nominale | -40℃~ 85℃ |
Données de connexion
| Calibre du fil applicable | 2.5/4/6/10/16mm² ou 14/12/10/8/6AWG |
| Diamètre extérieur du câble | 15~24mm |
| Système de verrouillage | A baïonnette |
Modèle
| Genre du connecteur | Femelle |
| Connexion du câblage | Type vis |
| Taille de la vis | M4X0.7 (“--”type) |
| Filetage métrique fixe | M32 |
| Taille de découpe du panneau | Φ32.3 0.2/0 |
Matériaux
| Matériau diélectrique du logement | PA66 (25% GF) |
| Matériau du contact | Alliage Cu-Zn |
| Surface de contact | Argenté |
| Joint d'étanchéité | Silicone |
Normes
| PPP 59015A:2013 | TUV- Exigences de sécurité et méthodes d'essai |
| Conformité RoHS | Oui |

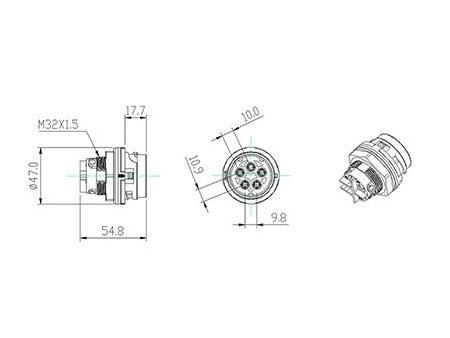

Dimensions
| Longueur | 47.0mm |
| Largeur | 47.0mm |
| Hauteur | 54.8mm |
