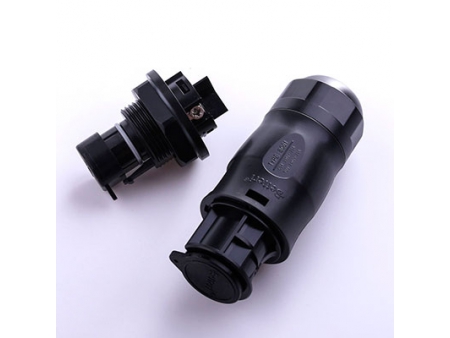

Connecteur circulaire BC01 (Trois broches)
Demande de devis
Betteri est l'un des principaux fournisseurs mondiaux de connecteurs circulaires innovants, qui offre des services d'ingénierie avancés, un support client dédié et des capacités de fabrication remarquables. Nos connecteurs photovoltaïques constituent une solution pratique pour une connexion sûre et rapide des installations photovoltaïques, notamment des panneaux solaires, onduleurs ou boîtes de jonction. Ces coupleurs présentent une forte résistance à la lumière ultraviolette, à la pulvérisation saline, aux températures élevées, aux vibrations et aux chocs électriques. Nous adoptons des outils spécifiques pour l’installation et l’enlèvement des vis. Certifiés TUV, nos connecteurs photovoltaïques offrent une performance stable et une excellente étanchéité.
- Gamme de puissance: 1000w-5000w, monophasé
- Tension nominale: 250v/350V AC (CSA) 250V AC (TUV)
- Courant nominal: 25A (4mm2), courant maximum: 30A（4mm2）
- Noyaux d'électrode: 2 PE
- Indice d'étanchéité: IP68 (1.5m, 24h)
- Calibre du fil applicable: 2.5/4.0mm2 Diamètre extérieur du câble (OD): 10-13mm
BC01(CC2)
- Numéro d’article (TUV, CSA 250A): BC01-3M22-15
- Numéro d’article (CSA 350A): BC01-3F22-15
- Quantité par paquet unitaire: 10 pièces
Paramètres techniques
Général
| Nombre de contacts | 2 PE |
| Courant nominal | 25A (Lorsque vous utilisez un fil de 4 mm².) |
| Tension nominale | TUV: 250V AV CSA:250/350V AV |
| Résistance de contact | ≤1mΩ |
| Tension assignée de tenue aux chocs | 4000V AC |
| Catégorie de surtension | Ⅲ |
| Degré de pollution | 2 (accouplé) |
| Indice d'étanchéité | IP68 (1.5m, 24h) |
| Force d’insertion et de retrait | 10~50N |
| Indice d'inflammabilité | UL94-V0 |
| Classe de protection CEI | Ⅱ |
| Température nominale | -40℃~ 85℃ |
Données de connexion
| Calibre du fil applicable | 2.5/4.0mm² ou 14/12/10AWG |
| Diamètre extérieur du câble | 10~13mm |
| Système de verrouillage | A baïonnette |
Modèle
| Genre du connecteur | Mâle |
| Connexion du câblage | Type vis |
Matériaux
| Matériau diélectrique du logement | PPO (Oxyde de polyphényle) |
| Matériau du contact | Alliage Cu-Zn (coupe) |
| Surface de contact | Argenté |
| Joint d'étanchéité | Silicone |
Normes
| EN 61535:2012 PPP 59015A:2013 | IEC et VED- Exigences de sécurité et méthodes d'essai |
| UL6703A | États-Unis et Canada - Exigences de sécurité et méthodes d'essai |
| Conformité RoHS | Oui |

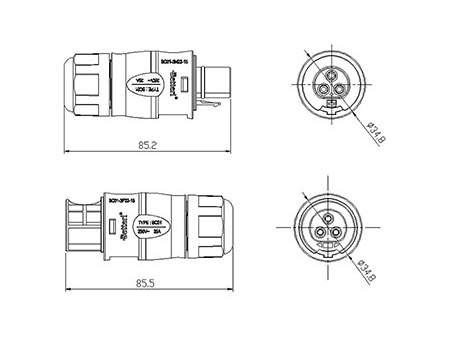

Dimensions
| Longueur | 85.5mm |
| Largeur | 35.0mm |
| Hauteur | 35.0mm |
| Poids | 49.48g |
BC01-3F22-15
- Numéro d’article (TUV, CSA 250A): BC01-3F22-15
- Numéro d’article (CSA 350A): BC01-3F22-15
- Quantité par paquet unitaire: 10 pièces
Général
| Nombre de contacts | 2 PE |
| Courant nominal | 25A (Lorsque vous utilisez un fil de 4 mm².) |
| Tension nominale | TUV: 250V AV CSA:250/350V AV |
| Résistance de contact | ≤1mΩ |
| Tension assignée de tenue aux chocs | 4000V AC |
| Catégorie de surtension | Ⅲ |
| Degré de pollution | 2 (accouplé) |
| Indice d'étanchéité | IP68 (1.5m, 24h) |
| Force d’insertion et de retrait | 10~50N |
| Indice d'inflammabilité | UL94-V0 |
| Classe de protection CEI | Ⅱ |
| Température nominale | -40℃~ 85℃ |
Données de connexion
| Calibre du fil applicable | 2.5/4.0mm² ou 14/12/10AWG |
| Diamètre extérieur du câble | 10~13mm |
| Système de verrouillage | A baïonnette |
Modèle
| Genre du connecteur | Femelle |
| Connexion du câblage | Type vis |
Matériaux
| Matériau diélectrique du logement | PPO (Oxyde de polyphényle) |
| Matériau du contact | Alliage Cu-Zn (coupe) |
| Surface de contact | Argenté |
| Joint d'étanchéité | Silicone |
Normes
| EN 61535:2012 PPP 59015A:2013 | IEC et VED - Exigences de sécurité et méthodes d'essai |
| UL6703A | États-Unis et Canada - Exigences de sécurité et méthodes d'essai |
| Conformité RoHS | Oui |
Dimensions
| Longueur | 85.5mm |
| Largeur | 35.0mm |
| Hauteur | 35.0mm |
| Poids | 50.96g |
BC01(FC2)
- Numéro d’article (TUV, CSA 250A): BC01-3M22-05
- Numéro d’article (CSA 350A): BC01-3F22-15
- Quantité par paquet unitaire: 10 pièces
Paramètres techniques
Général
| Nombre de contacts | 2 PE |
| Courant nominal | 25A (Lorsque vous utilisez un fil de 4 mm².) |
| Tension nominale | TUV: 250V AV CSA:250/350V AV |
| Résistance de contact | ≤1mΩ |
| Tension assignée de tenue aux chocs | 4000V AC |
| Catégorie de surtension | Ⅲ |
| Degré de pollution | 2 (accouplé) |
| Indice d'étanchéité | IP68 (1.5m, 24h) |
| Force d’insertion et de retrait | 10~50N |
| Indice d'inflammabilité | UL94-V0 |
| Classe de protection CEI | Ⅱ |
| Température nominale | -40℃~ 85℃ |
Données de connexion
| Calibre du fil applicable | 2.5/4.0mm² ou 14/12AWG |
| Diamètre extérieur du câble | 10~13mm |
| Système de verrouillage | A baïonnette |
Modèle
| Genre du connecteur | Mâle |
| Connexion du câblage | Type vis |
| Filetage métrique fixe | M25 |
| Taille de découpe du panneau | Φ25.5 0.2/0 |
Matériaux
| Matériau diélectrique du logement | PPO (Oxyde de polyphényle) |
| Matériau du contact | Alliage Cu-Zn (coupe) |
| Surface de contact | Argenté |
| Joint d'étanchéité | Silicone |
Normes
| EN 61535:2012 PPP 59015A:2013 | IEC et VED - Exigences de sécurité et méthodes d'essai |
| UL6703A | États-Unis et Canada - Exigences de sécurité et méthodes d'essai |
| Conformité RoHS | Oui |
Dimensions
| Longueur | 50.0mm |
| Largeur | 36.0mm |
| Hauteur | 36.0mm |
| Poids | 26.08g |
- Numéro d’article (TUV, CSA 250A): BC01-3F22-15
- Numéro d’article (CSA 350A): BC01-3F32-15
- Quantité par paquet unitaire: 10 pièces
Paramètres techniques
Général
| Nombre de contacts | 2 PE |
| Courant nominal | 25A (Lorsque vous utilisez un fil de 4 mm².) |
| Tension nominale | TUV: 250V AV CSA:250/350V AV |
| Résistance de contact | ≤1mΩ |
| Tension assignée de tenue aux chocs | 4000V AC |
| Catégorie de surtension | Ⅲ |
| Degré de pollution | 2 (accouplé) |
| Indice d'étanchéité | IP68 (1.5m, 24h) |
| Force d’insertion et de retrait | 10~50N |
| Indice d'inflammabilité | UL94-V0 |
| Classe de protection CEI | Ⅱ |
| Température nominale | -40℃~ 85℃ |
Données de connexion
| Calibre du fil applicable | 2.5/4.0mm² ou 14/12AWG |
| Diamètre extérieur du câble | 10~13mm |
| Système de verrouillage | A baïonnette |
Modèle
| Genre du connecteur | Femelle |
| Connexion du câblage | Type vis |
Matériaux
| Matériau diélectrique du logement | PPO (Oxyde de polyphényle) |
| Matériau du contact | Alliage Cu-Zn (coupe) |
| Surface de contact | Argenté |
| Joint d'étanchéité | Silicone |
Normes
| EN 61535:2012 PPP 59015A:2013 | IEC et VED - Exigences de sécurité et méthodes d'essai |
| UL6703A | États-Unis et Canada - Exigences de sécurité et méthodes d'essai |
| Conformité RoHS | Oui |
Dimensions
| Longueur | 85.5mm |
| Largeur | 35.0mm |
| Hauteur | 35.0mm |
| Poids | 50.96g |
