Connecteur Solaire à Trois Broches BC05A Manufacturer

Connecteur Solaire à Trois Broches BC05A

Demande de devis

À propos de: http://thesolarconnector.fr/2-5-bc05a-three-solar-connector.html

Ce connecteur AC photovoltaïque est utilisé pour la connexion des micro-onduleurs et du câble de bus. L’utilisation de plastique d’ingénierie de haute qualité PPO/PC et l’excellente performance d’étanchéité garantissent la fiabilité et la performance. Ce connecteur PV présente également une excellente résistance aux rayons UV, aux embruns salins, aux hautes températures, aux vibrations et aux chocs.

Spécification du câble principal : 300V, 40A (10AWG)
Spécification du câble de dérivation : 300V, 12A (16AWG)
Couleur : Noir
Certificats:

Paramètres techniques

Général

Numéro de code PIN	2P PE
Courant nominal du câble principal	40A (Utilisation de câble en cuivre10AWG/6mm²)
Tension nominale du câble principal	300V
Courant nominal du câble de dérivation	12A (Utilisation de câble en cuivre 16AWG/1.5mm²)
Tension nominale du câble de dérivation	300V
Résistance de contact	≤5mΩ
Tension de tenue à la fréquence de puissance	1500V AC
Catégorie de surtension	Ⅲ
Degré de pollution de fermeture	2 (accouplé)
Classe de protection	IP68(1m, 1h)
Force de retrait	20~50N
Indice d’inflammabilité	UL94-V0
Température nominale	-40℃~ 85℃

Données de connexion

Spécification du câble applicable	Ligne principale: 14/12/10AWG dérivation: 16/18AWG
Diamètre extérieur du câble applicable	Ligne principale: 10~13mm; dérivation: 7~9.5mm
Système de verrouillage	Encliquetage (8mm)

Type de connexion

Connexion du câble principal	Pression par vis
Connexion du câble de dérivation	Sertissage

Matériau

Matériau du boîtier	PPE
Matériau de la borne	Alliage cuivre-zinc
Traitement de surface de la borne	Câble principal: étamé; câble de dérivation: plaqué or
Matériau d’étanchéité	Caoutchouc de silicone

Normes

PPP 59015A:2013	Norme de test TUV
ANSI/UL6703-2017	Norme de test CSA
Conformité RoHS	oui

Dimensions

Longueur	150mm
Largeur	40mm
Hauteur	110mm

Méthode de câblage

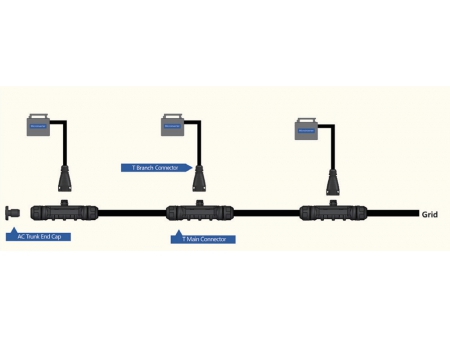

Méthode de câblage (pour multi-onduleur)

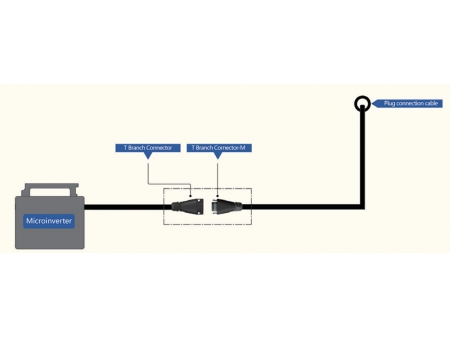

Méthode de câblage (pour micro-onduleur unique)
