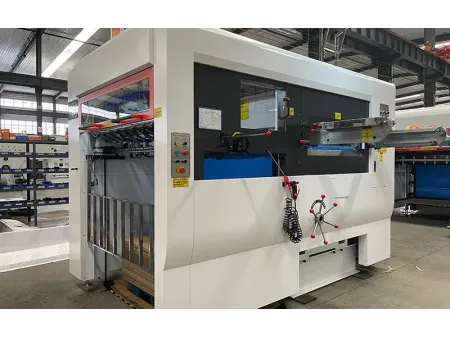

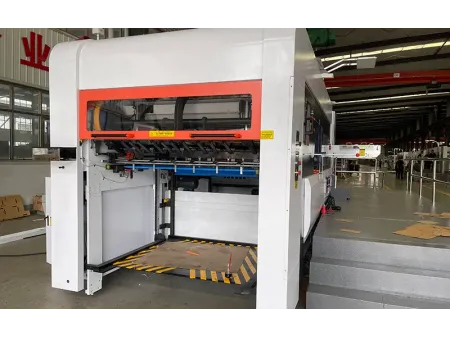

Presse de découpage à plat semi-automatique
Demande de devis
Machine à découper et rainer à plat avec station de décollement pour la transformation du carton ondulé
Structure
Station d’éjection des déchets
Module de découpe
Armoire électrique
Système d’entraînement par chaîne et section convoyeur
Station de découpe
Moteur
Composants principaux
Section d’alimentation et de sortie
- Hauteur maximale des piles : jusqu’à 1400 mm à l’entrée (feeder) et jusqu’à 1250 mm en sortie.
- Écran de contrôle central permettant aux opérateurs de surveiller facilement les opérations côté arrière.
- Système de pré-empilage et table élévatrice pneumatique spécialement conçue pour réduire significativement les temps de réglage.
- Fonction d’échantillonnage en continu permettant le contrôle des plaques sans interrompre la production.
Unité principale
- Système de lubrification centralisée automatique, avec lubrification de la chaîne principale pilotée via l’interface HMI.
- Système d’absorption des chocs breveté, prolongeant la durée de vie de la machine et augmentant la pression de découpe.
- Boîte de transmission intermittente garantissant un repérage précis et réduisant les impacts sur le système de barres de pinces.
Système de découpe et de convoyage
- Le châssis de découpe est maintenu en position par un système de serrage pneumatique, garantissant un positionnement précis.
- La plaque de découpe est montée sur un système à coussin d’air, facilitant son insertion et son retrait.
- Un embrayage électrique assure la stabilisation de la chaîne lors des arrêts d’urgence à haute vitesse.
- Les chaînes principales et auxiliaires bénéficient d’une lubrification programmée, pilotée par PLC, pour une maintenance optimisée.
- Une fenêtre de protection au niveau de la station de découpe contribue à maintenir un environnement propre et sécurisé.
- La machine est équipée d’un système de barres de pinces en aluminium en cinq parties, à la fois léger et robuste, associé à des chaînes Renold (Royaume-Uni) ou IWIS (Allemagne), garantissant un transport précis et fiable des feuilles.
Spécifications Techniques
| Modèle | | | | |
| 1320x980 | 1510x1120 | 1670x1200 | 2100x1600 | |
| Format minimal du papier, mm | 350x450 | 450x500 | 500x550 | 600x600 |
| Format maximal de découpe, mm | 1300x960 | 1490x1100 | 1650x1180 | 2050x1550 |
| Largeur minimale de la lame de préhension, mm | 8 | 8 | 8 | 10 |
| Pression maximale de découpe, N/cm² | 350 | 380² | 400 | 500 |
| Papier et carton traitables, g/m² | 200-2000 | 200-2000 | 200-2000 | 200-2000 |
| Carton ondulé traitable, mm | 10 (épaisseur maximale) | 10 (épaisseur maximale) | 10 (épaisseur maximale) | 10 (épaisseur maximale) |
| Vitesse de découpe max., feuilles/h | 5000 | 5000 | 4200 | 3800 |
| Hauteur max. de la pile d'alimentation, mm | 1400 (au-dessus du niveau du sol) | 1400 (au-dessus du niveau du sol) | 1400 (au-dessus du niveau du sol) | 1400 (au-dessus du niveau du sol) |
| Hauteur max. de la pile de collecte, mm | 1250 (au-dessus du niveau du sol) | 1250 (au-dessus du niveau du sol) | 1300 (au-dessus du niveau du sol) | 1300 (au-dessus du niveau du sol) |
| Puissance totale, kW | 15 | 15 | 20 | 25 |
| Poids de la machine, t | 14.5 | 17 | 21 | 30 |
| Dimensions de la machine (L x l x H), mm | 4200x4250x2250 | 4500x4300x2250 | 5200x4950x2250 | 6500x5050x2400 |
