Série ZJ-F

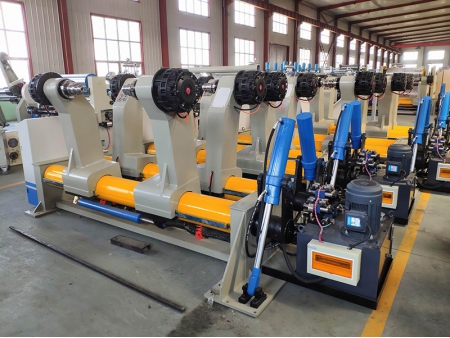

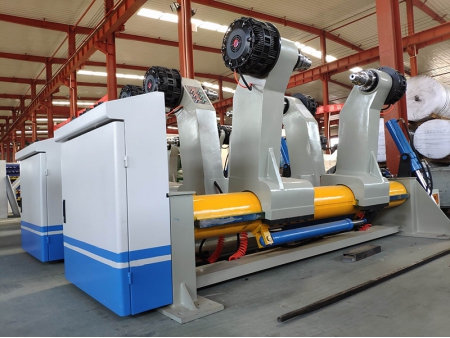

Le dérouleur hydraulique sans arbre, similaire à celui électrique, est également utilisé pour soutenir et fixer les rouleaux de papier ondulé. Les bras, cependant, sont actionnés par la pression hydraulique, serrant, soulevant et ajustant les rouleaux de papier.

Paramètres techniques

Largeur du papier	800-2500mm
Diamètre du rouleau de papier	Φ350-1500mm
Max. poids par côté	5000kg (épaisseur: 45mm)
Diamètre de l'arbre principal	Φ240mm (épaisseur: 55mm)
Pression de source d'air	0.6-0.9 MPa
Alimentation électrique	380V, 50Hz, 11kw
Dimensions (L×W×H)	4550 ×1600 ×1650mm
Pression de travail du cylindre Hydraulique	12-16 MPa
Plage de travail du cylindre Hydraulique (basculement)	Φ100mm ×460mm
Diamètre du cylindre Hydraulique (serrage)	Φ63mm ×720mm

Caractéristiques principales

Le dérouleur hydraulique est doté de quatre bras de soutien symétriques capables de serrer deux rouleaux de papier.
Tout mouvement tel que le serrage, le levage, l'abaissement, l'ajustement, etc., est entraîné par un moteur hydraulique.
La tension de la bande peut être contrôlée par un frein pneumatique ou un frein manuel.
La largeur effective varie de 900 mm à 2200 mm ; le diamètre maximum du rouleau de papier est de 1500 mm.
La charge maximale que le dérouleur peut supporter est de 3 tonnes.
