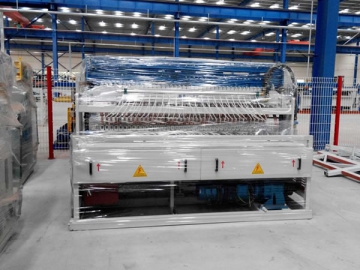

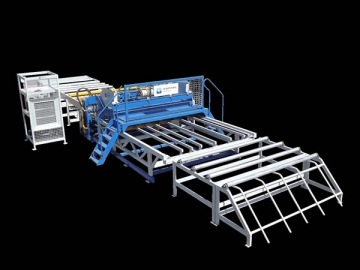

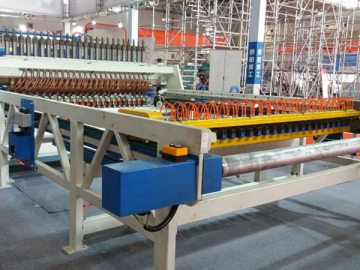

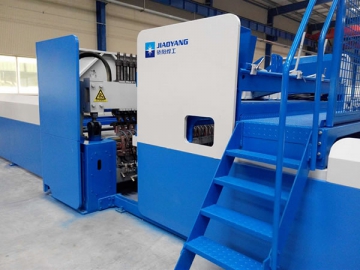

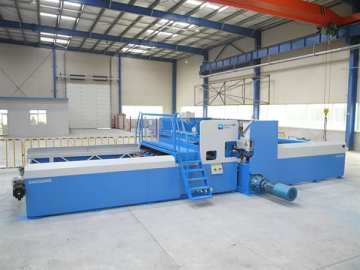

Machine de soudage de treillis de tunnels
Ligne de soudage de treillis / Machine de fabrication de treillis de tunnels / Machine à souder les treillis de tunnels
Caractéristiques de la machine de soudage de treillis de tunnels
1. Les fils de ligne et les fils croisés sont fabriqués à partir de fil pré-coupé. Les fils de ligne sont alimentés automatiquement tandis que les fils transversaux sont alimentés à partir de la trémie. La machine à souder les treillis de tunnels entraîne le treillis à plusieurs reprises à l’aide d’un servomoteur pour une production en continue. Le système d'alimentation permet aussi de réaliser une efficacité de production accrue.

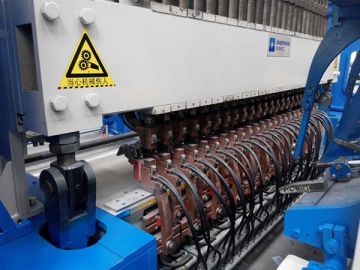

2. La machine adopte des électrodes de soudage et des transformateurs avec un système de refroidissement par eau qui prolonge sa durée de service.
3. Le système de soudage à commande de puissance synchrone favorise le fonctionnement haute efficacité en simultané ou séparé.
4. La ligne de soudage de treillis adopte un moteur d’entraînement de ressort pour une exploitation à faible coût de la machine.
5. Le matériau de soudage adopté inclut les barres d’armature ondulées laminées à froid, les barres d’armature ondulées laminées à chaud, les barres pleines laminées à froid, les barres pleines laminées à chaud, etc.
6. La machine peut être équipée d'un dispositif automatique de retournement, de largage et d’emballage.

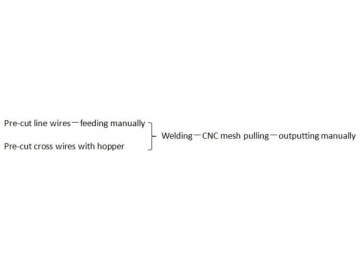

Procédés technologiques de la machine de soudage de treillis Paramètres techniques de la machine de soudage de treillis de tunnels | Modèle | GWCD2500 (3-8) | GWCD2500 (5-12) | GWCD3300 (5-12) |
| Nombre de points de soudure | 48 | 24 | 32 |
| Largeur de maille | ≤2500 mm | ≤2500 mm | ≤3300 mm |
| Diamètre du fil | 3-8 mm | 5-12 mm | 5-12 mm |
| Longueur de maille | ≥1 m | ≥1 m | ≥1 m |
| Espacement des fils croisés | ≥50mm | ≥75 mm | ≥75 mm |
| Espacement des fils longitudinaux | 50-200 mm | 100-300 mm | 100-300 mm |
| Puissance minimale | 200KVA | 200KVA | 200KVA |
| Puissance maximale | 800 KVA | 1600 KVA | 2000 KVA |
| Vitesse de soudage | 40-60t/min | 60-80t/min | 60-80t/min |
| Système de contrôle | API | API | API |
Applications

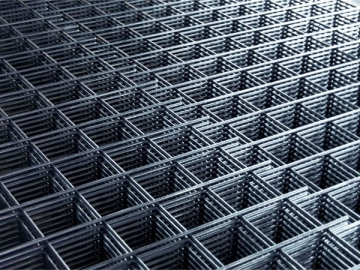

Cette machine est conçue pour la production de treillis de sécurité pour des projets de tunnels et de construction de caniveaux.
