Demande de devis

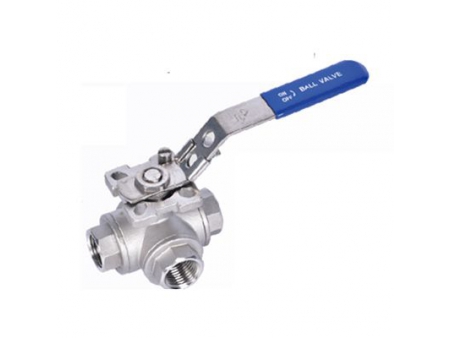

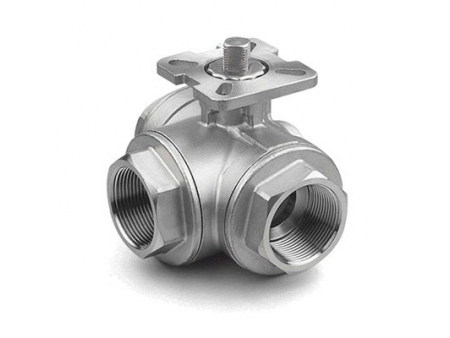

  • Pression de service: 1000 PSI (PN63)
  • Filetage: ANSI B 2.1, BS21, ISO7/1
  • Tampon de montage: ISO 5211
  • Température nominale: -25℃ à 180℃
  • Matériau: CF8M, CF8, CF3M, WCB

Notre robinet à boisseau sphérique à trois voies de conception améliorée est proposé avec des versions d’orifices en L ou en T. Selon le sens d'écoulement, les trois ports sont affectés à une sortie et à deux entrées ou à une entrée et à deux sorties. La vanne à orifice en T (également appelée vanne à bille de mélange) permet de fusionner deux entrées en une seule sortie. Il est possible d'inverser le sens du flux, ce qui permet à une source unique de dévier le flux dans deux directions simultanément. Les vannes à boisseau sphérique à orifice en T peuvent également être appliquées pour permettre l'écoulement entre deux ports seulement, soit vers la gauche, soit vers la droite, soit en ligne droite. En ce qui concerne les vannes à orifice en L, leur conception permet de diriger le flux dans une seule direction simultanément. À partir d'une entrée, vous pouvez diriger le flux vers deux sorties distinctes. Dans le sens inverse, l'utilisateur peut choisir l'une ou l'autre des deux entrées pour une sortie.

Applications

Grâce à sa légèreté, la vanne à bille à 3 voies garantit une capacité d'écoulement considérable en limitant la résistance. Elle est notamment employée pour la fermeture et le contrôle du débit de plusieurs fluides tels que l'eau, la vapeur, le pétrole, le gaz liquéfié et le gaz naturel dans l'industrie de l'extraction pétrolière, les systèmes de pipelines de transport de pétrole, les systèmes de transport à haute température et à haute pression dans l'industrie de la production d'énergie, les systèmes de traitement des eaux usées dans l'industrie du papier, et les systèmes de pipelines municipaux.

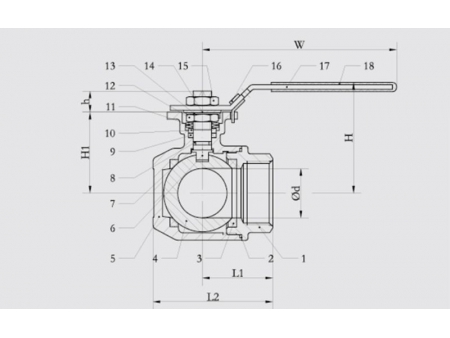

Liste des matériaux
Article Composants Matériaux Quantité
  Capuchon A216-WCB A351-CF8 A351-CF8M 3
2 Joint d'étanchéité PTFE 3
3 Siège PTFE/RPTFE 4
4 Bille 316 1
5 Corps A216-WCB A351-CF8 A351-CF8M 1
6 Tige 304 304 316 1
7 Tige Rondelle de butée PTFE 1
8 Joint torique Viton 1
9 Garniture PTFE 1
10 Écrou de presse-étoupe 304 304 316 1
11 Rondelle Belleville 301 1
12 Écrou 304 2
13 Rondelle plate 304 1
14 Ecrou d'arrêt 304 1
15 Verrouillage 304 1
16 Poignée 304 1
17 Couvercle de la poignée Plastique 1
18 Goupille d'arrêt 304 1

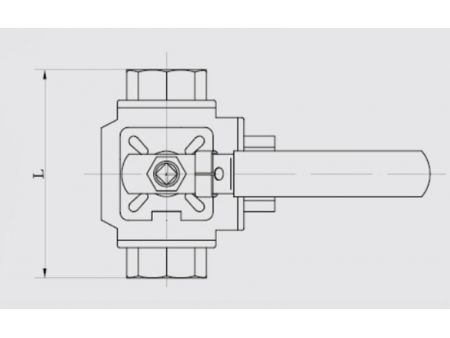

Dimensions (unité : mm)
Taille Ød L H W H L1 Norme ISO5211 L2 N.M Kgs
DN6 1/4" 9.5 75 66 130 36.8 37.5 F03/F04 57.5 8 0.70
DN10 3/8" 11 75 66 130 36.8 37.5 F03/F04 57.5 8 0.67
DN15 1/2" 12 75 66 130 36.8 37.5 F03/F04 57.5 8 0.63
DN20 3/4" 15 85 72 161 41.2 42.5 F04/F05 65.5 9 0.94
DN25 1″ 20 100 77 161 46.5 50 F04/F05 79 15 1.39
DN32 1-1/4" 25 122 92 203 56 61 F05/F07 97 20 2.91
DN40 1-1/2" 32 131 96 203 60 65.5 F05/P07 106.5 30 3.66
DN50 2" 40 158 107 203 70.5 79 F05/F07 129 45 6.31
DN65 2-1/2" 49 178 135 254 95.5 89 F07/F10 145 60 8.95
DN80 3" 60 202 147 254 106 101 F07/F10 167 90 13.11
DN100 4" 75 246 160 310 119 123 F07/F10 203 120 22.10
