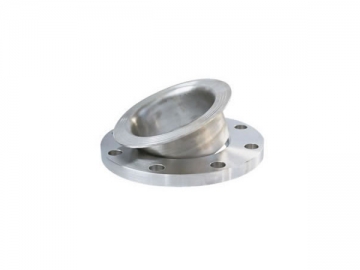

Bride plate tournante

Selon les différents moyens de connexion entre la bride et le tuyau, la bride peut être divisée en 5 types, qui sont la bride à collerette à souder en bout, la bride à visser, la bride à emboîtement à souder, la bride plate tournante et la bride à emmancher à souder. Parmi celles-ci, la bride plate tournante est une combinaison de deux types de brides.

Processus industriel
Estampage, usinage.

Industries servies
Génération d'énergie, pétrole, gaz naturel, produits chimiques, construction navale, chauffage, fabrication de papier, métallurgie.

1. Bride plate tournante (soudage bout à bout)

Taille
Bride plate tournante : 3/8"~48"
DN10~DN1200

Pression
Séries américaines : CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Séries européennes : PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40

Types de face de joint dressée
Séries américaines : Face plate (FF), face surélevée (RF), face double mâle (T), face double femelle (G), femelle(F), mâle(M), face à joint annulaire (RJ)
Séries européennes : Type A (face plate), Type B (face surélevée), Type C (face double mâle), Type D(face double femelle), Type E (bout uni), Type F(enfoncé), Type G(double mâle à joint torique), Type H(double femelle à joint torique)

Matériaux
Acier au carbone: ASTM/ASME A105, ASTM/ASME A516 Niveau 55-60-65-70
Acier d'alliage: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Acier inoxydable: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Acier basse température: ASTM/ASME A522, ASTM/ASME A707 Niveau L1-L2-L3-L4-L5-L6-L7-L8
Acier hautement résistant: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

Standards
ASME B16.5-2013
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
GB/T 9112-2010, GB/T 9120-2010
HG/T 20592-2009, HG/T 20615-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

2. Bride plate tournante (soudage à plat)

Taille
Bride plate tournante : 3/8"~24"
DN10~DN600

Pression
Séries américaines : CLASS 150, CLASS 300, CLASS 400, CLASS 600, CLASS 900, CLASS 1500, CLASS 2500
Séries européennes : PN 2.5, PN 6, PN 10, PN 16, PN 25, PN 40

Types de face de joint dressée
Séries américaines : Face plate (FF), face surélevée (RF), face double mâle (T), face double femelle (G), femelle(F), mâle(M).
Séries européennes : Type A (face plate), Type B (face surélevée), Type C (face double mâle), Type D(face double femelle), Type E (bout uni), Type F(enfoncé)

Matériaux
Acier au carbone: ASTM/ASME A105, ASTM/ASME A516 Niveau 55-60-65-70
Acier d'alliage: ASTM/ASME A182 F1-F12-F11-F22-F5-F9-F91-F911-F92
Acier inoxydable: ASTM/ASME A182 F304-F304H-F304L-F304N-F304LN F316-F316H-F316L-F316N-F316LN F321-F321H F347-F347H, ASTM/ASME A182 F51-F52-F53-F54-F55-F60-F61
Acier basse température: ASTM/ASME A522 ASTM/ASME A707 Niveau L1-L2-L3-L4-L5-L6-L7-L8
Acier hautement résistant: ASTM/ASME A694 F42-F46-F48-F50-F52-F56-F60-F65-F70

Standards
ASME B16.5-2013
EN 1092-1-2007, EN 1759-1-2004
ISO 7005-1-1992
GB/T 9112-2010, GB/T 9121-2010
HG/T 20592-2009, HG/T 20615-2009
SH/T 3406-2013
GOST- AFNOR- BS- DIN

Ahad est un producteur professionnel de bride plate tournante en Chine, spécialisé dans la production de types variés de raccords de tuyauterie industriels comme le raccord coudé, le raccord en croix, la bride à emboîtement à souder, le Té à emboîtement, etc. Tous ces produits sont conformes à la Norme ISO 900, à la Directive des Equipements sous Pression 97/23/EC (PED 97/23/EC), AD2000 Merkblatt W0 et la Norme API. Grâce à leur qualité supérieure et leurs prix compétitifs, nos produits sont recherchés dans beaucoup de pays tels qu'en Italie, Allemagne, Espagne, France, Russie, Etats-Unis, Brésil, Iran, Inde parmi tant d'autres.
Veuillez nous contacter si vous avez besoin de l'un de nos produits.
