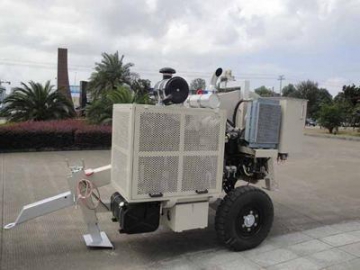

Treuil-freineuse hydraulique SA-YQZ

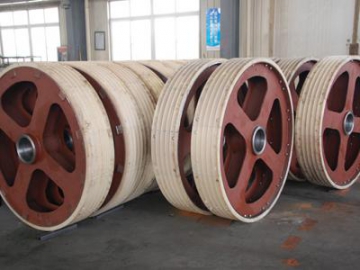

L’équipement de tirage de câble OPGW est utilisé dans le remplacement des anciens câbles par de nouvelles lignes de câbles OPGW. Notre treuil-freineuse hydraulique est une machine de tirage de câble appliquée dans les travaux de remplacement de câbles souterrains, câbles optiques OPGW souterrains et câbles optiques ADSS. Doté d’un grand tambour et d’un moteur puissant, la freineuse hydraulique récupère facilement les câbles souterrains et les enroule sur un tambour de bois ou d’acier. Les gorges du tambour sont en nylon interchangeable de haute résistance.
Performances de la freineuse hydrauliqueSA-YQZ40 CSA-YQZ40 DSA-YQZ60
| SA-YQZ40C | SA-YQZ40D | SA-YQZ60 | |||
| Tension max / Traction max | 40kN/40kN | Tension max / Traction max | 40kN/40kN | Tension max / Traction max | 60kN/60kN |
| Traction linéaire continue / tension (kN) | 35kN/35kN | Traction linéaire continue / tension (kN) | 35kN/35kN | Traction linéaire continue / tension (kN) | 55kN/55kN |
| Vitesse max | 5km/h | Vitesse max | 5km/h | Vitesse max | 5km/h |
| Remarque : Les performances de base du dispositif de tirage sont calculées à 20°C et au niveau de la mer. | |||||
SA-YQZ40CSA-YQZ40DSA-YQZ60
| SA-YQZ40C | SA-YQZ40D | SA-YQZ60 | |||
| Diamètre de tambour | 1200mm | Diamètre de tambour | 1200mm | Diamètre de tambour | 1500mm |
| Diamètre max de conducteur | 32mm | Diamètre max de conducteur | 32mm | Diamètre max de conducteur | 40mm |
| Masse | 3600kg | Masse | 3200kg | Masse | 4800kg |
| Dimensions | 4170*1850*2400 | Dimensions | 3600*1850*2400 | Dimensions | 5500*1890*2400 |
SA-YQZ40CSA-YQZ40DSA-YQZ60
| SA-YQZ40C | SA-YQZ40D | SA-YQZ60 | |||
| Moteur | Deutz F4L912 (import) | Moteur | Cummins 4BT3.9 (Dong Feng) | Moteur | Deutz BF4L914 (import) |
| Diesel | 51 Kw/2500 rpm | Diesel | 60Kw/2000 rpm | Diesel | 82.5Kw/2500 rpm |
| Système de refroidissement | Air | Système de refroidissement | Air | Système de refroidissement | Air |
| Système électrique | 12V | Système électrique | 12V | Système électrique | 12V |
| Pompe principale | Rexroth (Bosch) |
| Moteur principal | Rexroth (Bosch) |
| Réducteur | RR (Italien) |
| Radiateur | AKG |
| Instruments hydrauliques | WIKA |
| Soupapes hydrauliques | Rexroth (BOSCH) |
Le circuit hydraulique ouvert fournit un contrôle de la tension sensible avec des déviations négligeables lorsque la vitesse de l'équipement de tirage change.
Configuration- Frein hydraulique automatique à action négative
- Dynamomètre hydraulique avec points réglables et contrôle auto de traction max.
- Système de refroidissement d'huile hydraulique
- Mètre mécanique
- Essieu rigide pour remorquage à une vitesse max de 30km/h avec frein de stationnement mécanique.
- Groupe hydraulique pour contrôler un support de tambour avec le moteur hydraulique ou un enrouleur
- Boite de vitesse avec trois positions d'opération :
- -- Position neutre (avec tambour libre pour le chargement / déchargement de conducteur)
- -- Position à faible tension
- -- Position de tension nominale
- Stabilisateur de charrue avant à actionnement mécanique
- Dispositif de mise à la terre embarqué
