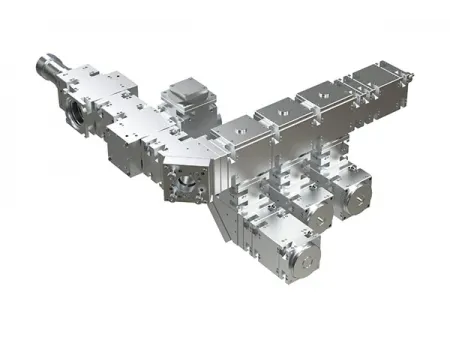

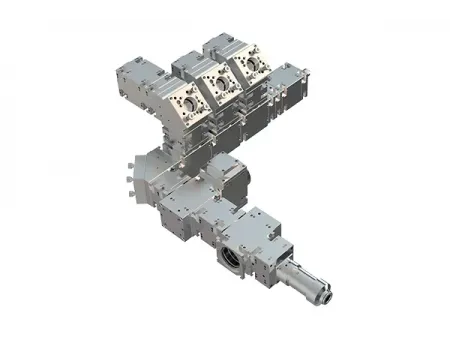

LPM-1064-C5 Module Diviseur de Faisceau pour Laser à Fibre
Modules pour Systèmes Laser & Instruments de Mesure
Division de faisceau pour l’analyse et la comparaison des paramètres optiques d’un laser à fibre.
Le LPM 1064 C5, module diviseur de faisceau pour laser à fibre, est conçu pour la mesure précise des paramètres clés : qualité de faisceau, état de polarisation, spectre, puissance et stabilité de puissance. Il convient aux tests de lasers à fibre allant de quelques mW jusqu’à dix kilowatts.
| Exigences sur le laser d’entrée | |
| Longueur d’onde du laser (nm) | 1064 (autres longueurs d’onde personnalisables) |
| État de polarisation du laser d’entrée | Arbitraire |
| Puissance de test du laser | Haute puissance : 1 kW à 10 kW ; Basse puissance : 10 mW à 100 mW |
| Plage de qualité de faisceau (M²) | 1–20 |
| Ports de sortie de test | |
| Port de test de polarisation | Sortie couplée en fibre FC/APC |
| Stabilité de puissance | Sortie focalisée vers un photodétecteur |
| Port de test de spectre | Sortie focalisée vers une fibre compatible |
| Port de test de puissance | Sortie collimatée vers un puissancemètre |
| Port de test de qualité de faisceau | Lumière collimatée en sortie |
| Interfaces optiques d’entrée | |
| Port de test haute puissance | Interface QBH ou entrée collimatée |
| Port de test basse puissance | Interface de collimateur de fibre M11×0,5 |
- Large plage de mesure
Prend en charge la mesure des paramètres optiques des lasers à fibre haute puissance (1 kW à 10 kW) et basse puissance (10 mW à 100 mW). - Technologie de division de faisceau précise
Intègre un diviseur de faisceau haute puissance, un atténuateur, un groupe de lentilles réductrices et un coupleur fibre pour scinder avec précision le faisceau de sortie du laser à fibre. - Compatibilité multi-fonctionnelle
En dirigeant les faisceaux scindés vers un analyseur de qualité de faisceau, un testeur d’état de polarisation, un spectromètre, un puissancemètre et un photodétecteur haute vitesse, le module permet d’acquérir l’ensemble des paramètres optiques en un seul test. - Fonctionnalités étendues
Équipé d’une interface collimateur de fibre M11×0,5, il prend en charge le raccordement d’un collimateur pour les mesures de lasers à fibre de faible puissance au milliwatt.
Le module diviseur de faisceau pour laser à fibre intègre des sous-ensembles optiques tels que diviseur haute puissance, atténuateur, groupe de lentilles réductrices et coupleur fibre. Ces modules travaillent ensemble pour distribuer précisément le faisceau vers différents instruments de mesure, permettant un relevé complet des paramètres optiques en un seul essai.
Ce module est principalement dédié à la division de faisceau ; l’utilisateur peut configurer, selon ses besoins, des équipements de mesure complémentaires comme analyseurs de qualité de faisceau et testeurs d’état de polarisation.
- Mesure des paramètres optiques des lasers à fibre
- R&D laser
