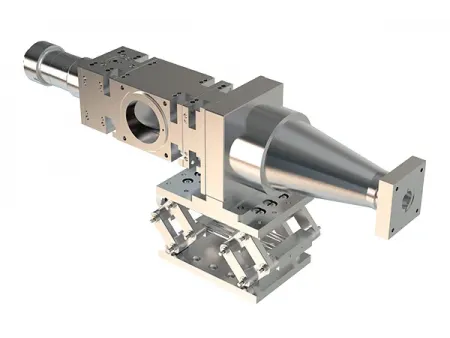

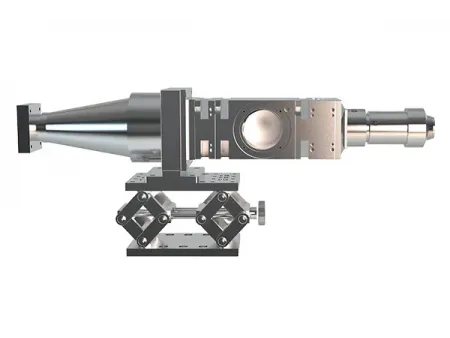

LCC-1064-D80 Calibreur de Module de Collimation Laser
Modules pour Systèmes Laser & Instruments de Mesure
Tests et étalonnage de la collimation des faisceaux laser via l’analyse du profil de tache sur capteur CMOS.
Le LCC 1064 D80, calibreur de module de collimation laser, utilise l’analyse du profil de tache sur capteur CMOS pour mesurer en temps réel le diamètre du point focal du faisceau en sortie du module de collimation d’une tête de soudage laser. Cela garantit le réglage précis de la position de la lentille de collimation de la tête. Le calibreur sert à l’étalonnage en usine des modules de collimation pour têtes de soudage laser et au test de l’effet de lentille thermique des lasers haute puissance, offrant une exactitude d’étalonnage et des performances de test fiables.
| Exigences sur le laser d’entrée | |
| Puissance d’entrée de la tête de soudage (W) | 100–10 000 |
| Longueur d’onde de fonctionnement (nm) | 1064 |
| Interface du module de collimation | Personnalisable |
| Diamètre du faisceau incident (mm) | < 50 |
| Plage de qualité de faisceau (M²) | 1–20 |
| Paramètres d’étalonnage | |
| Position relative de la lentille de collimation et du QBH | Position lorsque le spot de sortie est au minimum |
| Stabilité de l’axe optique du laser en sortie | Enregistre les caractéristiques spatio-temporelles du spot focalisé |
| Effet de lentille thermique de la lentille de collimation | Dérive du spot dans le temps à haute puissance |
| Port de sortie de test | |
| Pixels de distribution du profil de tache | 1280×1024 |
| Fréquence d’images du profil de tache (Hz) | 60 |
- Étalonnage en usine des modules de collimation pour têtes de traitement laser haute énergie.
- Test de l’effet de lentille thermique des collimateurs de lasers haute puissance.
Le LCC 1064 D80 est idéal pour l’étalonnage et la vérification des performances des équipements de soudage laser. Précis, efficace et flexible, il constitue un outil clé pour garantir la qualité des soudures.
Basé sur le principe d’un autocollimateur laser, le calibreur intègre un module diviseur de faisceau haute puissance, un analyseur CMOS haute vitesse du profil de tache, ainsi que d’autres composants optiques essentiels. Il mesure en temps réel et de manière quantitative le diamètre du point focalisé. Lors de l’étalonnage, la position optimale du module de collimation et de la tête de sortie laser est déterminée lorsque le diamètre du spot atteint sa valeur minimale.
Pour répondre à des besoins variés, le LCC 1064 D80 propose des interfaces personnalisables, assurant compatibilité et souplesse d’intégration dans vos lignes de soudage laser.
