Soudeuse pour assemblage de roues en acier
Machine à souder multi-têtes utilisée pour souder le disque de la roue à la jante

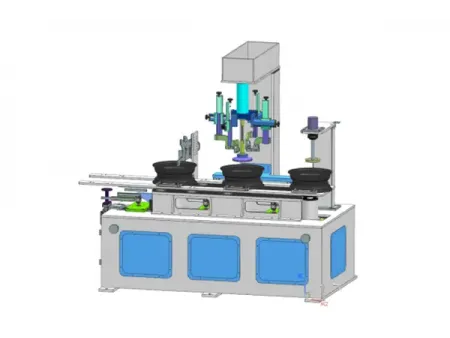

La soudeuse d’assemblage pour roues en acier ou soudeuse à 4 têtes est une machine équipée de plusieurs têtes de soudage, conçue pour fixer le disque de roue au rebord afin de produire une roue en acier robuste et résistante. Cette soudeuse à quatre têtes combinées utilise quatre têtes de soudage sous protection de CO₂ pour effectuer simultanément et indépendamment les soudures circonférentielles internes entre le disque et le rebord en une seule étape. Les avantages majeurs incluent une haute efficacité énergétique, une réduction significative des déformations et une robustesse accrue des soudures, avec les quatre soudures effectuées en une seule étape, assurant une qualité uniforme et un processus de fabrication rationalisé.
Flux de Processus
- Soudage
Spécifications
| Modèle | ||
| Alimentation électrique | AC 380V/3phases/50HZ | AC 380V/3phases/50HZ |
| Puissance nominale | 46kW | 55kW |
| Largeur de la roue | 5-8.25 pouces | 8.25-11.75 pouces |
| Diamètre de la roue | 12-19 pouces | 16-25 pouces |
| Tension | 380V±10%,3phases,50HZ | 380V±10%,3phases,50HZ |
| Vitesse de rotation de la table de travail (réglable en continu) | 0.1-2 tr/min | 0.1-2 tr/min |
| Couple du moteur | 2.8N.M | 3.8N.M |
| Air comprimé | 0.4-0.6Mpa | 0.4-0.6Mpa |
| Réglage axial | 80mm | 100mm |
| Réglage radial | 140mm | 160mm |
| Angle de la torche de soudage | 30-45° | 30-45° |
| Tension de soudage (réglable en continu) | 0-30V | 0-30V |
| Courant de soudage (réglable en continu) | 0-500A | 0-500A |
| Diamètre du fil de soudage | Ø1.2-Ø1.6mm | Ø1.2-Ø1.6mm |
| Consommation de CO₂ (réglable en fonction du produit) | 10L/min×4 | 15L/min×4 |
Caractéristiques
- La tête de soudage est ajustable dans quatre directions : haut/bas, gauche/droite, avant/arrière, et en angle, permettant un positionnement précis par rapport à la pièce pour une qualité de soudure optimale.
- La partie supérieure est équipée d'une plateforme avec des garde-corps de sécurité, où sont montées les quatre unités de soudage, accessibles par un escalier. Cette conception allie robustesse structurelle et esthétique.
- L'électrode négative de la machine à souder est reliée à l'arbre rotatif via huit balais en carbone de cuivre de 200A, tandis que l'électrode positive est connectée à la torche, garantissant une excellente conductivité et une qualité de soudure élevée.
- La vitesse de rotation de la pièce est réglable en continu, offrant un contrôle précis pour répondre à divers besoins de soudage.
- L'intégration des fonctions de détection, de soudage et de meulage en un seul système permet d'économiser de l'espace et d'améliorer l'efficacité de production.
- Un conduit d'extraction de fumée situé sur la couche supérieure est relié à un système de collecte des poussières, contribuant à maintenir un environnement de travail propre.
- Sur la couche inférieure, le support d'alimentation à quatre stations est actionné par un cylindre et équipé de pinces de positionnement pour un alignement précis des pièces.

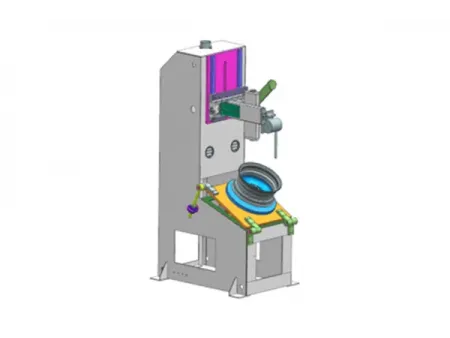

La machine de soudage à l'arc submergé est une solution performante conçue pour assembler les jantes et les disques dans la production de roues en acier. Elle se compose d’un châssis principal, d’une plateforme coulissante, d’une table de travail, d’un mandrin et d’une unité de soudage. Une fois que le mandrin positionne et serre solidement la jante et le disque, la plateforme coulissante déplace la torche de soudage le long de la zone de connexion, assurant une soudure précise et stable au niveau du joint. Cette méthode renforce la solidité de l’assemblage et réduit le besoin de finitions supplémentaires, garantissant une soudure homogène pour une roue durable.
Flux de Processus
- Soudage
Spécifications
| Modèle | ||
| Alimentation électrique | AC 380V/3phases/50HZ | AC 380V/3phases/50HZ |
| Puissance nominale | 46kW | 55kW |
| Largeur de la roue | 5-8.25 pouces | 8.25-11.75 pouces |
| Diamètre de la roue | 12-19 pouces | 16-25 pouces |
| Courant nominal d'entrée | 70A | 83A |
| Tension d'entrée nominale | 50V | 44V |
| Facteur de marche nominal | 100% | 100% |
| Tension de sortie à vide | 96V | 87V |
| Réglage du courant | 40-800A | 50-1000A |
| Ajustement de la tension | 25-60V | 20-50V |
| Facteur de puissance | ≥0.88 | ≥0.88 |
| Diamètre du fil de soudure | 2-6mm | 2-6mm |
| Classe de protection | IP21S | IP21S |
| Classe d'isolation | H/B | H/B |
| Poids de la machine | 90kg | 95kg |
Caractéristiques
- Prend en charge divers modes de soudage, notamment le fil épais, le fil fin, le fil fourré, les bandes et le soudage à double fil avec un seul arc.
- Possibilité de connecter plusieurs unités de soudage en parallèle pour fournir une intensité élevée adaptée aux applications exigeantes.
- Doté de protections contre la surchauffe, les circuits ouverts et les courts-circuits pour garantir un fonctionnement sécurisé et fiable.
- Permet de stocker jusqu’à 10 spécifications de soudage pour une récupération rapide et une production homogène.
- Intègre plusieurs interfaces externes, facilitant l'intégration dans des configurations de soudage dédiées.
- Propose une option d’ajout de contrôle en groupe pour une coordination optimisée de plusieurs unités.
