Grue à flèche relevable QTZ100 (5018)

Demande de devis

À propos de: http://heavy-crane.fr/2-3-6t-telescopic-boom-crane-stsq6c.html

QTZ100 (5018)

Description

En tant que spécialiste en solutions de levage pour charges lourdes, notre grue à flèche relevable QTZ100 (5018) représente un excellent engin de levage et manutention, capable par ailleurs de soulever jusqu'à 8 tonnes de marchandises et matériel. Cette grue basculante tournante possède par ailleurs un angle d'inclinaison maximum à 85°, une portée de flèche de 3 à 50 mètres et un moment de levage maximum à 100 t.m. Même sur chantiers à espace restreint, cette grue à volée variable se monte et s'opère facilement tout en n'encombrant pas votre espace.

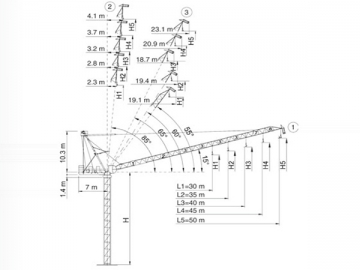

	H
	①	②	③
H1	H 6.1	H 27.3	H 21.7
H2	H 7.5	H 32.5	H 27.7
H3	H 8.8	H 37.7	H 33.9
H4	H 10.1	H 42.8	H 38.5
H5	H 11.5	H 48	H 43.2

L1	30m=1 2 3 8
L2	35m=1 2 3 3 8
L3	40m=1 2 3 3 3 8
L4	45m=1 2 3 3 3 7 8
L5	50m=1 2 3 3 3 3 7 8

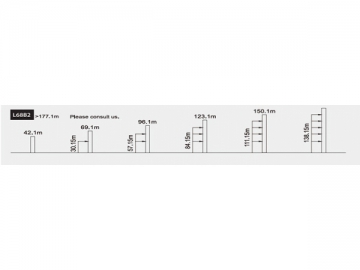

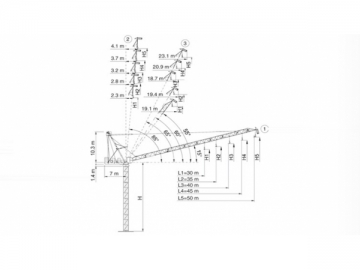

Hauteur sous crochet

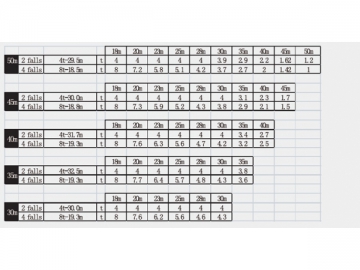

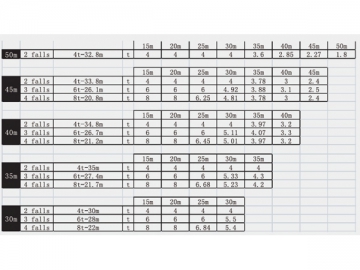

Diagramme de chargement

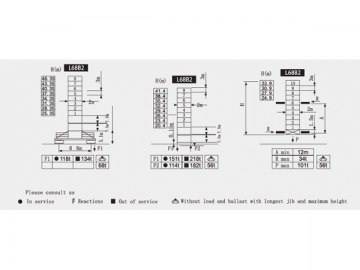

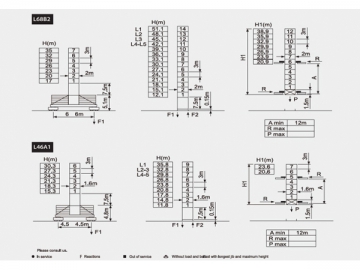

Ancrage au mur

Fiche technique-Grue à flèche relevable QTZ100 (5018)

		M/min	t	kw	Longueur de corde
Levage	40LVF20	0~40	4	30kw	400m; ou > 400 m (contactez-nous si c'est plus de 400 m)
		40~80	2
		0~30	6
		30~60	3
		0~20	8
		20~40	4

Levée de flèche	50V V F40	1,8 min	37 kw
Pivotement	RCV95	0~0,8r/min	95Nm
Déplacement	RT4 43 (L68B2)	12,1/24,1 m/min	4 × 3,4/1,7 kw
Déplacement	RT324(L46A1)	12,7/25,4 m/min	2×2,6/5,2kw
Alimentation électrique	380v(±5%) 50Hz /440V 60HZ, 63.5kVA /70.6kVA
