L'optimisation de la structure des ressources énergétiques est devenue importante dans le monde, et la protection de l'environnement attire de plus en plus l'attention. Le gaz naturel liquéfié de l’usine de GNL est considéré comme l'énergie la plus propre du monde entier. Plusieurs pays ont tendance à utiliser le GNL par rapport à sa propreté.

Notre société a commencé à développer l’usine de GNL dès 1980. A présent, nous avons fourni environ 30 ensembles d’unités de séparation cryogénique d'air. La technique comprend le processus d'expansion, le processus de mélange à froid MRC, etc. Notre unité GNL montée sur châssis 100% (50000Nm³/jour) est la première en Chine et est installée en 2015.

Caractéristiques de notre Unité GNL montée sur châssis
1. Structure montée sur châssis hautement compacte comprenant 3 pièces;
1) Mesure, contrôle de pression et système de purification;
2) Système de liquéfaction;

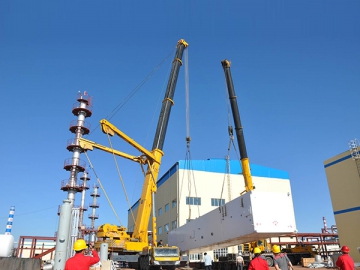

3) Utilité publique et accessoires. Après tous les emballages sont transportés sur site, le client nécessite seulement de connecter les brides, les conduites etc. L'unité GNL montée sur châssis permet de réduire grandement la charge de travail sur site.
2. Intégration de la technologie d'objets connectés (IOT); système de contrôle automatique DCS;
3. Durée réduite de construction et efficience élevée: 3 à 6 mois de production et 15 jours d'installation et de mise en œuvre.
4. Les centrales GNL sont caractérisées par un espace réduit, un respect de l'environnement et une basse consommation. Toute l'unité GNL peut être installée sur un espace de 60*60m, l'équipement principal est seulement de 16.5*16.5m lors de cette période, la centrale peut être facilement transportable;

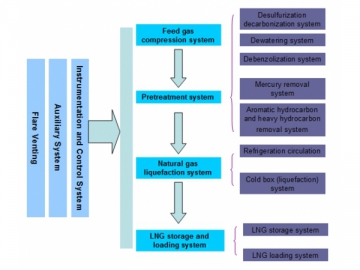

Système de prétraitement et de purification du gaz naturel de l’usine de GNL
1. Système de décarbonisation de désulfuration
Procédé: Méthode d'amine mélangé (MDEA MEA)
Méthode de MDEA (MDEA activateur)
Logiciel: AMSIM est reconnu par les autorités chinoises
Résultats: CO2＜50ppm, H2S＜4ppm

2. Système de déshydratation
La déshydratation à l'aide de tamis moléculaire 4A
Processus d’utilisation de trois tours (ou deux tours): nécessite moins de gaz de régénération; fonctionnement plus stable
Sècheur sur tamis moléculaire: il est conforme à la GB150 et testé par analyse de fatigue

3. Système d'élimination du mercure: 10ng/nm³
Le charbon actif imprégné de soufre est utilisé dans le complexe industriel de liquéfaction de gaz naturel pour adsorber le mercure, lequel peut être utilisé pendant 3-5 ans. Il s’agit d’une tour ou deux tours, pas besoin de régénération. Un filtre est placé derrière le système d'élimination du mercure.

4. Système d'élimination des hydrocarbures lourds et hydrocarbures aromatiques
L’hydrocarbure lourd est séparé puis adsorbé par solution de lavage, à partir de séparateurs d'hydrocarbures lourds dans la boîte froide. Après cela, il sort de la partie inférieure du tour, est séparéet stocké dans le réservoir de stockage.

Principaux processus / méthodes utilisées pour la liquéfaction de gaz naturel par usine de GNL
1) Circulation de réfrigération à expansion
L'expansion de méthane de l'azote ou double azote avec fréon comme prétraitement;
Principalement utilisé dans les usines de liquéfaction de petite taille d'une capacité inférieure ou égale à 300000 m³/jour;
2) Circulation de fluide frigorigène unique
Il est divisé en laminage mono-étape et multiples étapes.
Capacité de liquéfaction : 300-2000000 m³/jour
3) Circulation de plusieurs fluides frigorigènes
Circulation du fluide frigorigène avec du propane comme prétraitement; capacité de liquéfaction : 2000-10000000m³/jour.
Circulation de plusieurs fluides frigorigènes avec du propane comme prétraitement et circulation du fluide frigorigène par expansion de l'azote pour la surfusion; capacité de liquéfaction : 10000000m³/jour ou plus;

Une équipe élite d'experts dans le domaine cryogénique, des instruments et l’électronique sont en mesure de planifier un parfait projet d'usine de GNL. En outre, la capacité de traitement et de fabrication doit être favorable. La technologie et les équipements principaux tels que la liquéfaction des glacières et des réservoirs sont nécessaires pour accomplir le projet. Nous sommes fiers de notre équipe exceptionnelle de concepteur ainsi que l’équipe de production. Avec notre riche expérience, nous sommes en mesure de concevoir, fabriquer et installer des ensembles complets de produits pour différents clients. Nous allons vous aider à construire votre usine flottante de gaz naturel liquéfié exclusive ou usine de GNL, qui sera à la fois fiable et économe en énergie.

Tableau des réalisations sur projet de GNL
