Un arbre de transmission, également appelé arbre de commande ou arbre à joint universel, est un composant mécanique utilisé pour transmettre le couple et la rotation. Il relie généralement des parties d'un train de transmission qui ne peuvent pas être directement connectées en raison de la distance ou de la nécessité d'un mouvement relatif.

Plage d’usinage des arbres de transmission

Module: M0.5-M6
Plage de longueur: ≤1600mm
Précision: niveau 4 (GB11365-89) , DIN 4

Options de Matériaux

Acier faiblement allié, acier mi-carbone, acier allié mi-carbone, acier allié cémenté, y compris 20CrMnTi, 20CrMnMo, 20CrNiMo, 18CrNiMo7-6, 17CrNiMo6, 20Cr2Ni4A, 20CrNi2MoA, 18Cr2Ni4WA, 20Cr, 35CrMo, 40Cr, 42CrMo, 40CrNiMo, 40CrNi2MoA, 38CrMoAI, 9310, etc.

Formulaire de demande

Types de Produits

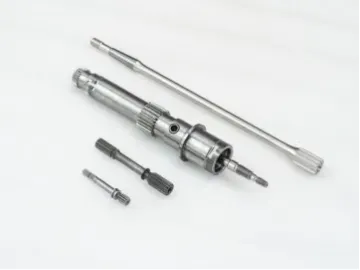

Arbre de transmission solide

Ces produits sont conçus pour des applications aérospatiales, nécessitant que chaque paramètre fasse l'objet d'une inspection complète, strictement conforme aux spécifications des dessins. Fonctionnant dans des environnements uniques, ils doivent s’adapter à des écarts de température extrêmes. Les produits doivent passer par des tests de performance de sécurité rigoureux afin de garantir que chaque lot réponde aux exigences strictes des tests destructifs, et ainsi remplir les valeurs de sécurité autorisées.

Matériaux & traitement thermique: Ils utilisent généralement des matériaux spéciaux comme le 9310 et le 18Cr2Ni4WA. Différentes méthodes de traitement thermique sont appliquées, telles que la cémentation suivie d’une trempe, la carbonitruration ou la nitruration.

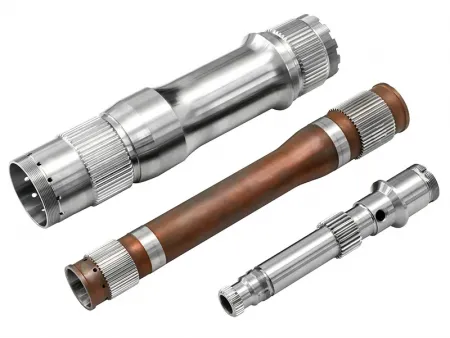

Arbre de transmission creux

Ces produits sont généralement adoptés dans les systèmes de rotors des UAV (Véhicules aériens sans pilote), souvent appelés arbres de rotor. Compte tenu de leur environnement de fonctionnement unique, le poids du produit doit être réduit au maximum tout en respectant les exigences de performance. Cette réduction de poids contribue à un poids global plus léger pour le système de l'UAV, permettant à un drone plus léger de transporter une charge utile plus importante tout en conservant la même capacité de charge. Ainsi, la conception de ces produits intègre cette philosophie dès le départ, ce qui augmente considérablement la difficulté de fabrication. Même de nos jours, le traitement des arbres de transmission creux reste une tâche très complexe.

Matériaux & traitement thermique: Ils utilisent généralement des matériaux spéciaux tels que 9310, 18Cr2Ni4WA, et 20Cr2Ni4A. Différentes méthodes de traitement thermique sont appliquées, comme la cémentation suivie d’une trempe, la carbonitruration ou la nitruration.

Pour quelles industries et équipements avez-vous conçu et fabriqué des arbres de transmission ?

Kean a fourni des arbres de transmission pour des entreprises aérospatiales, spécifiquement pour les systèmes de rotors d'hélicoptères ou les unités auxiliaires de puissance d’avions, ainsi que pour des fabricants de machines portuaires, utilisés dans les grues portuaires ou les systèmes de propulsion de navires.

Quels sont les composants courants d'un arbre de transmission ?

Les principaux composants consistent principalement en un tube d'arbre, des joints universels (joints en U), une culasse/un joint à glissement, une culasse à bride, un palier de support central, des cannelures et des poids d'équilibrage.

Quels sont les types courants d'arbres de transmission ?

Par structure, les arbres de transmission peuvent être classés en arbres de transmission solides et arbres de transmission creux. Par type de joint universel, ils peuvent être classés en arbres de transmission à joint universel à vitesse non constante, arbres de transmission à joint universel à vitesse quasi-constante et arbres de transmission à joint universel à vitesse constante.

Quelle est la différence entre un arbre de transmission et un arbre de machine ?

Un arbre de machine est un composant de fabrication adopté dans divers dispositifs, mais qui ne participe pas à l'alimentation en puissance ; un vilebrequin en est un exemple typique. En revanche, un arbre de transmission reçoit de la puissance de son origine et la distribue selon les besoins des différents composants de la machine.

Quelles sont les applications courantes d’un arbre de transmission avec engrenage ?

Les applications courantes pour un arbre de transmission avec engrenages intégrés incluent :

Équipements miniers et systèmes de manutention de matériaux en vrac, tels que les réducteurs industriels.
Systèmes de transmission automobile, pour des composants comme les boîtes de vitesses et arbres secondaires.
Systèmes de transmission de puissance dans des équipements de construction comme les excavatrices et bulldozers.
En tant qu’arbres de prise de force (PTO) dans des machines agricoles telles que les moissonneuses-batteuses et planteurs.
