Description

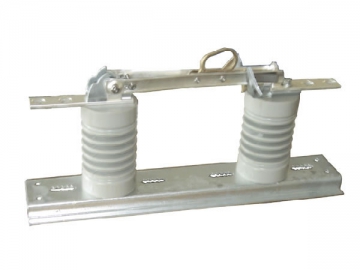

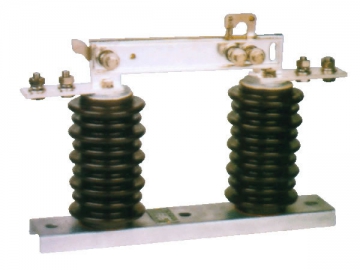

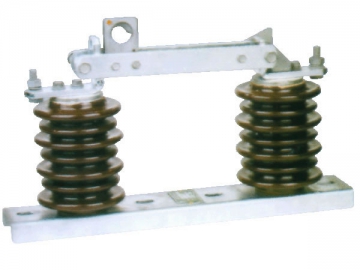

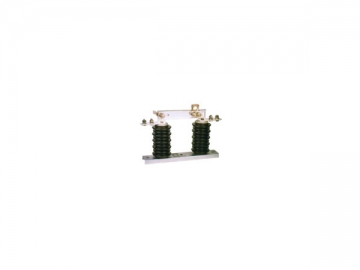

1. Le sectionneur haute tension extérieur SSOD1 est principalement appliqué pour un système d’alimentation électrique 12kV, 24kV ou 50Hz. Cet appareil est adéquat pour un circuit haute tension à conduction de courant non chargé, une barre omnibus haute tension, un disjoncteur et d’autres équipements électriques.

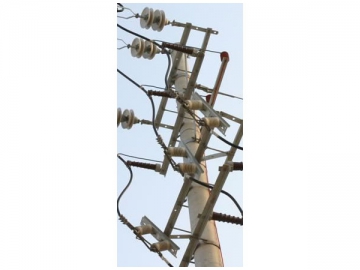

2. Notre sectionneur est extrêmement utilisé dans l’alimentation électrique, les chemins de fer, les mines, l’industrie pétrolière et beaucoup d’autres industries. Il est disponible dans trois types tells que le type auto verrouillage monophasé SSOD1, le type à déviation SSOD2 et le type à liaison triphasée.
3. Le couteau de contact principal du sectionneur haute tension extérieur SSOD1 comprend un double couteau en cuivre rond, étiré à froid, double étage et un contact mobile. La structure robuste assure efficacement une connexion efficiente du couteau de contact principal après l’allumage.
4. Le bouton de verrouillage spécial empêche efficacement le couteau de contact principal de se déplacer de la position d’allumage lorsqu’un court circuit se produit.

Environnement de service
Le sectionneur haute tension extérieur SSOD1 fonctionne parfaitement sous les conditions suivantes:
1. Température ambiante: -40°C to 45°C
2. Pression du vent: ≤700Pa (équivalent à la vitesse du vent de 34m/s)
3. Altitude: ≤3000m

Normes standards
Le sectionneur haute tension extérieur SSOD1 est produit en conformité avec les normes ci-dessous.
1. IEC282.2, IEC787 (Isolateur haute tension issu parla Commission électrotechnique Internationale)
2. GB1985-2004 (Approprié pour un sectionneur haute tension AC et un sectionneur de terre)
3. GB/T11022-99 (Spécifications communes pour des normes d’une armoire de commande haute tension et d’un appareil de commande)

Configurations

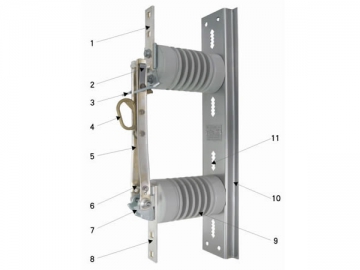

Un sectionneur haute tension extérieur est composé principalement des composants suivant:
1. Plaquette de borne (standard): Son panneau de connexion en cuivre avec surface de revêtement en argent.
2. Ressort d’appui (Standard): Deux ressorts en acier inoxydable offre une robustesse élevée et une excellente résistance à la corrosion.
3. Crochets coupe-charge (Standard): Il est couple avec un dispositif de coupe-charge pour les opérations.
4. Appareil de verrouillage et de tige de tirage (standard): Ils sont composés de cuivre coulé avec précision et peuvent opérer à n’importe quel angle.
5. Couteau en cuivre (Standard): double étage et rond par étirage à froid.
6. Tige en acier inoxydable (Standard): Il est ajustable à des angles 90° ou 160°.
7. Verrouillage une position (en option): Il est fixe à une position à 90° ou 160°.
8. Plaquette de borne (standard): Le panneau de connexion de cuivre avec une surface de revêtue d’argent.
9. Isolateur: Il est adéquat pour des pièces standards pour l’installation.
10. Plaque d’installation: Trois types incluant porcelaine, caoutchouc de silicone et résine époxy.
11. Fentes dentelées (Standard): Elle est composée d’acier galvanisé à chaud ou d’acier inoxydable.

Structure
Voici une image en détails du sectionneur isolant
