Profil de produit

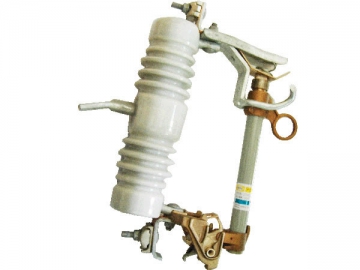

Le coupe-circuit haute tension extérieur PRW est un type d’équipement de distribution électrique haute tension produit en combinant des technologies avancées et des années d’expérience d’industrie pratique. Généralement, ce produit est appliqué pour un transformateur 15kV ou des lignes de haute tension principales ou auxiliaires, offrant une protection contre les courts-circuits et les surintensités.

Ce coupe-circuit haute tension extérieur PRW permet aussi une commutation. Il est entièrement conforme aux standards GB/T15166.4-94, GB311.1-97, DL/T640-97 et DL/593-96.

Principe de fonctionnement
Durant les opérations normales, le tube de fusible de notre coupe-circuit haute tension forme un enclos grâce au fusible. Lorsqu’un défaut du système survient, le fusible est immédiatement soufflé à cause du courant de défaut. Ensuite un arc électrique se forme. Plus tard, le tube d’extinction d’arc chauffé par l’arc électrique résout une masse de gaz faisant augmenter la pression de tube. En soufflant la pression élevée de l’arc le long du tube, l’arc s’éteint finalement.

Après que le fusible de notre coupe-circuit extérieur soit en fin de fusion, le contact inférieur s’abaisse grâce à la perte de tension, le fusible est libéré par le mécanisme de verrouillage et tombe ensuite pour former une ouverture distincte.

Quand le coupe-circuit haute tension extérieur de type F est nécessaire pour la découpe de courant, le contact mobile supérieur doit être tiré par une tige isolante Une fois que les contacts auxiliaires et principaux séparent complètement, l’arc doit être appliqué par le contact auxiliaire. Ensuite l’arc est tiré le long de la chambre d’extinction d’arc qui produit des masses de gaz au même moment. L’arc sera éteint quand la valeur du courant passe à zéro.

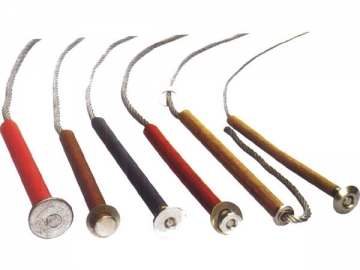

Caractéristiques de fusible

1. Il dispose de caractéristiques durée-courant de précision élevée. Tous les éléments sont composés de matériaux en argent de pureté élevée détecté précisément, en alliage d’argent et de cuivre de faible point de fusion et d’alliage de nickel-chrome pour un assemblage élaboré. Par conséquent, aucune fracture ou problème de rétrécissement.

2. Ce fusible adopté par notre coupe-circuit haute tension extérieur PRW est configuré avec des composants sans défauts. Le terminal de connexion et le filament sous tension hautement résistante garantissent que le fusible puisse supporter une tension de plus de 60N à tout niveau de courant.

3. Il permet aussi l’arrêt de défaut. Spécialement, le premier ou le second défaut interne des transformateurs, le court-circuit de la douille de transformateur secondaire, le court-circuit du disjoncteur à l’air libre et les douilles du second transformateur.

Structure de produit
Les images et tables suivantes à propos de la structure du coupe-circuit haute tension extérieur.
