Coupe-circuit haute tension extérieur SSOC
Description
Grâce à l’absorbation de technologie internationale et une main d’œuvre professionnelle, SEVENSTARS développe avec succès un coupe-circuit haute tension extérieur SSOC. Grâce à une structure raisonnable, des performances fiables et une qualité fiable, ce produit offre une protection de surintensité pour le système de distribution d’alimentation primaire.
Adéquat pour les systèmes d’alimentation électrique 10-36kV, notre coupe-circuit haute tension extérieur SSOC empêche les lignes de haute tension et les transformateurs de surcharge et de court circuit. Il peut être appliqué à une batterie de condensateur ou utilisé pour un commutateur en charge.

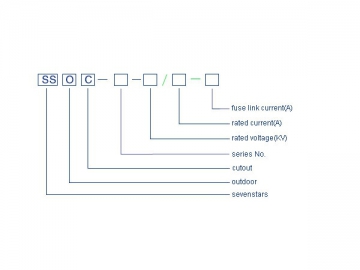

Instruction de modèleNormes techniques
Notre coupe-circuit haute tension extérieur SSOC rencontre strictement et dépasse même les normes suivantes.
1. IEC282.1
2. IEC787
3. ANSI C37.41-94
4. ANSI C37.42-94
5. GB/T15166.4-94
6. GB311.1-97
7. DL/T640-97
8. DL/593-96
Environnement de service
Ce coupe-circuit haute tension extérieur SSOC doit être utilisé sous les conditions suivantes:
1. Température ambiante: -45°C to 55°C
2. Altitude: ≤1000m
3. Pression du vent: ≤700Pa (équivalent à la vitesse du vent de 34m/s)
4. Niveau de pollution d’air: Inférieur au niveau IV
Application
Notre coupe-circuit haute tension extérieur SSOC est développé dans le but de protéger tous les équipements électriques dans un système de distribution électrique tels qu’un transformateur, une batterie de condensateur etc. Avec une capacité de rupture maximale, ce coupe-circuit empêche la surcharge, les défauts de transitoires et d’autres défauts.
De plus, ce coupe-circuit haute tension extérieur SSOC peut être utilisé comme sectionneur. C’est un sectionneur monté sur pôle en fonctionnement, adéquat pour le lien de déconnexion 300 amp.

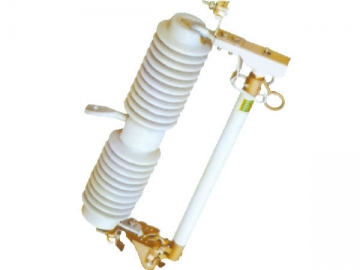

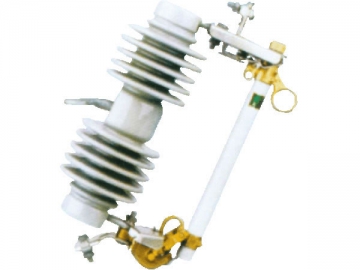

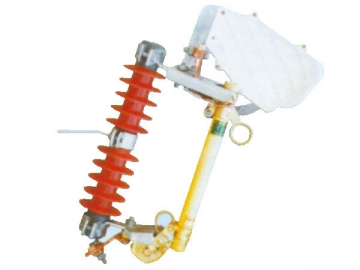

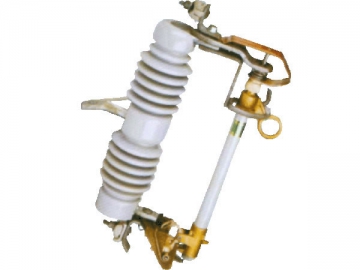

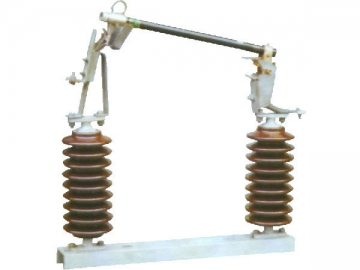

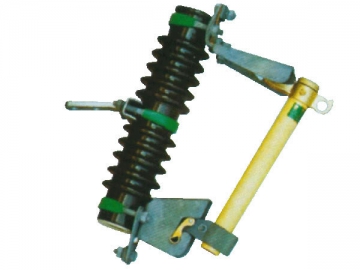

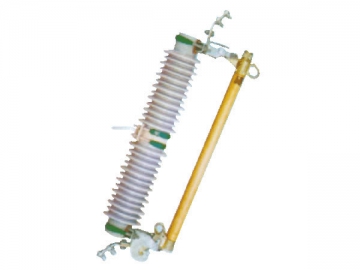

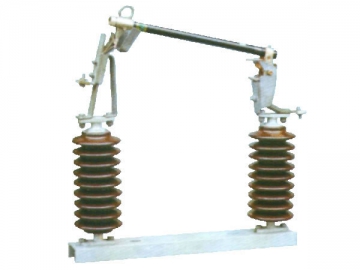

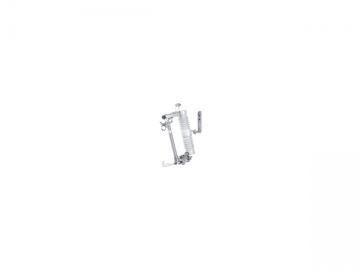

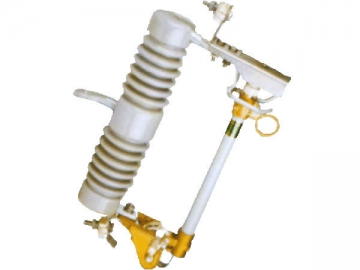

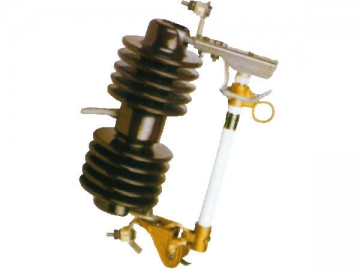

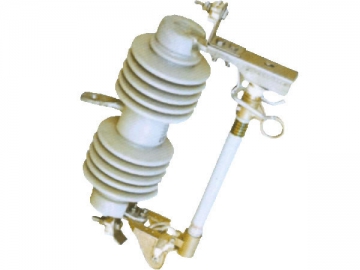

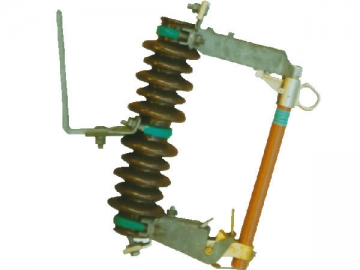

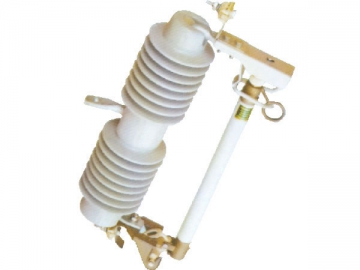

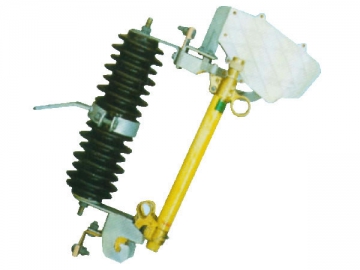

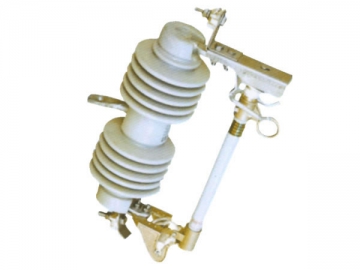

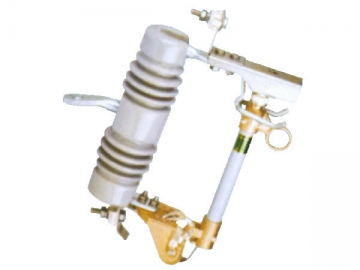

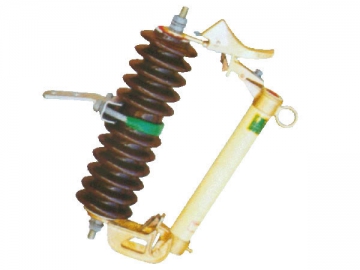

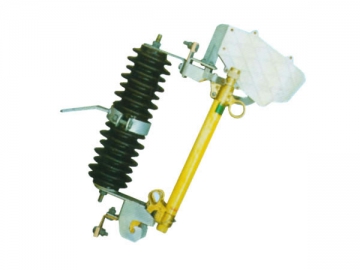

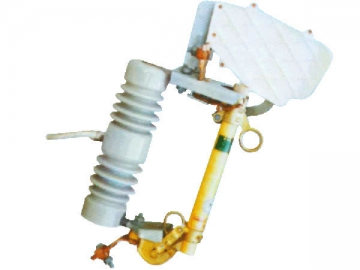

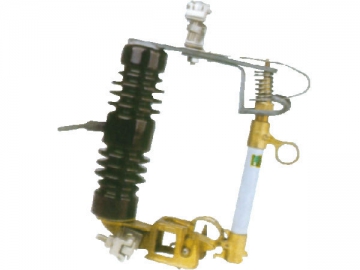

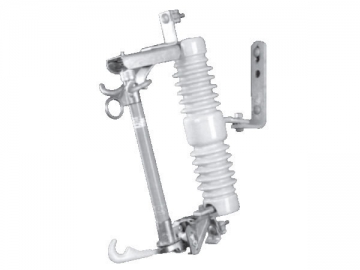

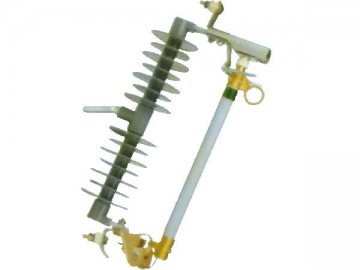

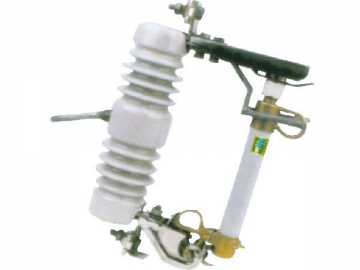

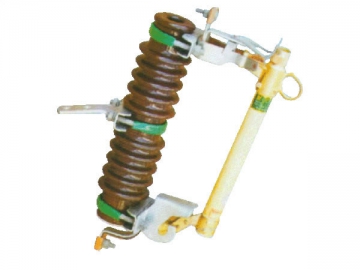

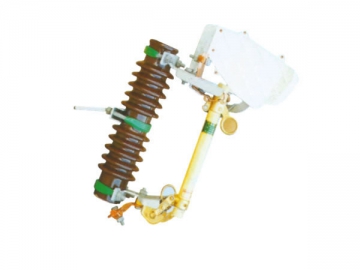

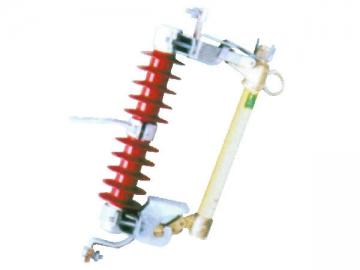

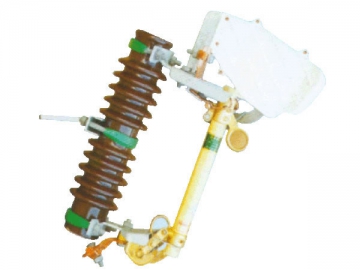

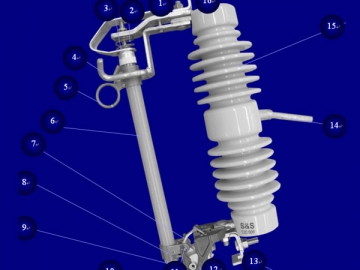

Paramètres techniques| Image | Modèle | Tension nominale (kV) | Courant nominal (A) | Courant d’interruption (A) | Tension d’impulsion BIL (kV) | Tenue de tension à fréquence électrique (kV) | Ligne de fuite (mm) | Poids (kg) | Dimensions (cm) |
| 12 | 100 | 10,000 | 85 | 42 | 245 | 5.9 | 38.5×34.5 ×10.5 | ||
| 12 | 200 | 12,000 | 85 | 42 | 245 | 5.9 | |||
| 12 | 100 | 10,000 | 85 | 42 | 245 | 5.9 | 38.5×34.5 ×10.5 | ||
| 12 | 200 | 12,000 | 85 | 42 | 245 | 5.9 | |||
| 15 | 100 | 6,000 | 110 | 50 | 340 | 7.5 | 49×27×11 | ||
| 15 | 200 | 8,000 | 110 | 50 | 340 | 7.5 | |||
| 12 | 100 | 10,000 | 85 | 42 | 260 | 8.5 | 48.5×44×13.5 | ||
| 12 | 200 | 12,000 | 85 | 42 | 260 | 8.5 | |||
| 15 | 100 | 10,000 | 125 | 50 | 355 | 8.8 | 51.5×34×12 | ||
| 15 | 200 | 12,000 | 125 | 50 | 355 | 8.8 | |||
| 15 | 100 | 10,000 | 110 | 50 | 350 | 8.5 | 48×35×10.5 | ||
| 15 | 200 | 12,000 | 110 | 50 | 350 | 8.5 | |||
| 15 | 100 | 10,000 | 125 | 50 | 355 | 8.8 | 45×34.5×12 | ||
| 15 | 200 | 12,000 | 125 | 50 | 355 | 8.8 | |||
| 24 | 100 | 8,000 | 150 | 60 | 530 | 12 | 48×34.5×15 | ||
| 24 | 200 | 10,000 | 150 | 60 | 530 | 12 | |||
| 24 | 100 | 8,000 | 150 | 60 | 505 | 12 | 48×34.5×14 | ||
| 24 | 200 | 8,000 | 150 | 60 | 505 | 12 | |||
| 24 | 100 | 8,000 | 150 | 60 | 540 | 12 | 49×35×14 | ||
| 24 | 200 | 10,000 | 150 | 60 | 540 | 12 | |||
| 24 | 100 | 10,000 | 150 | 60 | 540 | 4.5 | 51×3411.5 | ||
| 24 | 200 | 12,000 | 150 | 60 | 540 | 4.5 | |||
| 15 | 100 | 10,000 | 85 | 42 | 245 | 3.8 | 45×34×11.5 | ||
| 15 | 200 | 12,000 | 85 | 42 | 245 | 3.8 | |||
| 33 | 100 | 6,000 | 185 | 85 | 660 | 15 | 56×38×14.5 | ||
| 33 | 200 | 8,000 | 185 | 85 | 660 | 15 | |||
| 33 | 100 | 10,000 | 185 | 85 | 720 | 15.5 | 63×38×14.5 | ||
| 33 | 200 | 12,000 | 185 | 85 | 720 | 15.5 | |||
| 33 | 100 | 8,000 | 215 | 95 | 820 | 27.5 | 68×17×15 | ||
| 33 | 200 | 10,000 | 215 | 95 | 820 | 27.5 | |||
| 36 | 100 | 10,000 | 215 | 95 | 720 | 5 | 61×34×11.5 | ||
| 36 | 200 | 12,000 | 215 | 95 | 720 | 5 | |||
| 12 | 100 | 1,000 | 85 | 42 | 245 | 5.9 | 38.5×34.5×11 | ||
| 12 | 200 | 1,200 | 85 | 42 | 245 | 5.9 | |||
| 12 | 100 | 6,300 | 75 | 42 | 230 | 7.8 | 48×15×31 | ||
| 12 | 200 | 8,000 | 75 | 42 | 230 | 7.8 | |||
| 12 | 100 | 6,300 | 125 | 50 | 350 | 3.8 | 42×35×11 | ||
| 12 | 200 | 8,000 | 125 | 50 | 350 | 3.8 | |||
| 12 | 100 | 6,300 | 125 | 50 | 350 | 8.8 | 61×13×42 | ||
| 12 | 200 | 8,000 | 125 | 50 | 350 | 8.8 | |||
| 12 | 100 | 6,300 | 125 | 50 | 360 | 8.5 | 56×13×40 | ||
| 12 | 200 | 8,000 | 125 | 50 | 360 | 8.5 | |||
| 12 | 100 | 6,300 | 85 | 42 | 245 | 6.2 | 53×32×12 | ||
| 12 | 200 | 8,000 | 85 | 42 | 245 | 6.2 | |||
| 12 | 100 | 6,300 | 125 | 50 | 350 | 3.8 | 42×35×11 | ||
| 12 | 200 | 8,000 | 125 | 50 | 350 | 3.8 | |||
| 35 | 100 | 8,000 | 215 | 95 | 820 | 24.5 | 68×17×15 | ||
| 35 | 200 | 10,000 | 125 | 50 | 820 | 24.5 | |||
| 35 | 100 | 6,300 | 125 | 50 | 870 | 16 | 90×40×13 | ||
| 35 | 200 | 8,000 | 125 | 50 | 870 | 16 | |||
| 10 | 100 | 6,300 | 75 | 42 | 230 | 6.2 | 48×27×12 | ||
| 10 | 200 | 8,000 | 75 | 42 | 230 | 6.2 | |||
| 10 | 100 | 6,300 | 75 | 42 | 230 | 6.2 | 48×27×12 | ||
| 10 | 200 | 8,000 | 75 | 42 | 230 | 6.2 | |||
| 1. | Plaque de conduction de courant |
| 2. | Ressort d’appui en acier inoxydable pour le maintien de la tension |
| 3. | Contacteur supérieur argent à argent |
| 4. | Crochet en bronze coulé, adéquat pour les outils de traction |
| 5. | Crochet en acier galvanisé, adéquat pour les outils de traction |
| 6. | Fusible en fibre de verre étanche à l’eau |
| 7. | Contact inférieur argent à argent |
| 8. | Tube de bronze coulé |
| 9. | Fusible haute performances (100A, 200A, 300A, etc.) |
| 10. | Appareil pour un triage de fusible rapide |
| 11. | Axe |
| 12. | Charnière en acier inoxydable, résistant à la corrosion |
| 13. | Extrémité en bronze argent plaque |
| 14. | Support de montage |
| 15. | Isolateur en porcelaine anti oiseau |
| 16. | Chemin d’accès en cuivre |
