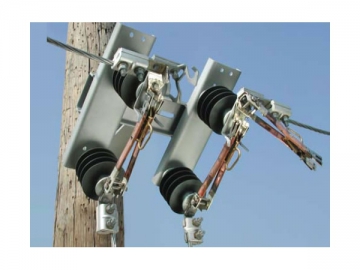

Description

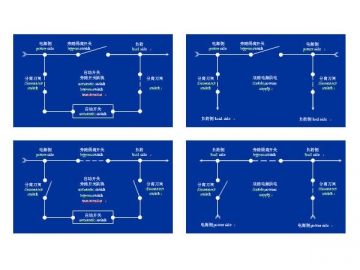

Le sectionneur haute tension extérieur SSOD2 est similaire à un sectionneur extérieur auto verrouillage monophasé SSOD1 dans un environnement de service et des standards techniques. A la différence de la structure du modèle SSOD1, il est composé de deux commutateurs SSOD1 et d’un lien de déconnexion auxiliaire. Par conséquent, il fournit non seulement d’excellentes performances consistantes avec SSOD1 mais réalise aussi un arrangement de sortie de circuit deux voies ou trois voies.

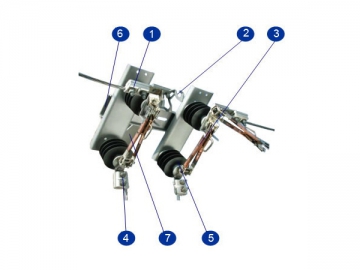

Configurations
Ce sectionneur haute tension extérieur SSOD2 est principalement conçu avec les configurations suivantes:

1. Extrémité de connexion
Elle est disponible avec une pince en alliage de cuivre revêtu d’étain ou d’argent connecté par une méthode de montage à deux trous standard. Les clients peuvent choisir les pinces selon leurs spécifications de câble.

2. Crochet de support
Notre sectionneur utilise un crochet galvanisé à chaud pour la jonction et le serrage de section.

3. Commutation principale et commutation par dérivation
Les deux commutateurs sont composés d’un couteau en cuivre rond étiré à froid double étage de robustesse et de durabilité élevée. Par conséquent, le couteau de contact principal peut être connecté fermement après l’allumage ou l’allumage latéral.

Le contact mobile intégré avec le sectionneur est revêtu avec de l’argent haute densité. Il est conçu dans des formes différentes à partir de contact courbé pour éviter la liaison ou l’abrasion du contact. De plus, un ressort en acier inoxydable résistant à la corrosion et hautement robuste fournit une tension certaine requise par un contact statique et un commutateur.

4. Bloc d’extrémité
Le bloc d’extrémité est utilisé par notre sectionneur haute tension extérieur SSOD2 composé de cuivre hautement conducteur. Il est disponible avec une surface revêtue d’argent pour éviter l’oxydation et assurer un contact fiable.

5. Isolateur
L’isolateur du sectionneur haute tension extérieur SSOD2 dispose de caractéristiques remarquables telles qu’une bonne capacité de nettoyage automatique. Il est aussi utilisé pour protéger des UV et résistant aux conditions climatiques, le matériau de fabrication peut être de la porcelaine, du caoutchouc de silicone ou de la résine époxy.

6. Prise de commutateur
Composé d’acier galvanisé à chaud, le sectionneur est intégré avec une plaque de base et un boulon carré pour garantir la commutation par dérivation continue.

7. Support de montage
Notre sectionneur haute tension extérieur SSOD2 est aussi configuré avec un support de montage composé d’acier galvanisé à chaud pour le montage de commutateur par dérivation. Ce commutateur par dérivation de sécurité est dans un certain angle pour être plus pratique à éteindre.
