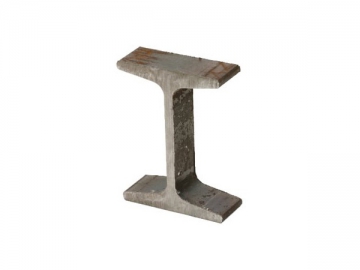

Les poutres à section en H sont des profilés acier à la répartition des sections et au ratio poids/résistance optimisés. Les poutrelles en H sont conçues sur le modèle des poutres en I, mais présentent, comme leur nom l'indique, un profil en H.

La configuration de ces profilés en H, faisant appel à des angles droits à chaque point, leur confère une excellente résistance à la torsion et en font un matériau de choix pour la construction, alliant résistance et légèreté.

Modèles - Poutre en H
Poutrelle à larges ailes (HW)
Poutrelle à ailes moyennes (HM)
Poutrelle à ailes réduites (HN)
Poutrelle pour murs fins (HT)
Pieu acier H (HU)

Caractéristiques - Poutre en H
1. Ailes larges, excellente rigidité latérale, forte résistance à la torsion.

2. Ailes parallèles pour une connexion, une installation et un usinage plus faciles.

3. Meilleur rendement du point de vue du soudage comparé aux poutres en I : meilleure précision, moins de contraintes résiduelles, aucun besoin de matériau de soudage coûteux ou de test de vérification des soudures. La production de poutres en H revient à 30% moins cher que celle de poutres en I.

4. A charge portante égale, ce type de profilé laminé à chaud présente un poids 15 à 20% inférieur à une structure acier traditionnelle.

5. Ce type de poutrelle métallique présente une superficie d'utilisation 6% plus importante que celle d'une structure en béton, pour un poids20 à 30% inférieur, permettant ainsi de réduire efficacement les forces internes portées au sein de l'ensemble.

6. Nombreuses possibilités d'usinage, dont usinage en poutrelle en T, pour une meilleure flexibilité.

Spécifications - Poutre en H

Valeur	Dimensions H×W	H×B	H	B	T1	T2	kg/m	Modèle	Dimensions H×W	H×B	H	B	T1	T2	kg/m
Ailes larges HW	100×100	100×100	100	100	6	8	17.2	Ailes moyennes HM	600×300	582×300	582	300	12	17	137
	125×125	125×125	125	125	6.5	9	23.8			588×300	588	300	12	20	151.1
	150×150	150×150	150	150	7	10	31.9			594×302	594	302	14	23	175
	175×175	175×175	175	175	7.5	11	40.42	Ailes réduites HN	150×75	150×75	150	75	5	7	14.3
	200×200	200×200	200	200	8	12	50.5		175×90	175×90	175	90	5	8	18.2
	200×200	200×204	200	204	12	12	56.7		200×100	198×99	198	99	4.5	7	18.5
	250×250	250×250	250	250	9	14	72.4		200×100	200×100	200	100	5.5	8	21.7
	250×250	250×255	250	255	14	14	82.2		250×125	248×124	248	124	5	8	25.8
	300×300	294×302	294	302	12	12	85		250×125	250×125	250	125	6	9	29.7
		300×300	300	300	10	15	94.5		300×150	298×149	298	149	5.5	8	32.6
		300×305	300	305	15	15	106.3		300×150	300×150	300	150	6.5	9	37.3
	350×350	344×348	344	348	10	16	115		350×175	346×174	346	174	6	9	41.8
	350×350	350×350	350	350	12	19	137		350×175	350×175	350	175	7	11	50
	400×400	388×402	388	402	15	15	141		400×200	396×199	396	199	7	11	56.7
		394×398	394	398	11	18	147.3		400×200	400×200	400	200	8	13	66
		400×400	400	400	13	21	172.3		450×200	446×199	446	199	8	12	66.7
		414×405	414	405	18	28	233		450×200	450×200	450	200	9	14	76.5
		428×407	428	407	20	35	284		500×200	496×199	496	199	9	14	79.5
		400×408	400	405	21	21	197.4			500×200	500	200	10	16	89.7
Ailes moyennes HM	150×100	148×100	148	100	6	9	21.4			506×201	506	201	11	19	103.1
	200×150	194×150	194	150	6	9	31.2		600×200	596×199	596	199	10	15	95.2
	250×175	244×175	244	175	7	11	44.1			600×200	600	200	11	17	106.1
	300×200	294×200	294	200	8	12	57.3			606×201	606	201	12	20	120.3
	350×250	340×250	340	250	9	14	79.7		700×300	692×300	692	300	13	20	166
	400×300	390×300	390	300	10	16	107.3		700×300	700×300	700	300	13	24	185
	450×300	440×300	440	300	11	18	124		800×300	792×300	792	300	14	22	191
	500×300	482×300	482	300	11	15	115		800×300	800×300	800	300	14	26	210
	500×300	488×300	488	300	11	18	129.1		900×300	900×300	900	300	16	28	243
