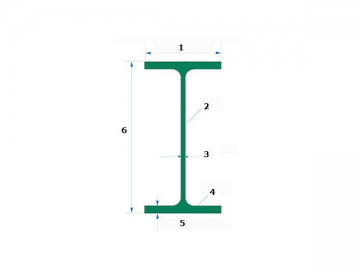

1.Largeur ailes (w)
2.Ame
3.Epaisseur âme (b)
4.Aile
5.Epaisseur âme (t)
6.Hauteur poutre(h)

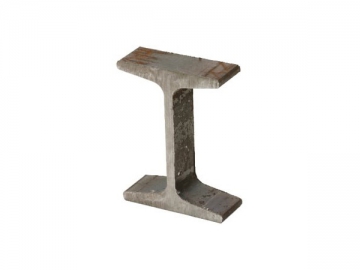

Les poutres en I, aussi appelées poutrelles en I, doivent leur nom à leur forme ; ce type de profilé en acier en I est caractérisé par ses dimensions : hauteur × largeur ailes × épaisseur. Ainsi, une poutre en I de dimensions 160x88x6 est un profilé en I mesurant 160mm de hauteur, 88mm de largeur d'aile et 6mm d'épaisseur.

Un autre moyen de classement se fait par modèle : la hauteur en cm est suivie d'un # (par exemple : 16#) ; les poutres en I présentant la même hauteur mais des épaisseurs d'âme et des largeurs d'ailes différentes sont différenciées par l'ajout d'une lettre (par exemple : 32a#, 32b#, 32c#, etc).

Catégories - Poutre I acier
Les poutres I laminées à chaud proposées par le groupe Shengbang se divisent en deux catégories :

1. Poutre en I ordinaire (GB706-88, GB1591-79)
Applications principales : Charpentes de construction, ponts, construction de véhicules, machinerie, etc.

2. Poutre en I légère (YB163-63)
Les poutres en I légères diffèrent des poutres en I ordinaires : pour une hauteur de poutre égale, les poutres légères présenteront des ailes plus larges, et un aspect plus fin. A charge porteuse égale, les poutres en I légères font preuve d'une meilleure stabilité, et mettent en oeuvre une quantité inférieure de matériau, pour un meilleure rendement. Les applications des poutres en I légères sont similaires à celles de poutres en I ordinaires ; elles sont notamment couramment utilisées dans la construction de larges structures type usines, ponts, chantier navals, etc.

Soécifications - Poutre en I

Modèle	Hauteur	Largeur ailes	Epaisseur âme	Poids
10#	100	68	4.5	11.261
12#	120	74	5	13.987
14#	140	80	5.5	16.89
16#	160	88	6	20.513
18#	180	94	6.5	24.143
20#a	200	100	7	27.929
20#b	200	102	9	31.069
22#a	220	110	7.5	33.07
22#b	220	112	9.5	36.524
25#a	250	116	8	38.105
25#b	250	118	10	42.03
28#a	280	122	8.5	43.492
28#b	280	124	10.5	47.888
30#a	300	126	9	48.084
30#b	300	128	11	52.794
32#a	320	130	9.5	52.717
32#b	320	132	11.5	57.741
32#c	320	134	13.5	62.765
36#a	360	136	10	60.037
36#b	360	138	12	65.689
36#c	360	140	14	71.341
40#a	400	142	10.5	67.598
40#b	400	144	12.5	73.878
40#c	400	146	14.5	80.158
45#a	450	150	11.5	80.42
45#b	450	152	13.5	87.485
45#c	450	154	15.5	84.55
56#a	560	166	12.5	106.316
56#b	560	168	14.5	115.108
56#c	560	170	16.5	123.9
63#a	630	176	13	121.407
63#b	630	178	15	131.298
63#c	630	180	17	141.189
