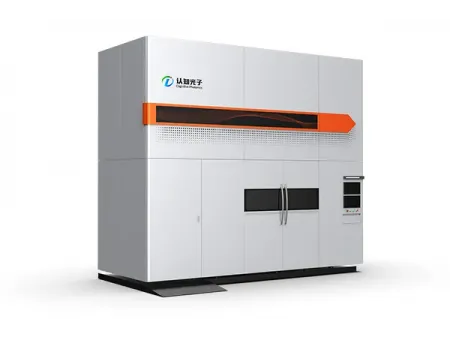

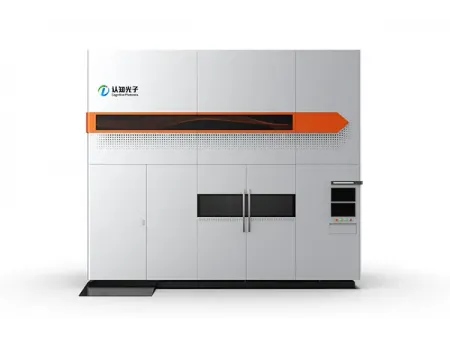

CPL-10000-SW Système de Soudage Laser Grand Format par Scanner Galvanométrique
Système de Soudage Laser
Poste de soudage laser équipé d’un galvanomètre offrant une vaste zone de travail pouvant atteindre 1200 × 1200 mm.
Le CPL 10000 SW, système de soudage laser grand format par scanner galvanométrique, est une solution de soudage laser intelligente spécialement conçue pour résoudre les problèmes de faible efficacité, de contrôle limité et de coûts élevés dans le soudage planaire de très grand format. Il prend en charge une zone de traitement maximale de 1,2 m × 1,2 m et convient au soudage de précision de divers matériaux tels que les alliages d’aluminium, l’aluminium moulé sous pression, l’acier inoxydable et les alliages de cuivre.
Le CPL 10000 SW intègre plusieurs technologies avancées, notamment le suivi du point de soudage avec protection gazeuse coaxiale et extraction des fumées, la génération automatique des cordons de soudure, et la détection des défauts de surface après soudage. Il assure un contrôle complet en boucle fermée de la qualité des soudures. Son contrôleur propriétaire de qualité de soudage combiné à un modèle d’IA de grande échelle permet un contrôle qualité en temps réel pendant le procédé, garantissant une haute précision et une stabilité optimale du résultat final.
| Objets d’application | |
| Matériaux | Alliage d’aluminium, aluminium moulé sous pression, acier inoxydable, alliage de cuivre |
| Épaisseur (mm) | < 5 |
| Dimensions (m) | 1,2 × 1,2 |
| Vitesse (m/min) | < 30 |
| Méthodes | Soudage laser à fusion profonde monocouche et monopasse, soudage par points / soudage continu, sans fil d’apport |
| Caractéristiques | Soudage sans porosités ni fissures ; soudage à grande vitesse sans surépaisseur (humping) ni cavité d’amorçage |
| Composants du système | |
| Laser | SDL 10000 CW |
| Capteur de surveillance | WMS 100 FIO |
| Éclairage/vision | Éclairage laser actif, caméra de vision coaxiale haute vitesse |
| Profilomètre laser | Profilomètre laser |
| Contrôleur en boucle fermée | LWR 1000 J |
| Tête de soudage | Lentille de champ longue focale 2 m |
| Module de vision | Éclairage actif, cadence d’imagerie 1 kHz, image unique 1280 × 384 pixels, 12 bits |
| Actionneurs de mouvement | Scanner galvanométrique laser 2D à CN |
| Fonctions mises en avant | |
| Pré-soudage | Positionnement automatique du cordon, alignement adaptatif aux tolérances |
| En cours de soudage | Modulation adaptative du profil de faisceau, imagerie à haute vitesse, surveillance synchrone des signaux à 5 canaux et assurance qualité en boucle fermée |
| Post-soudage | Classification et régression de la qualité de soudure |
| Pleine course | Suivi du faisceau en temps réel, protection gazeuse coaxiale, extraction des fumées, surveillance multimodale en temps réel et contrôle en boucle fermée assisté par IA |
Système galvanométrique haute puissance
Système galvo avec puissance de soudage de 12 kW, longueur focale de soudage de 2000 mm, zone de balayage de 1200 × 1200 mm et vitesse de soudage maximale de 500 mm/s.
Laser contrôlé par champ optique vectoriel complet
Offre plusieurs avantages : haute puissance, haute qualité de faisceau et fréquence élevée de modelage dynamique. La sortie monofibre atteint 10 kW, avec une qualité de faisceau de 1,2× la limite de diffraction et une fréquence de modelage jusqu’à 10 MHz.
Système de suivi du spot coaxial
Offre une zone de mouvement maximale de 1500 × 1500 mm, une vitesse de mouvement maximale de 500 m/s, une répétabilité de 0,015 mm et une erreur de suivi du spot de 0,1 mm.
Caméra de numérisation de profil 3D
Permet la génération automatique du cordon de soudure et la mesure de surface après soudage, pour un soudage et une évaluation de surface entièrement automatisés.
Système de détection en cours de soudage
Peut identifier en temps réel divers défauts de soudage tels que dérive de focalisation, distorsion thermique optique, décentrage du soudage, soudure virtuelle, manque de fusion et perforation.
Plateforme de traitement haute précision
- Plage de traitement leader du secteur
Dépasse les standards avec une zone de traitement 2,4× plus grande que le maximum actuel des autres systèmes galvo. - Opérations simplifiées et coûts réduits
Le système de soudage laser galvanométrique élimine les méthodes de pilotage complexes et coûteuses telles que le soudage en vol ou le raboutage de cordons. - Protection des soudures et extraction des fumées intégrées
La technologie propriétaire de synchronisation du spot à quatre axes résout efficacement les problèmes classiques des systèmes galvo liés à la protection du cordon et à l’extraction des fumées. - Assurance qualité totale
Grâce à des capteurs intégrés pour les phases pré-soudage, en cours de soudage et post-soudage, le système permet le positionnement automatique du cordon, la surveillance qualité en temps réel et l’évaluation automatisée après soudage.. - Contrôle en boucle fermée assisté par IA
En combinant grands modèles IA et modulation dynamique du spot, le système de soudage de l’acier offre un pilotage qualité en ligne et en boucle fermée sur l’ensemble du procédé.
Le CPL 10000 SW fait passer le soudage à un nouveau niveau : une solution hautement efficace, précise et intelligente, applicable à de nombreux secteurs pour accélérer l’innovation et gagner en productivité.
- Gamme complète de soudage des alliages d’aluminium et de l’aluminium moulé sous pression, par exemple pour les plaques refroidies par eau des Véhicules Électrifiés (E-Mobilité) et du stockage d’énergie.
- Soudage d’alliages de cuivre, par exemple pour les jeux de barres (busbars).
- Soudage d’acier inoxydable, par exemple pour l’électroménager et la quincaillerie de cuisine.
