Système de Soudage Laser Autogène pour Aciers de Moyenne Épaisseur

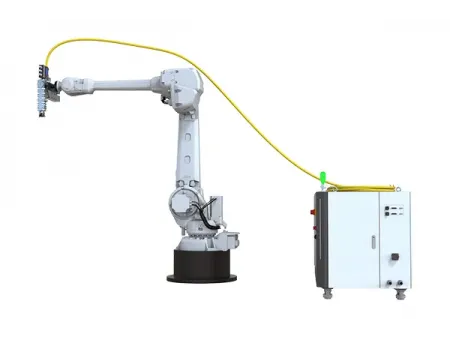

CPL-10000- RW/GW Système de Soudage Laser Autogène pour Aciers de Moyenne Épaisseur

Demande de devis

WebSite: http://laserwelding-fr.com/4-1-medium-thickness-steel-autogenous-laser-welding-system.html

Système de Soudage Laser

Système de soudage robotisé conçu pour le soudage autogène d’aciers fins à moyennement épais jusqu’à 20 mm.

Le CPL 10000 RW/GW, système de soudage laser autogène pour aciers de moyenne épaisseur, repose sur un laser à fibre contrôlé par champ optique vectoriel complet de 10 kW. Il intègre un capteur de surveillance en soudage 5-en-1 et une plateforme de contrôle du soudage laser en temps réel. Grâce à un logiciel de soudage laser modulaire et configurable, le système gère des conditions de travail complexes et résout les principaux défis du soudage laser de plaques de moyenne épaisseur, tels que la tolérance d’alignement et les défauts de soudure. Il améliore la qualité des soudures, réduit efficacement les défauts courants (porosités, fissures, cavités d’amorçage) et augmente la résistance mécanique ainsi que la durée de vie en fatigue des assemblages.

Paramètres

Matériaux soudés	Acier à haute résistance, acier inoxydable, acier au carbone
Épaisseur de soudage	5–20 mm
Vitesse de soudage	0,5–2,0 m/min
Méthode de soudage	Soudage laser à fusion profonde en une seule passe et une seule couche, soudure unilatérale avec formation bilatérale, sans fil ni métal d’apport
Caractéristiques de soudage	Adaptation à la tolérance du joint, sans fissures, porosités ni défauts de fusion

Composants du système

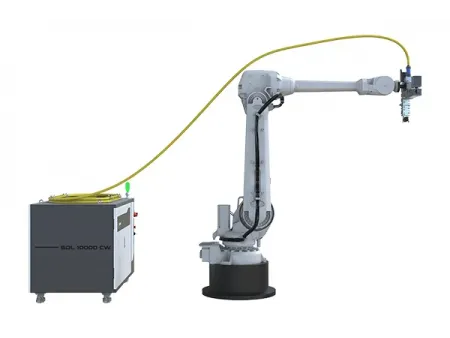

Laser de soudage	Laser à fibre défini par logiciel 10 kW (SDL 10000 CW)
Capteur de surveillance en cours de soudage	Capteur 5-en-1 de surveillance du procédé de soudage laser (WMS 100 FIO)
Contrôleur en boucle fermée	Système de contrôle de soudage laser assisté par IA (LWR 1000 J)
Tête de soudage laser	Tête de soudage laser modulaire 10 kW (LWH 10000 F1.0/2.0/3.0) équipée d’un module de suivi et d’analyse visuelle

Caractéristiques

Qualité de soudure supérieure
Obtenez une qualité de soudure exceptionnelle avec un cordon lisse et uniforme. Grâce au faisceau dynamique haute vitesse de notre laser à champ optique vectoriel complet, le système de soudage autogène empêche activement les défauts courants tels que les porosités et les fissures, réduisant considérablement les besoins en post-traitement.
Efficacité accrue
L’adaptation automatique du système aux tolérances d’assemblage permet un soudage unilatéral en une seule passe sur des métaux de 5 à 20 mm d’épaisseur. Par exemple, il atteint une vitesse de soudage jusqu’à 2 m/min sur de l’acier de 10 mm.
Durée de vie en fatigue prolongée
Améliorez la durabilité et la résistance de vos soudures. Le procédé offre une efficacité thermique deux fois supérieure à celle des lasers conventionnels, limitant les dommages au matériau de base et prolongeant nettement la durée de vie en fatigue, assurant ainsi un meilleur retour sur investissement.
Réduction des coûts
Réduisez drastiquement vos coûts d’exploitation. Le soudage autogène supprime le besoin de fil d’apport tout en maintenant les performances mécaniques requises. Cette approche sans consommables diminue le gaspillage de matériaux, limite les reprises et réduit vos coûts de production globaux.
Surveillance intelligente du procédé
Le système de soudage laser pour acier assure une supervision complète en temps réel du procédé. Équipé de capteurs multiples, il surveille en continu les paramètres critiques tels que la puissance et la vitesse. Ses capacités d’auto-apprentissage lui permettent d’ajuster automatiquement les paramètres pour optimiser la qualité et réduire le temps de mise au point. Chaque soudure est enregistrée en temps réel pour un contrôle qualité rapide après soudage.

Applications

Grâce à sa haute efficacité et à sa grande précision, ce système de soudage laser autogène est idéal pour :

L’assemblage de plaques segmentées dans la construction navale
Les pipelines pétroliers et gaziers
Les tours d’éoliennes
Les réservoirs sous pression
Les plaques préfabriquées pour aciéries
Le soudage d’équipements de construction

Son innovation technologique laser et son contrôle de précision garantissent des performances supérieures en qualité, efficacité, coût et surveillance du procédé. Son conception modulaire et hautement intégrée s’adapte à une large gamme de matériaux et d’industries, en faisant la solution optimale pour le soudage des aciers moyens et épais.
