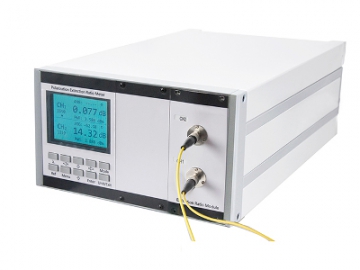

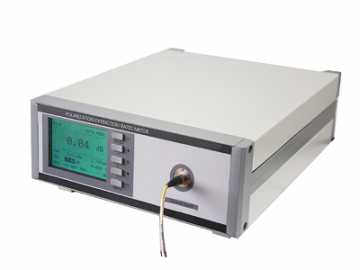

Appareil de mesure du taux d'extinction de polarisation PER-M500
L’appareil de mesure du taux d'extinction de polarisation PER-M500 Techwin est principalement appliqué dans la détection du taux d'extinction de polarisation (PER) des dispositifs de maintien de polarisation, du degré de polarisation des sources lumineuses, du ratio d'extinction des fibres de maintien de polarisation et autres unités de maintien de polarisation. C’est un instrument de mesure optique de précision nouvellement conçu par Techwin grâce à notre riche expérience dans l’industrie et dans les tests de dispositifs optiques. Ce produit peut être utilisé dans la mesure du ratio d'extinction de la fibre de maintien de polarisation, ratio d'extinction du dispositif de maintien de polarisation, taux d'extinction du connecteur de maintien de polarisation, degré de polarisation de la source lumineuse et de l'angle de l'axe de polarisation. Le logiciel informatique de haute technologie offre des fonctions puissantes et une facilité d’utilisation.
- PER max jusqu'à 50 dB
- Prise en charge de l'entrée d'espace libre
- 1, 2, 4 ou plusieurs canaux pour une mesure simultanée
- Interface interchangeable FC/SC/LC
- OPM, taux d'extinction, angle d'axe optique, même écran d'affichage utilisé pour le degré de polarisation
- 3 types de longueur d'onde disponibles, à savoir 840-950nm, 960-1160nm, 1260-1630nm
- Prise en charge de l'interface RS232
- Mesure du ratio d'extinction du FMP (fibre à maintien de polarisation)
- Aligne la FMP avec la source laser
- Aligne l'axe de polarisation du dispositif optique
- Teste le gyroscope à fibre optique à dérivation Y
- Teste le coupleur à maintien de polarisation et le séparateur de faisceau de polarisation
- Surveille l'épissage par fusion de FMP
| Éléments | Paramètres | |
| Gamme de longueurs d'onde | 840~950 nm, 960~1160nm | 1260~1630nm |
| Puissance d'entrée maximale | 5dBm / 20dBm | |
| Gamme dynamique PER | 40dB | 50dB |
| Gamme PER | 5dBm： | |
| -5~ 5dBm：0~40dB -15~ 5dBm：0~30dB -25~ 5dBm：0~20dB | -5~ 5dBm：0~50dB -15~ 5dBm：0~40dB -25~ 5dBm：0~30dB -35~ 5dBm：0~20dB | |
| 20dBm： | ||
| 10~ 20dBm：0~40dB 0~ 20dBm：0~30dB -10~ 20dBm：0~20dB | 10~ 20dBm：0~50dB 0~ 20dBm：0~40dB 10~ 20dBm：0~30dB -20~ 20dBm：0~20dB | |
| Taux de résolution PER | < 10dB：0.001dB ≥10dB：0.01dB | |
| Précision PER | PER≤2dB：A type≤±0.1dB B type3≤±0.03dB PER < 30dB：< ±0.3dB PER≥30dB：< ±1.0dB | |
| Résolution angulaire de la polarisation | 0.11° | |
| Précision de l'angle de polarisation | < ±0.45° | |
| Vitesse de mesure | 0.25S | |
| Type de connecteur | FC/PC (prend également en charge l'interface SC/LC ) | |
| Interface de communication | RS232 | |
| Système d'exploitation | Win7 32/64bit Win10 32/64 bit | |
| Affichage | Nous recommandons un écran d'affichage de 21 pouces; résolution minimale 1600*900 | |
| Entrée CA | 220V，50Hz | |
| Temps de chauffe à la mise sous tension | 15min | |
| Température de fonctionnement | 10～ 40℃ | |
| Température de stockage | -15～ 70℃ | |
| Poids | 4kg | |
| Dimension | 2U*235*300 mm | |
- Les longueurs d'onde disponibles sont de 840-950nm, 960-1160nm et 1260-1630nm. D'autres longueurs d'onde peuvent être personnalisées.
- Nous pouvons personnaliser une puissance d'entrée plus élevée.
- Veuillez consulter notre société pour les détails relatifs au type B.
| 1 | Dispositif principal | 1 | pc |
| 2 | Coton-tige | 1 | paquet |
| 3 | Cordon d'alimentation | 1 | pc |
| 4 | Ligne de connexion RS232-USB | 1 | pc |
| 5 | Manuel de l'utilisateur | 1 | pc |
| 6 | Rapport d'inspection | 1 | pc |
| 7 | Certification | 1 | pc |
Précision PER≤2dB
A: ≤±0.1dB
B: ≤±0.03dB
Longueur d'onde
A: 840~950 nm
B: 960~1160nm
C: 1260~1630nm
