Appareil de mesure de champ électromagnétique, Type CLEM-V
- Rectificateur

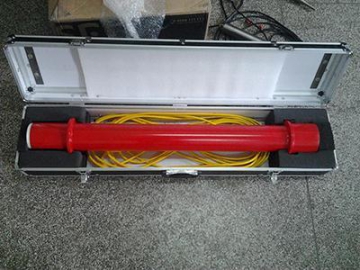

- Capteur magnétique
- Récepteur
- Emetteur
● Exploration de ressource de métal du sous-sol profond et de ressource minérale non métallique.
● Exploration géothermique et des sources d'eau souterraines.
● Exploration des ressources de pétrole et gaz.
● Investigation des parties exploitées des mines de charbon, développement des régions karstiques et construction de la défense civile.
● Investigation des failles actives et recherche lors des effondrements et tremblements de terre.
● Inspection des infrastructures pour autoroutes et voies ferrées.
● Surveillance et inspection de la pollution environnementale.
L'appareil de mesure de champ électromagnétique est composé d'un rectificateur KD30-1, un émetteur électromagnétique de haute puissance CLEM-T30, un récepteur électromagnétique CLEM-R5, un capteur magnétique, un logiciel de traitement, etc.
FonctionsL'appareil de mesure de champ électromagnétique effectue la détection d'une gamme de composants qui combine des méthodes électromagnétiques de sources naturelles et artificielles:
1. CSAMT
2. AMT
3. TDIP
4. FDIP
5. SIP
6. CR
| Gamme de fréquence | 8000Hz~1/128Hz |
| Fréquence haute densité | 20 fréquences par ordre de grandeur |
| Tension maximale | 1000V |
| Courant maximale | 30A |
| Puissance maximale | 30kW |
| Forme d'onde d'alimentation | Multifréquence, fréquence unique |
| Modes d'exploitation | Automatique ou manuel |
| Fonction de protection | Protection contre la surtension, sur courant et surchauffe |
| Précision de la synchronisation GPS | UTC±20nS |
| Précision de la synchronisation OCXO | 4μS/h ±0.081μS |
| Volume | 660*440*440mm |
| Poids | 43kg |
| Gamme de fréquence | 32kHz ~ 1/128Hz |
| Nombre de canaux | 1 à 8 options |
| Contrôleur | Fréquence principale PC-104,300M |
| Support de stockage | DOC (2GB) |
| Précision de la synchronisation GPS | UTC ± 20nS |
| Précision de la synchronisation OCXO | 4μS/h ±0.081μS |
| Gain d'un canal | 1,4,16,64,256 cinq gain pré-amp 1,2,4,8 gain amp principal |
| Volume | 340*210*250mm |
| Poids | 7.5kg (y compris la batterie au lithium) |

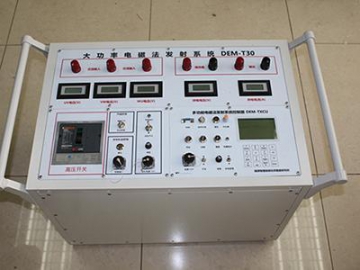

1. Emetteur électromagnétique de haute puissance CLEM-T30
Transmission multifonction: L'émetteur réalise une transmission de haute puissance CSAMT, TDIP, FDIP, SIP et CR.
Puissance à fréquence unique et multifréquence: L'émetteur peut mesurer plusieurs paramètres pour une excellente efficacité de fonctionnement.
Puissance à balayage en fréquence automatique: La commutation de la puissance se fait automatiquement en fonction de la fréquence établie, pas besoin d'intervention manuelle.
Synchronisation de haute précision GPS+OCXO: Sans la dérive cumulative de temps, l'émetteur peut réaliser une synchronisation précise de l'alimentation et à tout moment.
Technique de contrôle CPLD: Actualisation possible pour le matériel et le logiciel.

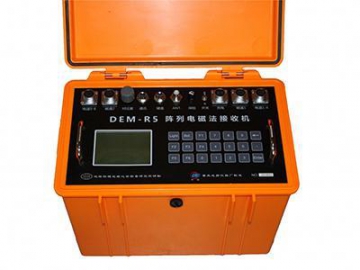

2. Récepteur électromagnétique CLEM-R5
Mesure de paramètres multiples: Le récepteur peut effectuer des mesures AMT, CSAMT, TDIP, FDIP, SIP et CR.
Gamme d'observation: Le récepteur peut fonctionner de façon autonome ou coopérer avec un réseau sans fil.
Mesure automatique: La mesure automatique est possible pour toutes les méthodes, ce qui permet d'économiser la main d'œuvre et améliorer l'efficacité de fonctionnement.
Synchronisation: Sans la dérive cumulative de temps, la synchronisation de haute précision GPS+OCXO peut réaliser des mesures synchronisée précises et à tout moment.
ADC double: ADC 24-digit à grande vitesse et basse vitesse pour chaque canal.
Technique de contrôle FPGA: Actualisation possible pour le matériel et le logiciel.
