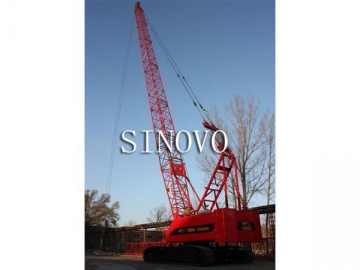

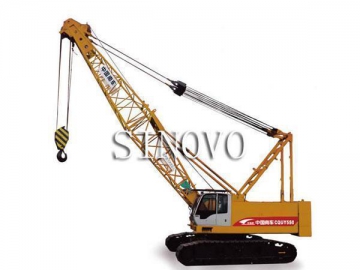

Grue hydraulique sur chenille CQUY1500
Caractéristiques techniques de la grue hydraulique sur chenilles
1. Moteur Cummins importé conforme au standard d'émission Euro III adopté pour assurer l'efficience énergétique et la protection environnementale.
2. Les tubes structuraux principaux de la flèche principale et auxiliaire sont faits de tubes en acier de haute résistance importés et soudés. Aussi, en comparaison aux produits courants, notre grue hydraulique sur chenilles offre un coefficient desécurité et une capacité de portance plus élevés.
3. Le système hydraulique Rexroth et le réducteur Rexroth fournissent à notre grue hydraulique une haute fiabilité et un fonctionnement équilibré.
4. La grue sur chenille est conçue avec un système de refroidissement indépendant pour son système hydraulique.
5. Un limiteur de couple PALFIN, une marque chinoise réputée, est utilisé pour conserver la grue mobile fiable et sûre.
6. Le câble métallique GOLFO assure une plus grande fiabilité et stabilité des performances de la machine.
Données techniques de la grue hydraulique sur chenilles| Modèles | CQUY500 | CQUY550 | CQUY800 | CQUY1500 | CQUY2600 |
| Poids de levage max : flèche principale | 50t | 55t | 80t | 150t | 260t |
| Poids de levage max : flèche auxiliaire | 5t | 5t | 8t | 13t | 25t |
| Couple de levage max | 185(t.m) | 203.5(t.m) | 320(t.m) | 826(t.m) | 1300(t.m) |
| Longueur de flèche principale | 13-52(m) | 13-52(m) | 13-58(m) | 18-81(m) | 15.2-90.4(m) |
| Longueur de flèche auxiliaire fixe | 9.15-15.25(m) | 9.15-15.25(m) | 9-18(m) | 13-31(m) | 13-36(m) |
| Longueur max de flèche principale + flèche auxiliaire | 43+15.25(m) | 43+15.25(m) | 49+18(m) | 69+31(m) | 66.2+36(m) |
| Longueur max de flèche principale + flèche auxiliaire de tour | / | / | / | / | 54.2+61(m) |
| Angle de flèche principale | 30-80º | 30-80º | 30-80º | 30-80º | 30-80º |
| Vitesse de câble métallique (levage) | 110(m/min) | 110(m/min) | 116/ 58 (m/min) | 80 / 30 (m/min) | 136(m/min) |
| Vitesse de câble métallique (descente) | 110(m/min) | 110(m/min) | 116 / 58 (m/min) | 80 / 30 (m/min) | 136(m/min) |
| Vitesse d'orientation | 2.7(r/min) | 2.8(r/min) | 3(r/min) | 2(r/min) | 1.7(r/min) |
| Vitesse de déplacement | 1.3(km/h) | 1.39(km/h) | 1.3(km/h) | 1.2(km/h) | 1.2(km/h) |
| Aptitude en côte | 40% | 40% | 30% | 30% | 30% |
| Contrepoids | 16.5t | 17t | 25.4t | 58t | 88t |
| Pression au sol | 0.069(Mpa) | 0.069(Mpa) | 0.082(Mpa) | 0.093(Mpa) | 0.114(Mpa) |
| Puissance du moteur | 128 kw | 142kw | 209kw | 242kw | 242kw |
| Poids brut | 52t(flèche principale) | 55t(flèche principale) | 83t(flèche principale) | 153t | 254t |
