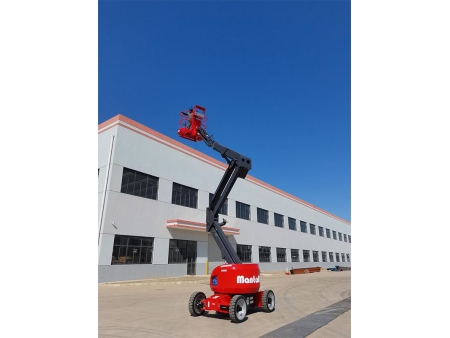

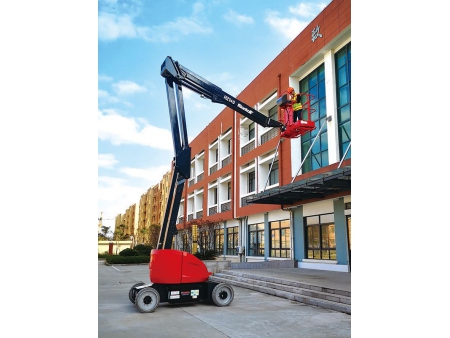

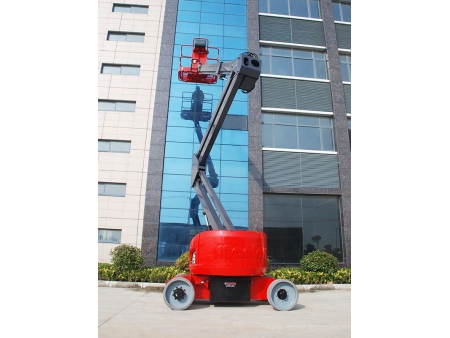

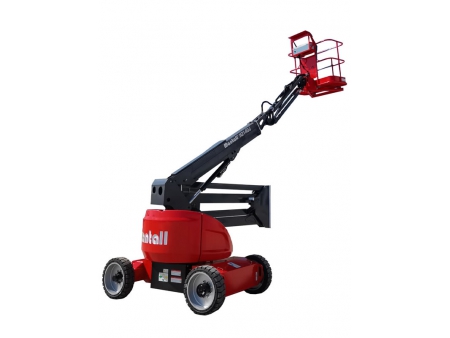

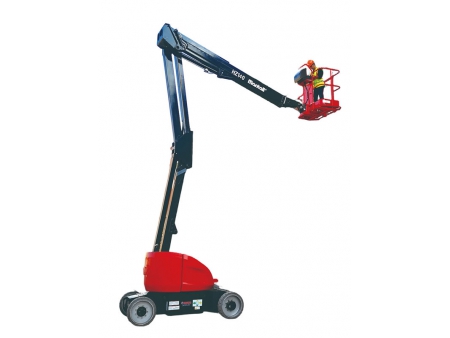

Nacelle à flèche articulée, HZ120/HZ140/HZ140J / Nacelle articulée automotrice

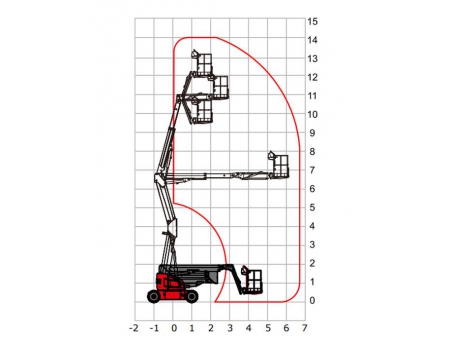

Les nacelles articulées automotrices HZ120/HZ140/HZ140J Mantall sont conçues et fabriquées pour atteindre des hauteurs de travail allant jusqu'à 14 mètres. Grâce à leurs bras articulés à multiples sections, ces nacelles à flèche articulée permettent un positionnement précis multidirectionnel et des opérations de levage efficaces, facilitant l'accès aux zones difficiles et le contournement des obstacles. Dotées d'une tourelle rotative à 360 degrés et d'une plateforme de travail capable de monter, descendre et pivoter latéralement, elles offrent une grande flexibilité, permettant aux opérateurs de travailler en toute simplicité. Équipées de pneus non marquants ultra-silencieux, ces plateformes élévatrices sont parfaitement adaptées aux applications en intérieur, protégeant les surfaces des sols. Les modèles HZ120/HZ140/HZ140J intègrent un joystick proportionnel à effet Hall et un système de contrôle intelligent CAN, ce qui simplifie la maintenance et les mises à jour, tout en permettant aux opérateurs d'effectuer plusieurs actions simultanément avec fluidité.
- Plate-forme autonivelante
- Plate-forme de rotation hydraulique
- Commandes entièrement proportionnelles à effet Hall
- Confirmation de la conduite
- Câblage CA de la plate-forme
- Klaxon
- Compteur horaire
- Alarme d'inclinaison
- Entraînement positif à la traction
- Moteur à double vitesse
- Pompe de secours
- Contrôle intelligent CAN
- Capteur de surcharge
- Plate-forme portail battant
- Plateforme à effet de levier alternatif
- Ligne aérienne vers la plate-forme
- Refroidisseur d'huile hydraulique
- Paquets pour environnement hostile
- Paquets d'air anti-crash
- Plateau d'outils
- Systèmes d'alarme
- Éclairage de travail de la plate-forme
| Modèles | HZ120 | HZ140/HZ140J | HZ160/HZ160J | HZ200J |

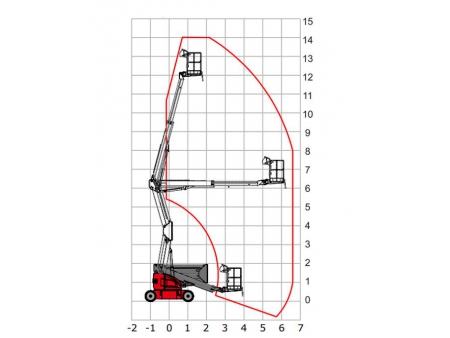

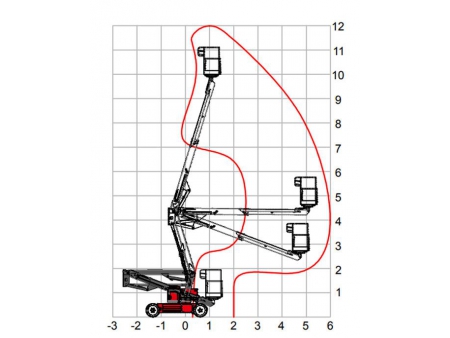

| Hauteur de travail max. m | 12m | 14m | 16m | 20m |
| Hauteur de plate-forme max. m | 10m | 12m | 14m | 18m |
| Portée maximale m | 6m | 7.04/7.259m | 8.22m/8.32m | 11m |
| Dégagement max en amont et en aval | 4.2m | 6.33m | 6.92m/7.47m | 7.71m |
| Capacité de levage max. kg | 200kg | 230kg | 230kg | 230kg |

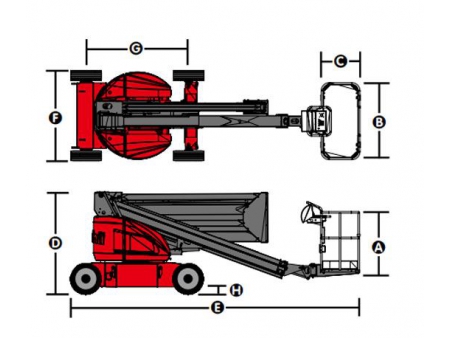

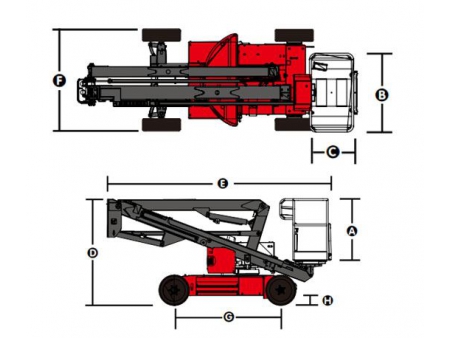

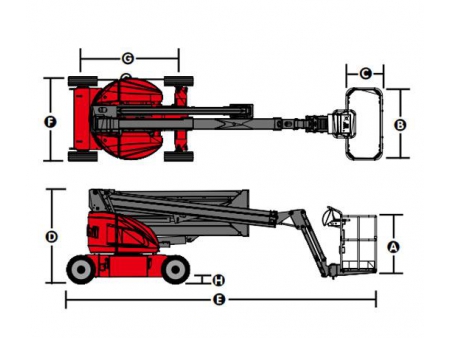

| Taille de plate-forme B*C*A | 1.16m×0.65m×1.1m | 1.5m×0.76m×1.1m | 1.5m×0.76m×1.1m | 1.8m×0.76m×1.1m |
| Hauteur repliée D | 1.96m | 2.00m | 2.00m | 2.5m |
| Longueur repliée E | 4.2m | 5.36/6.17 | 5.88m/6.47m | 7.8m |
| Largeur F | 1.5m | 1.75m | 1.75m | 2.5m |
| Empattement G | 1.96m | 2.00m | 2.00m | 2.5m |
| Garde au sol H | 0.18m | 0.14m | 0.14m | 0.3m |
| Rotation du plateau tournant | 360° en continu | 360° en continu | 360° en continu | 360° en continu |
| Basculement du plateau tournant | 0 | 0 | 0 | 0.58 |
| Rotation de la plate-forme | / | 180° | 180° | 180° |
| Balancement de la flèche | / | 0/140° (seulement le HZ140J) | 0/140° (seulement le HZ160J) | 0/135° |
| Nivellement de plateforme | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique |
| Vitesse d'entraînement, en position repliée | 4.0km/h | 3.7km/h | 4.8km/h | 4.0km/h |
| Vitesse d'entraînement, en position relevée | 1.0km/h | 1.0km/h | 1.0km/h | 1.0km/h |
| Aptitude en pente | 25% | 30% | 30% | 45% |
| Angle d'inclinaison max. | 3° | 3° | 3° | 3° |
| Force latérale maximale N | 400N | 400N | 400N | 400N |
| Vitesse maximale du vent autorisée | 12.5m/s | 12.5m/s | 12.5m/s | 12.5m/s |
| Rayon de braquage min. (intérieur) | 1.9m | 2.3m | 1.1m | 2.51m |
| Rayon de braquage min. (extérieur) | 4.2m | 3.5m | 3.50m | 5.69m |
| Nombre de roues motrices | 2 | 2 | 2 | 2 |
| Numéro de roues directrices | 2 | 2 | 2 | 2 |
| Commandes | Commande proportionnelle électro-hydraulique | |||
| Tension du système | DC24V | DC24V | DC24V | DC24V |
| Capacité du réservoir hydraulique | 32L | 35L | 35L | 68L |
| Taille des pneus | 22*7*16 | 600*190 | 600*190 | 355/55D-625 |
| Puissance | DC48V/225Ah | DC48V/320Ah | DC48V/320Ah | DC48V/420Ah |
| Poids total | 4.0T | 5.6T/6.34T | 6.49T/6.64T | 6T |
- HZ120
- HZ140
- HZ140J
