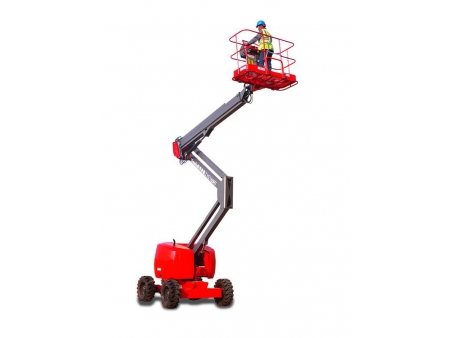

Nacelle à flèche articulée, HZ160RT/HZ160JRT / Nacelle élévatrice à flèche articulée automotrice

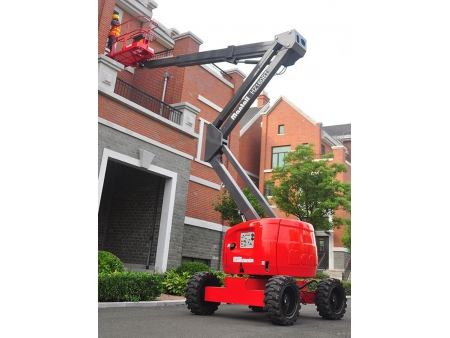

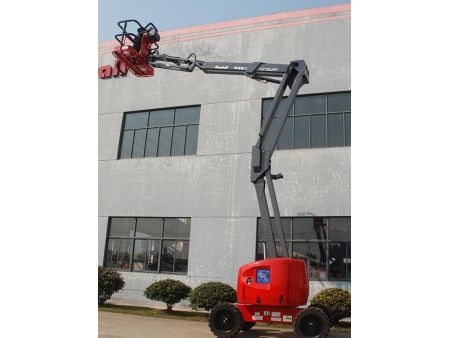

Les nacelles à bas articulé automotrices HZ160RT/HZ160JRT de Mantall, conçues pour atteindre une hauteur de travail allant jusqu’à 16 mètres, sont idéales pour des opérations de positionnement précis multidirectionnel et de levage, permettant aux opérateurs d’accéder à des zones de travail difficiles d’accès tout en contournant les obstacles. Grâce à leur tourelle rotative à 360 degrés et à une plateforme de travail capable de se déplacer vers le haut, le bas, la gauche et la droite, ces plateformes élévatrices facilitent grandement les tâches des opérateurs. Parfaites pour une utilisation en intérieur, elles protègent également les sols grâce à leurs pneus non marquants ultra-silencieux. Ces nacelles articulées automotrices sont équipées d’un joystick à effet Hall entièrement proportionnel et d’un système de contrôle intelligent CAN, simplifiant l’entretien et la mise à niveau tout en permettant d’exécuter plusieurs actions simultanément.
- Plate-forme autonivelante
- Plate-forme de rotation hydraulique
- Commandes entièrement proportionnelles à effet Hall
- Confirmation de la conduite
- Câblage CA de la plate-forme
- Klaxon
- Compteur horaire
- Alarme d'inclinaison
- Entraînement positif à la traction
- Moteur à double vitesse
- Pompe de secours
- Contrôle intelligent CAN
- Capteur de surcharge
- Plate-forme de 2,4m
- Plate-forme portail battant
- Plateforme à effet de levier alternatif
- Ligne aérienne vers la plate-forme
- Refroidisseur d'huile hydraulique
- Paquets pour environnement hostile
- Paquets d'air anti-crash
- Plateau d'outils
- Systèmes d'alarme
- Éclairage de travail de la plate-forme
| Modèles | HZ140RT/HZ140JRT | HZ160RT/HZ160JRT | HZ180JRT | HZ200JRT | HZ260JRT |
| Hauteur de travail max. m | 14m | 16m | 18m | 20m | 26m |
| Hauteur de plate-forme max. m | 12m | 14m | 16m | 18m | 24m |
| Portée maximale m | 7.01m/7.08m | 8.19m/8.4m | 9.5m | 11.1m | 15.1m |
| Hauteur maximale de passage m | 6.27m/6.5m | 7.09m/7.71m | 7.6m | 8.9m | 10.3m |
| Capacité de levage max. kg | 230kg | 230kg | 230kg | 230kg | 230kg |

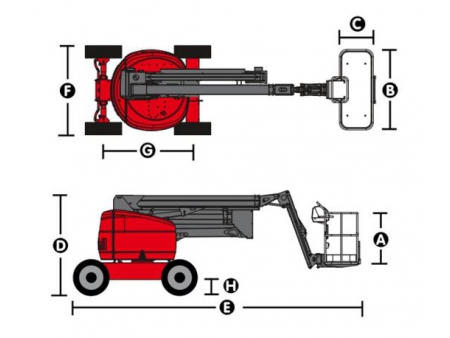

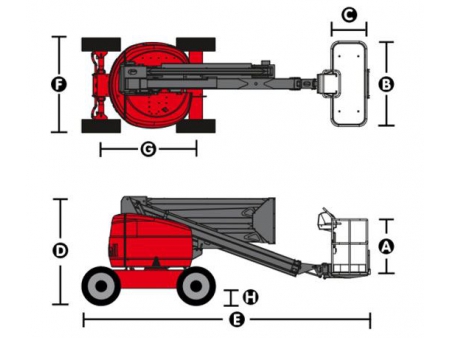

| Taille de plate-forme B*C*A | 1.8m×0.76m×1.17m | 1.8×0.76×1.17m | 1.83m×0.76m×1.1m | 2.4m×0.9m×1.1m | 2.4m×0.9m×1.1m |
| Hauteur repliée D | 2.30m | 2.30m | 2.50m | 2.50m | 2.70m |
| Longueur repliée E | 5.63m/6.58m | 6.14m/6.87m | 8m | 8.60m | 9m |
| Largeur F | 2.00m | 2.00m | 2.30m | 2.50m | 2.50m |
| Empattement G | 2.00m | 2.00m | 2.10m | 2.50m | 2.8m |
| Garde au sol H | 0.36m | 0.36m | 0.36m | 0.35m | 0.33m |
| Rotation du plateau tournant | 360° en continu | 360° en continu | 360° en continu | 360° en continu | 360° en continu |
| Basculement du plateau tournant | 0 | 0 | 0 | 0 | 0 |
| Rotation de la plate-forme | 0/180° | ||||
| Balancement de la flèche | 0/140° (seulement le HZ140JRT) | 0/140° (seulement le HZ160JRT) | 0/135° | 0/137° | 0/135° |
| Nivellement de plateforme | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique |
| Vitesse d'entraînement, en position repliée | 3.0km/h (7.0km/h 4wd） | 4.9km/h (7.0km/h 4wd） | 4.8km/h | 4.8km/h | 4.8km/h |
| Vitesse d'entraînement, en position relevée | 1.0km/h | ||||
| Aptitude en pente | 30%（45%4WD） | 30%（45%4WD） | 30%(45%4WD) | 30%（45%4WD） | 30% |
| Nombre de roues motrices | 2/4WD | 2/4WD | 4WD | 2/4WD | 2WD |
| Numéro de roues directrices | 2 | 2 | 2 | 2 | 2 |
| Tension du système | DC12V | DC 12V | DC12V | DC12V | DC12V |
| Commandes | Contrôle proportionnel électrique | Contrôle proportionnel électrique | Contrôle proportionnel électrique | Contrôle proportionnel électrique | Contrôle proportionnel électrique |
| Rayon de braquage min. (intérieur) | 4.0m | 4.0m | 4.5m | 5.4m | 4.5m |
| Rayon de braquage min. (extérieur) | 2.30m | 1.7m | 1.7m | 2.2m | 2.1m |
| Force latérale maximale | 400N | 400N | 400N | 400N | 400N |
| Angle d'inclinaison maximal | 3° | 3° | 3° | 3° | 3° |
| Vitesse maximale du vent autorisée | 12.5m/s | 12.5m/s | 12.5m/s | 12.5m/s | 12.5m/s |
| Capacité du réservoir hydraulique | 70L | 70L | 170L | 170L | 170L |
| Capacité du réservoir de carburant | 65L | 65L | 140L | 85L | 140L |
| Taille des pneus | 33*12-20 | 33*12-20 | 355/55D-625 | 355/55D-625 | 385/55D-24 Solid tire |
| Puissance | Moteur diesel Perkins 404D | Moteur diesel Perkins 404D | Yanmar 4TNV88 | Yanmar 4TNV88 | Cummins QSFT2.8-C |
| Poids total | 5.6T/6.3T | 6.35T/6.8T | 8.42T | 11.985T | 13T |

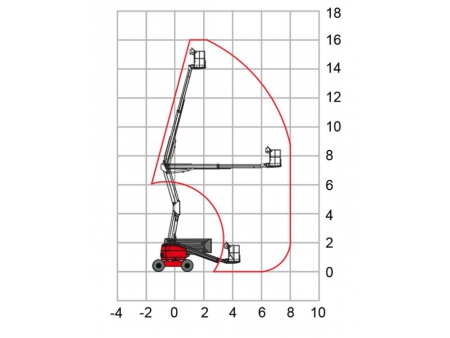

- HZ160RT

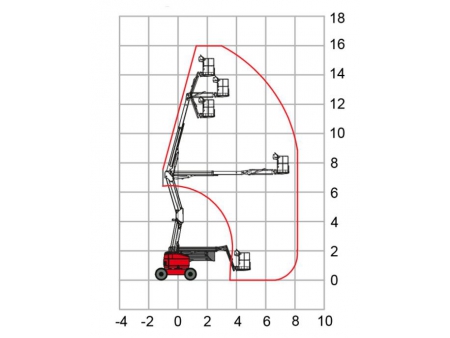

- HZ160JRT
