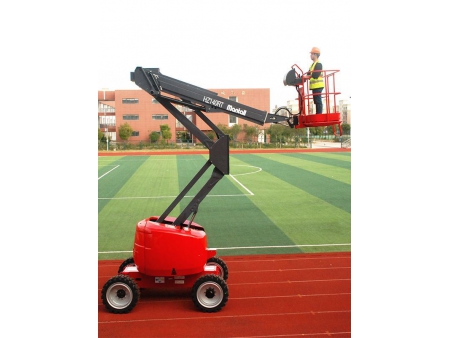

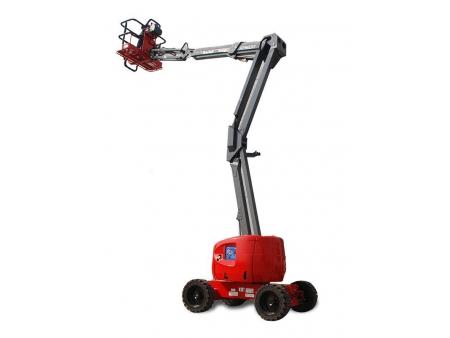

Nacelle à flèche articulée, HZ140RT/HZ140JRT / Nacelle élévatrice automotrice à bras articulés

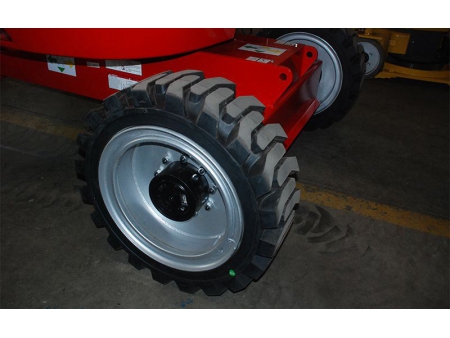

Réalisées pour atteindre des hauteurs de travail allant jusqu’à 14 mètres, les nacelles articulées automotrices HZ140RT/HZ140JRT sont adéquates pour des opérations de positionnement précis multidirectionnel et de levage, permettant aux opérateurs d’accéder facilement à des zones difficiles tout en évitant les obstacles. Grâce à leur tourelle rotative à 360 degrés et à leur plateforme de travail capable de se déplacer verticalement et latéralement, ces nacelles élévatrices automotrices à bras articulés simplifient l’exécution des tâches par les opérateurs. Dotées de pneus non marquants ultra-silencieux, elles sont particulièrement adaptées aux applications en intérieur, tout en préservant les surfaces. Les nacelles HZ140RT/HZ140JRT intègrent également un joystick proportionnel à effet Hall et un système de contrôle intelligent CAN, qui facilitent la maintenance et les mises à jour, tout en permettant de réaliser plusieurs actions simultanées avec une grande efficacité.
- Plate-forme autonivelante
- Plate-forme de rotation hydraulique
- Commandes entièrement proportionnelles à effet Hall
- Confirmation de la conduite

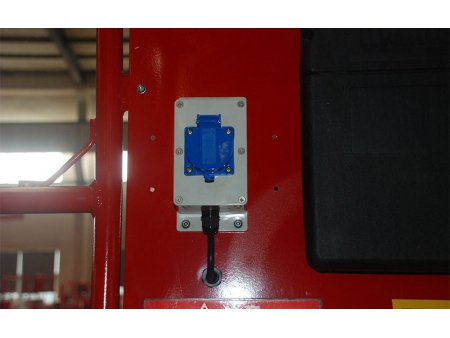

- Câblage CA de la plate-forme
- Klaxon
- Compteur horaire
- Alarme d'inclinaison
- Entraînement positif à la traction
- Moteur à double vitesse
- Pompe de secours

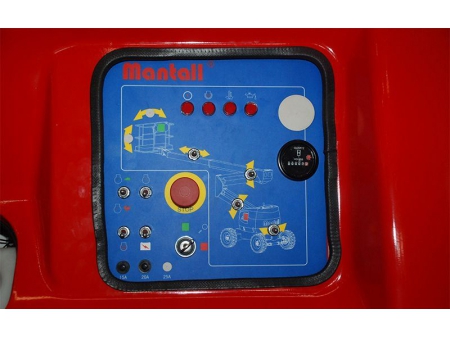

- Contrôle intelligent CAN
- Capteur de surcharge
- Plate-forme de 2,4m
- Plate-forme portail battant
- Plateforme à effet de levier alternatif
- Ligne aérienne vers la plate-forme
- Refroidisseur d'huile hydraulique
- Paquets pour environnement hostile
- Paquets d'air anti-crash
- Plateau d'outils
- Systèmes d'alarme
- Éclairage de travail de la plate-forme
| Modèles | HZ140RT/HZ140JRT | HZ160RT/HZ160JRT | HZ180JRT | HZ200JRT | HZ260JRT |
| Hauteur de travail max. m | 14m | 16m | 18m | 20m | 26m |
| Hauteur de plate-forme max. m | 12m | 14m | 16m | 18m | 24m |
| Portée maximale m | 7.01m/7.08m | 8.19m/8.4m | 9.5m | 11.1m | 15.1m |
| Hauteur maximale de passage m | 6.27m/6.5m | 7.09m/7.71m | 7.6m | 8.9m | 10.3m |
| Capacité de levage max. kg | 230kg | 230kg | 230kg | 230kg | 230kg |

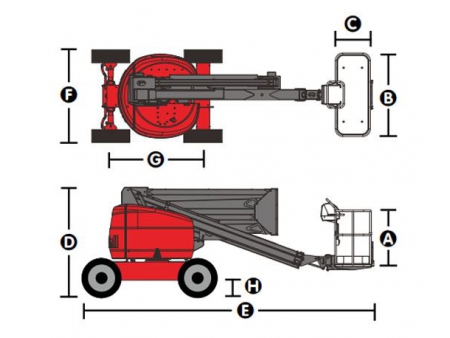

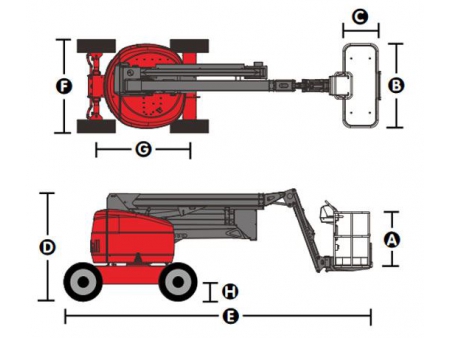

| Taille de plate-forme B*C*A | 1.8m×0.76m×1.17m | 1.8×0.76×1.17m | 1.83m×0.76m×1.1m | 2.4m×0.9m×1.1m | 2.4m×0.9m×1.1m |
| Hauteur repliée D | 2.30m | 2.30m | 2.50m | 2.50m | 2.70m |
| Longueur repliée E | 5.63m/6.58m | 6.14m/6.87m | 8m | 8.60m | 9m |
| Largeur F | 2.00m | 2.00m | 2.30m | 2.50m | 2.50m |
| Empattement G | 2.00m | 2.00m | 2.10m | 2.50m | 2.8m |
| Garde au sol H | 0.36m | 0.36m | 0.36m | 0.35m | 0.33m |
| Rotation du plateau tournant | 360° en continu | 360° en continu | 360° en continu | 360° en continu | 360° en continu |
| Basculement du plateau tournant | 0 | 0 | 0 | 0 | 0 |
| Rotation de la plate-forme | 0/180° | ||||
| Balancement de la flèche | 0/140° (seulement le HZ140JRT) | 0/140° (seulement le HZ160JRT) | 0/135° | 0/137° | 0/135° |
| Nivellement de plateforme | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique |
| Vitesse d'entraînement, en position repliée | 3.0km/h (7.0km/h 4wd） | 4.9km/h (7.0km/h 4wd） | 4.8km/h | 4.8km/h | 4.8km/h |
| Vitesse d'entraînement, en position relevée | 1.0km/h | ||||
| Aptitude en pente | 30%（45%4WD） | 30%（45%4WD） | 30%(45%4WD) | 30%（45%4WD） | 30% |
| Nombre de roues motrices | 2/4WD | 2/4WD | 4WD | 2/4WD | 2WD |
| Numéro de roues directrices | 2 | 2 | 2 | 2 | 2 |
| Tension du système | DC12V | DC 12V | DC12V | DC12V | DC12V |
| Commandes | Contrôle proportionnel électrique | Contrôle proportionnel électrique | Contrôle proportionnel électrique | Contrôle proportionnel électrique | Contrôle proportionnel électrique |
| Rayon de braquage min. (intérieur) | 4.0m | 4.0m | 4.5m | 5.4m | 4.5m |
| Rayon de braquage min. (extérieur) | 2.30m | 1.7m | 1.7m | 2.2m | 2.1m |
| Force latérale maximale | 400N | 400N | 400N | 400N | 400N |
| Angle d'inclinaison maximal | 3° | 3° | 3° | 3° | 3° |
| Vitesse maximale du vent autorisée | 12.5m/s | 12.5m/s | 12.5m/s | 12.5m/s | 12.5m/s |
| Capacité du réservoir hydraulique | 70L | 70L | 170L | 170L | 170L |
| Capacité du réservoir de carburant | 65L | 65L | 140L | 85L | 140L |
| Taille des pneus | 33*12-20 | 33*12-20 | 355/55D-625 | 355/55D-625 | 385/55D-24 Solid tire |
| Puissance | Moteur diesel Perkins 404D | Moteur diesel Perkins 404D | Yanmar 4TNV88 | Yanmar 4TNV88 | Cummins QSFT2.8-C |
| Poids total | 5.6T/6.3T | 6.35T/6.8T | 8.42T | 11.985T | 13T |

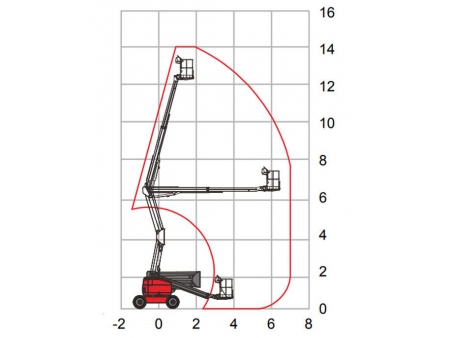

- HZ140RT

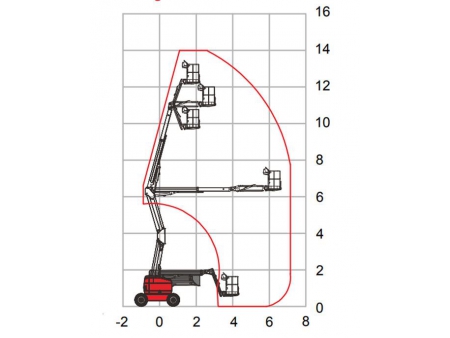

- HZ140JRT
- La hauteur du système métrique est supérieure de 2 mètres à la hauteur de la plate-forme, la hauteur impériale est supérieure de 6 pieds à la hauteur de la plate-forme.
- En position haute, la nacelle élévatrice est destinée à fonctionner uniquement sur une surface plane et solide.
- La capacité de montée est adaptée à la conduite sur les pentes, se référer au manuel de l'opérateur pour plus de détails sur le niveau de la classe de pente.
- Le poids est conforme aux conditions et aux normes qui varient d'un pays à l'autre.
