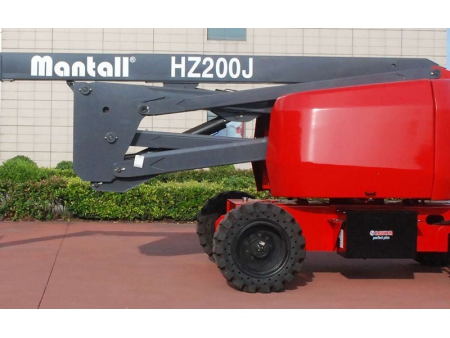

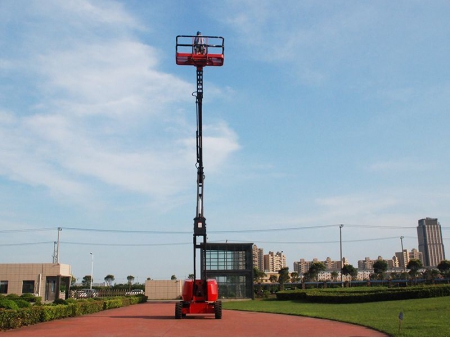

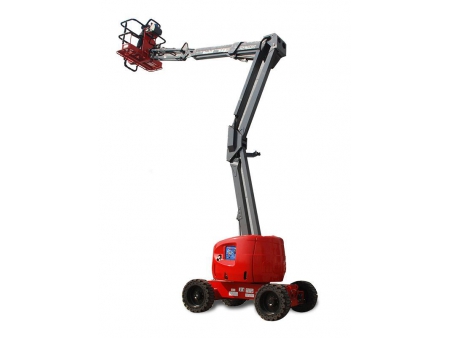

Nacelle à flèche articulée, HZ200J / Nacelle à bras articulé automotrice

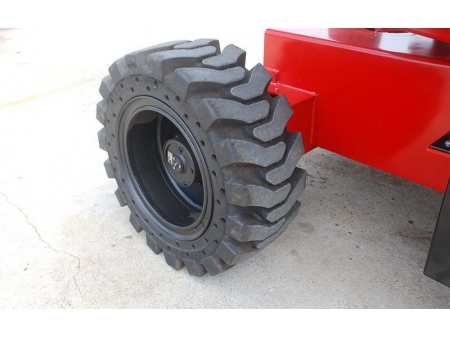

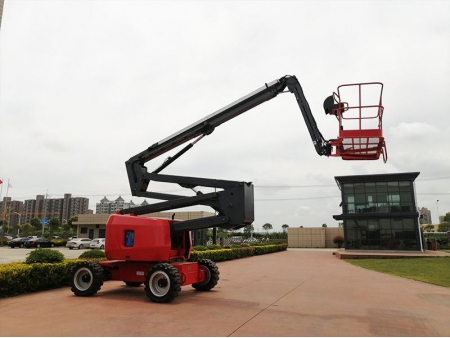

Conçue pour atteindre une hauteur de travail de 20 mètres, la nacelle à flèche articulée automotrice HZ200J offre des capacités de positionnement précis multidirectionnel et d’opérations de levage, permettant aux opérateurs d’accéder aux zones difficiles tout en contournant les obstacles. Équipée d’une tourelle rotative à 360 degrés et d’une plateforme de travail capable de mouvements verticaux et latéraux, cette nacelle articulée facilite l’exécution des tâches en toute simplicité. Grâce à ses pneus non marquants ultra-silencieux, elle est parfaitement adaptée aux applications en intérieur, tout en protégeant les surfaces. De plus, le modèle HZ200J intègre un joystick proportionnel à effet Hall et un système de contrôle intelligent CAN, rendant la maintenance et les mises à jour plus aisées, tout en permettant d’effectuer plusieurs actions simultanées avec efficacité et précision.
- Plate-forme autonivelante
- Plate-forme de rotation hydraulique
- Commandes entièrement proportionnelles à effet Hall
- Confirmation de la conduite
- Câblage CA de la plate-forme
- Klaxon
- Compteur horaire
- Alarme d'inclinaison
- Entraînement positif à la traction
- Moteur à double vitesse
- Pompe de secours
- Contrôle intelligent CAN
- Capteur de surcharge
- Plate-forme portail battant
- Plateforme à effet de levier alternatif
- Ligne aérienne vers la plate-forme
- Refroidisseur d'huile hydraulique
- Paquets pour environnement hostile
- Paquets d'air anti-crash
- Plateau d'outils
- Systèmes d'alarme
- Éclairage de travail de la plate-forme
| Modèles | HZ120 | HZ140/HZ140J | HZ160/HZ160J | HZ200J |

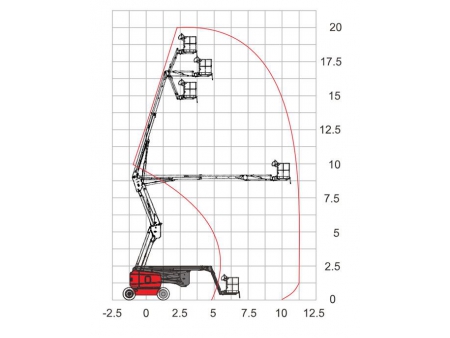

| Hauteur de travail max. m | 12m | 14m | 16m | 20m |
| Hauteur de plate-forme max. m | 10m | 12m | 14m | 18m |
| Portée maximale m | 6m | 7.04/7.259m | 8.22m/8.32m | 11m |
| Dégagement max en amont et en aval | 4.2m | 6.33m | 6.92m/7.47m | 7.71m |
| Capacité de levage max. kg | 200kg | 230kg | 230kg | 230kg |

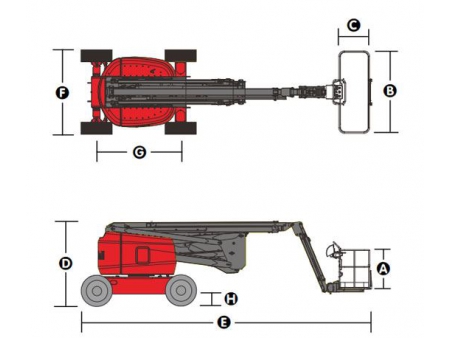

| Taille de plate-forme B*C*A | 1.16m×0.65m×1.1m | 1.5m×0.76m×1.1m | 1.5m×0.76m×1.1m | 1.8m×0.76m×1.1m |
| Hauteur repliée D | 1.96m | 2.00m | 2.00m | 2.5m |
| Longueur repliée E | 4.2m | 5.36/6.17 | 5.88m/6.47m | 7.8m |
| Largeur F | 1.5m | 1.75m | 1.75m | 2.5m |
| Empattement G | 1.96m | 2.00m | 2.00m | 2.5m |
| Garde au sol H | 0.18m | 0.14m | 0.14m | 0.3m |
| Rotation du plateau tournant | 360° en continu | 360° en continu | 360° en continu | 360° en continu |
| Basculement du plateau tournant | 0 | 0 | 0 | 0.58 |
| Rotation de la plate-forme | / | 180° | 180° | 180° |
| Balancement de la flèche | / | 0/140° (seulement le HZ140J) | 0/140° (seulement le HZ160J) | 0/135° |
| Nivellement de plateforme | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique | Nivellement hydraulique |
| Vitesse d'entraînement, en position repliée | 4.0km/h | 3.7km/h | 4.8km/h | 4.0km/h |
| Vitesse d'entraînement, en position relevée | 1.0km/h | 1.0km/h | 1.0km/h | 1.0km/h |
| Aptitude en pente | 25% | 30% | 30% | 45% |
| Angle d'inclinaison max. | 3° | 3° | 3° | 3° |
| Force latérale maximale N | 400N | 400N | 400N | 400N |
| Vitesse maximale du vent autorisée | 12.5m/s | 12.5m/s | 12.5m/s | 12.5m/s |
| Rayon de braquage min. (intérieur) | 1.9m | 2.3m | 1.1m | 2.51m |
| Rayon de braquage min. (extérieur) | 4.2m | 3.5m | 3.50m | 5.69m |
| Nombre de roues motrices | 2 | 2 | 2 | 2 |
| Numéro de roues directrices | 2 | 2 | 2 | 2 |
| Commandes | Commande proportionnelle électro-hydraulique | |||
| Tension du système | DC24V | DC24V | DC24V | DC24V |
| Capacité du réservoir hydraulique | 32L | 35L | 35L | 68L |
| Taille des pneus | 22*7*16 | 600*190 | 600*190 | 355/55D-625 |
| Puissance | DC48V/225Ah | DC48V/320Ah | DC48V/320Ah | DC48V/420Ah |
| Poids total | 4.0T | 5.6T/6.34T | 6.49T/6.64T | 6T |
