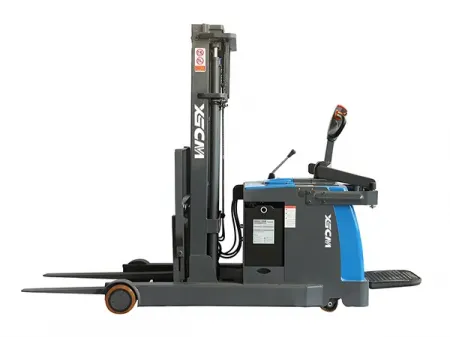

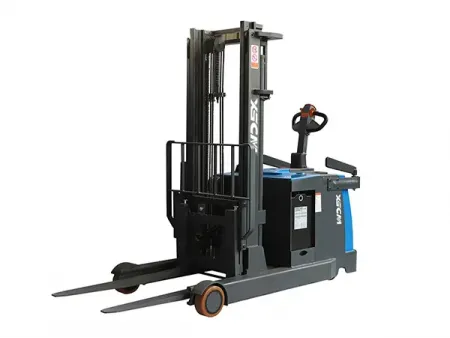

Chariot à mât rétractable électrique à conducteur debout STR10E/15E/20E
Demande de devis
Chariot à mât rétractable avec options de capacité de charge maximale de 1000, 1500 et 2000 kg
- Capacité de charge maximale
1000-2000 kg - Centre de charge
500 mm - Hauteur de levage maximale
1600 mm - Longueur de portée
570 mm
Spécifications
| Modèle | | | |
| Capacité de charge maximale | 1000 kg | 1500 kg | 2000 kg |
| Centre de charge | 500 mm | 500 mm | 500 mm |
| Hauteur de levage maximale | 1600 mm | 1600 mm | 1600 mm |
| Longueur de la portée | 570 mm | 570 mm | 570 mm |
| Angle d'inclinaison (haut/bas) | 3°/5° | 3°/5° | 3°/5° |
| Vitesse de déplacement (sans charge) | 5.2 km/h | 5.2 km/h | 5.2 km/h |
| Vitesse de déplacement (avec charge) | 5.2 km/h | 5.2km/h | 5.2 km/h |
| Vitesse de levage (sans charge) | 115 mm/s | 115 mm/s | 115 mm/s |
| Vitesse de levage (avec charge) | 92 mm/s | 92 mm/s | 92 mm/s |
| Vitesse d'abaissement (sans charge) | 173mm/s | 173mm/s | 173 mm/s |
| Vitesse d'abaissement (avec charge) | 530 mm/s | 530 mm/s | 530 mm/s |
| Aptitude en pente (sans charge) | 5% | 5% | 5% |
| Aptitude en pente (avec charge) | 5% | 5% | 5% |
| Pouds de service (avec batterie) | 2102 kg | 2102 kg | 2262 kg |
Dimensions
| Longueur hors tout (excluant la longueur de la fourche et celle de la portée du mât) | 1890 mm | 1890 mm | 1890 mm |
| Longueur hors tout (y compris la longueur des fourches, à l'exclusion de la longueur de la portée du mât) | 2307 mm | 2307 mm | 2307 mm |
| Longueur hors tout (y compris la longueur des fourches, à l'exclusion de la longueur de la portée du mât) | 2420 mm | 2420 mm | 2420 mm |
| Longueur hors tout (y compris la longueur de la flèche du mât) | 2950 mm | 2950 mm | 2950 mm |
| Largeur hors tout du cadre | 1034 mm | 1034 mm | 1034 mm |
| Hauteur hors tout lorsque le mât est abaissé au plus bas niveau | 2200 mm | 2200 mm | 2200 mm |
| Hauteur hors tout lorsque le mât est levé au plus haut niveau. | 2636 mm | 2636 mm | 2641 mm |
| Empattement | 1510 mm | 1510 mm | 1510 mm |
| Taille de la fourche | 1070×35×100 mm | 1070×35×100 mm | 1070×40×100 mm |
| Plage réglable de la largeur extérieure des fourches | 210-700 mm | 210-700 mm | 210-700 mm |
| Hauteur de la fourche lorsqu'elle est abaissée au plus bas niveau | 60 mm | 60 mm | 65 mm |
| Garde au sol minimale | 55 mm | 55 mm | 55 mm |
| Largeur théorique de l'allée minimale pour un empilage à angle droit (1200×1000) | 2640 mm | 2640 mm | 2640 mm |
| Rayon de braquage minimal (sans plateforme) | 1771 mm | 1771 mm | 1771 mm |
| Rayon de braquage minimal (avec plateforme) | 2193 mm | 2193 mm | 2193 mm |
Pneu
| Hauteur du protecteur en haut | 2215 mm | 2215 mm | 2215 mm |
| Roue avant | 210×85 mm | 210×85 mm | 210×85 mm |
| Roue motrice | 230×75 mm | 230×75 mm | 230×75 mm |
| Roue pivotante | 130×55 mm | 130×55 mm | 130×55 mm |
| Matériau des roues | Polyuréthane | Polyuréthane | Polyuréthane |
Composants électriques
| Type de moteur d'entraînement | Moteur série AC | Moteur série AC | Moteur série AC |
| Puissance du moteur d'entraînement | 1.5 kW | 1.5 kW | 1.5 kW |
| Type de moteur de levage | Moteur série CC | Moteur série CC | Moteur série CC |
| Puissance du moteur de levage | 3 kW | 3 kW | 3 kW |
Batterie
| Tension | 24 V | 24 V | 24 V |
| Capacité | 210 Ah | 210 Ah | 240 Ah |
| Poids | 195 kg | 195 kg | 222 kg |
Mât
| Type de mât | Hauteur maximale de la fourche | Hauteur du mât abaissé | Hauteur du mât levé | Hauteur de levage libre |
| Simplex ou duplex (mât à 2 étages) | 2000 mm | 1475 mm | 3036 mm | |
| 2500 mm | 1725 mm | 3536 mm | ||
| 3000 mm | 1925 mm | 4036 mm | ||
| 3500 mm | 2225 mm | 4536 mm | ||
| 4000 mm | 2475 mm | 5036 mm | ||
| Mât triplex (levée libre totale en 3 étapes) | 4000 mm | 1848 mm | 5013 mm | 1361/1366 mm |
| 4500 mm | 2015 mm | 5513 mm | 1527/1532 mm | |
| 5000 mm | 2238 mm | 6033 mm | 1701/1706 mm | |
| 5500 mm | 2398 mm | 6511 mm | 1859/1864 mm | |
| 6000 mm | 2577 mm | 7035 mm | 2035/2040 mm |
