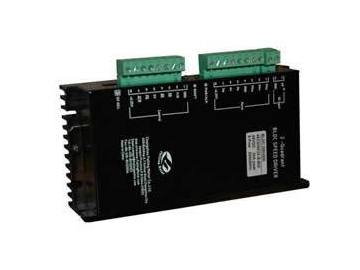

Commande de moteur électrique sans balais DC 48V Manufacturer

Commande de moteur électrique sans balais DC 48V

Demande de devis

À propos de: http://motor-fulling.fr/8-4-48v-brushless-motor-driver.html

48ZWSK50-B

Caractéristiques
La commande de moteur sans balais DC 48V est caractérisée par un courant important, un fonctionnement à deux quadrants, une régulation de vitesse, un contrôle de rotation en sens inverse et avant, une vitesse de sortie du signal et une alarme de défaillance.

Spécifications

Modèle	48ZWSK50-B
Tension V DC	48 (56V max.)
Phases	3 phases
Courant de crête A	50
Courant continu A	25
Capteur à effet Hall	3 capteurs à effet Hall, 120 degrés (angle électrique), opération 6.25V
Durée de vitesse croissante S	0.5-10
Signal d'entrée	5V TTL ou CMOS (6.25V max.)
Vitesse maximale (SV=4V, SV gain=1)	1500rpm/3000rpm/6000rpm/12000rpm (Optionnel)
Tension et vitesse gain (SV)	0-1.0 (Gain=1 quand SV est ajusté à droite)
Mode de contrôle	Contrôle de vitesse en boucle fermée PI
Protection basse tension V	16V min.
Dimensions	221mm×82mm×45mm
Fréquence de découpage KHz	10
Poids Kg	0.5
Signaux de commande: F/R---Haute = Avant, Basse = Arrière; EN---Haute= Désactiver, Basse=Activer; BK---Basse= Frein moteur, Haute=Opération; SV---Vitesse d'entrée de tension 0-5V; PG---Vitesse de sortie de l'impulsion (sortie OC) 24 impulsions/r à 8 pôles; ALM---Alarme de sortie (sortie OC), Basse= Alarme
