Moteur universel, Moteur AC/DC

Demande de devis

À propos de: http://motors-shanbo.fr/4-universal-motor.html

Shanbo EM peut concevoir et fabriquer des moteurs universels qui peuvent aussi bien être branchés en courant alternatif qu’en courant continu monophasé. Ces moteurs AC/DC peuvent fonctionner dans une plage de 100-240V et 50-60Hz. Ils sont largement utilisés dans les systèmes hydrauliques, les appareils de santé, les outils électriques, etc.

Plage de sélection du moteur

Diamètre extérieur: 86mm, 98mm
Tension: 110VDC (AC), 220VDC (AC)
Vitesse: 8000-12000rpm

Couple: 0.3-1.4Nm
Classe de protection: IP2X
Température de fonctionnement: -40°C – 70°C

Spécifications

EM86HC01

Tension: 115V AC(60Hz)
Vitesse: 11500RPM
Puissance: 0.73HP

Courant: 8A
Mode opérationnel: S2

Classe de protection: IP2X
Autre: F

EM86HC02

Tension: 220V AC(50Hz)
Vitesse: 11500RPM
Puissance: 0.73HP

Courant: 4A
Mode opérationnel: S2

Classe de protection: IP2X
Autre: F

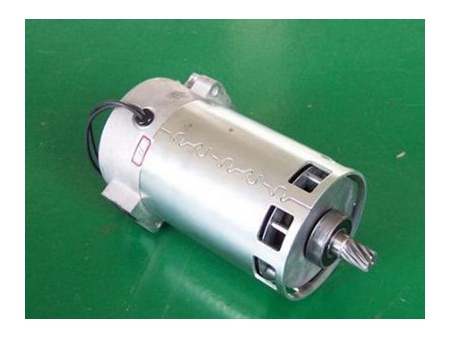

EM98HC01

Tension: 115AC
Vitesse: 11000RPM
Puissance: 1.7HP

Courant: 23A
Mode opérationnel: S2

Classe de protection: IP2X
Autre: F

EM98HC02

Tension: 230AC
Vitesse: 11000RPM
Puissance: 1.7HP

Courant: 11A
Mode opérationnel: S2

Classe de protection: IP2X
Autre: F

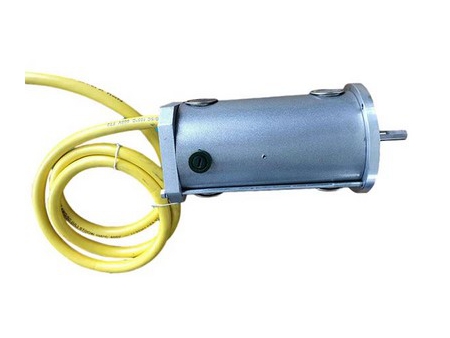

EM86HC05

Tension: 24 DC
Couple: 2N.m
Vitesse: 3800RPM

Puissance: 800W
Courant: 42A
Mode opérationnel: S2

Classe de protection: IP54
Autre: F

Caractéristiques

Facile à utiliser
Un moteur universel peut fonctionner à la fois en courant alternatif qu’en courant continu. Sa vitesse peut être facilement contrôlée, il suffit juste de changer la tension d'entrée.
Haute vitesse, taille compacte, poids léger, puissance de sortie élevée
Comparé aux moteurs en courant alternatif ayant une vitesse de rotation ne dépassant pas 3000 tr/min à fréquence de 50Hz, la vitesse du moteur monophasé n'est pas limitée par la fréquence d'alimentation. Elle varie entre 10000 tr/min et 30000 tr/min. Lorsque la vitesse du moteur est élevée, cela veut dire qu’il y a moins de matériau ferromagnétique et que le moteur universel est plus léger. Le poids du moteur monophasé de 10000 tr/min n'est que la moitié du poids du moteur asynchrone monophasé de 3000 tr/min à puissance égale. Comme exemple, un client exigeait une puissance de sortie pouvant atteindre 1.65kW et un diamètre extérieur de moteur inférieur à 98mm. Seul un moteur à grande vitesse pouvait répondre à ces exigences.
Couple de démarrage élevé, bonne capacité de charge
Le moteur monophasé offre un couple de démarrage plus élevé qui est de 4 à 6 fois le couple nominal. Le couple de démarrage des moteurs monophasés est environ 2 fois le couple nominal. Les moteurs en série peuvent être utilisés dans les outils électriques sans que ça ne se coince. Ils peuvent être utilisés comme servomoteurs pour supporter une charge de démarrage plus lourde, en raison de sa capacité de charge remarquable.
