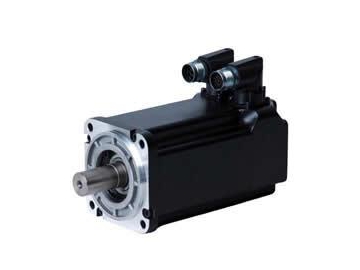

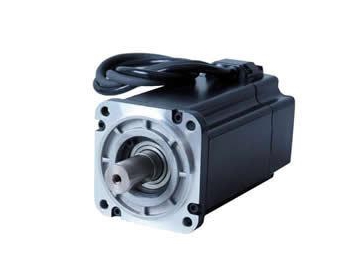

Servomoteur AC 80mm

Demande de devis

À propos de: http://motor-fulling.fr/9-2-80mm-ac-servo-motor.html

Caractéristiques de servomoteur AC série SMH80
1. Ce servomoteur AC est de petite taille et de poids léger. Il est caractérisé par une réponse rapide, une grande vitesse, une faible inertie, un bon fonctionnement et un couple stable.
2. Il a une capacité de surcharge de couple 3 fois plus élevée.
3. La pulsation à vitesse haute ou basse de la course est extrêmement faible. De plus, notre produit se caractérise par un bruit faible.
4. Le niveau de protection est IP65. Notre servomoteur AC peut ainsi s'adapter à des environnements difficiles.

Spécifications

Modèle		SMH80-753026xxL SMH80-753026xxC SMH80-753026xxM	SMH80-1003026xxL SMH80-1003026xxC SMH80-1003026xxM
Puissance nominale Pn (W)		750	1000
Couple nominal Tn (N·m)		2.39	3.18
Vitesse nominale nn (rpm)		3000	3000
Courant nominal In (A)		3.9	6.3
Tension de liaison DC UDC (V)		300	300
Couple maximal Tm (N·m)		7.17	9.48
Courant maximal Im (A)		11.7	18.9
Couple en arrêt Ts (N·m)		2.63	3.3
Courant en arrêt Is (A)		4.29	6.93
Tension constante Ke (V/krpm)		40	34
Couple constant Kt		0.662	0.562
Résistance de ligne RL (Ω)		1.4	0.86
Inductance de ligne LL (mH)		7.5	4.5
Durée électrique constante τe (ms)		5.35	5.23
Durée mécanique constante τm (ms)		0.75	0.89
Inertie du rotor J m (kg·cm2)		1.36	1.9
Nombre de pôles		6	6
Tension maximale de levage du/dt (kV/μ s)		8	8
Classe d'isolation		F	F
Force radiale maximale Fr (N)		335	335
Force axiale maximale Fa (N)		167.5	167.5
Poids (Kg)		3.3	3.9
Dispositif de rétroaction de position		2500p/rotation Codeur incrémental ou résolveur (sin-cos)
Capteur de température		NA
Méthode de refroidissement		Entièrement clos, auto refroidi
Niveau de protection		IP65, étanchéité de l'arbre IP54
Conditions ambiantes	Température	-20℃~40℃
	Humidité	En dessous de 90%RH (aucune condensation)
	Environnement	Sans corrosion, gaz inflammable, gouttes d'huile et poussière
	Installation en altitude	Maxi.4000m Au dessus de 1000m, puissance diminue de 1.5% à chaque 100m
Conditions nominales	Montage	Plaque de dissipation thermique en aluminium anodisé 255mm × 255mm × 6mm
	Température	Lorsque la température ambiante est de 40 ℃, la hausse de température du boîtier est de 60K.
