La conversion d'une alimentation en CC de haute tension en celle de basse tension utilisée par l'équipement électrique du véhicule
Le convertisseur DC-DC (DC/DC) est un composant essentiel des véhicules électriques à énergie nouvelle qui est chargé de convertir l'énergie de haute tension de la batterie principale en courant continu de basse tension utilisé par les systèmes électriques du véhicule, y compris la batterie auxiliaire et d'autres charges de basse tension. Le convertisseur DC/DC joue aussi un rôle crucial en assurant la sécurité des passagers à travers l'isolation du système électrique de haute tension.
Dans plusieurs de configurations des véhicules électriques, les convertisseurs DC-DC sont utilisés pour convertir la haute tension (HT) en 48 et 12 V, ou de 48 à 12 V. Les priorités clées du design des convertisseurs DC-DC incluent la minimisation des pertes d'énergie, la maximisation de l'efficacité et la garantie d'un paquet compact et léger.
Avantages techniques
Offre des solutions évolutives et efficaces, en fournissant de l’énergie stable et nécessaire aux systèmes des véhicules de basse tension.
Le convertisseur DC-DC haute tension (HT/BT) comprend un double système de refroidissement liquide pour assurer le contrôle de la chaleur et avoir une performance optimale, même sous les charges élevées ou les conditions environnementales extrêmes.
Capable de fournir entre 1 et 2 KW de puissance à des systèmes de 8, 9, voire même 15 V, avec un emballage personnalisable pour répondre aux besoins spécifiques et à des prix abordables.
Options du modèle
Spécifications techniques
Modèle
Plage de la tension d'entrée (V)
44V-97V
74V-162V
103V-227V
206V-454V
Tension de sortie nominale (V)
14V
14V
14V
14V
Courant de sortie maximal (A)
72A
72A
72A
72A

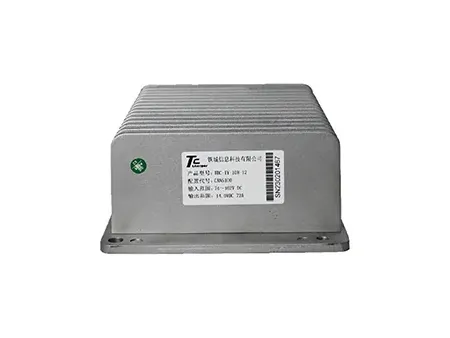

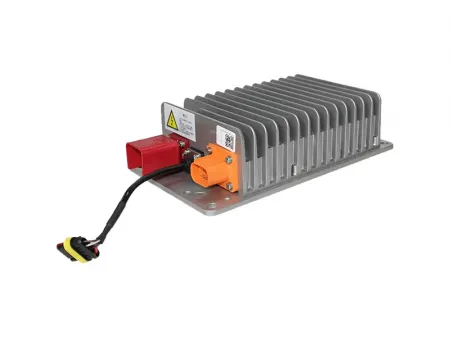

Informations de base
Puissance nominale : 1 kW
Puissance de crête : 1.2 KW durant 6 minutes
Tension/courant de sortie : 14 V ± 1 % / 72 A
Efficacité maximale : ≥ 92%
Régulation de la tension : 1%
Précision du contrôle de la tension : ≤ 1%
Précision du contrôle du courant : ≤ 2 %
Compatibilité électromagnétique (CEM) : conforme à la norme GB/T 18655-2002
Niveau de protection : IP67
Température de fonctionnement : -40 à 60℃
Température de stockage : -40 à 105℃
Communication : bus CAN/contrôle du signal d'activation de 12 V
Fonctions : protection contre les surtensions/sous-tensions/courts-circuits de sortie, protection contre l'inversion de polarité d'entrée, protection contre la surchauffe, protection de la communication
Dimensions (L × l × H) : 278 × 116 × 76 mm
Poids net : 2.5 kg
Méthode de refroidissement : refroidissement naturel
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
40-80VDC
14V
71A
50-100VDC
14V
71A
80-200VDC
14V
85A
200-450VDC
14V
85A
400-700VDC
14V
85A
80-200VDC
27V
42A
200-450VDC
27V
42A
400-700VDC
14V
42A
Spécifications techniques
Modèle
Plage de la tension d'entrée (V)
55V-97V
72V-138V
100V-200V
206-454V
Tension de sortie nominale (V)
14V
14V
14V
14V
Courant de sortie maximal (A)
110A
110A
110A
110A
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
400-700VDC
14V
107A
200-450VDC
14V
107A
80-200VDC
14V
107A

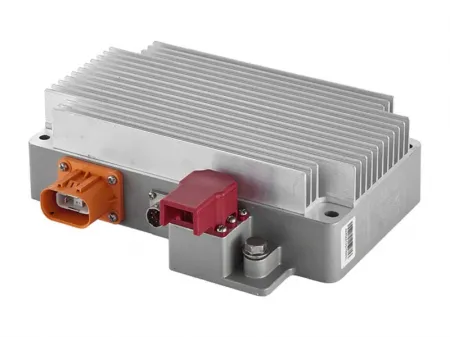

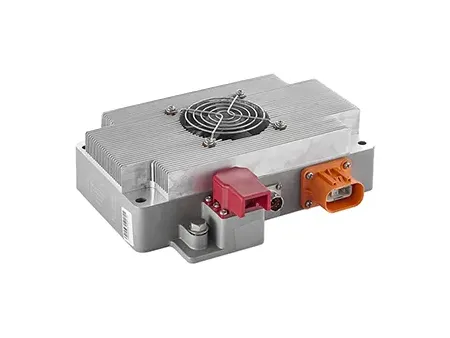

Informations de base
Puissance nominale : 1.5 KW
Puissance de crête : 1.8 KW durant 6 minutes
Tension/courant de sortie : 13.8 V ± 1% / 110 A
Efficacité maximale : ≥ 94%
Régulation de la tension : 1%
Précision du contrôle de la tension : ≤ 1 %
Précision du contrôle du courant : ≤ 2 %
Compatibilité électromagnétique (CEM) : conforme à la norme GB/T 18655-2002
Niveau de protection : IP67
Température de fonctionnement : -40 à 60℃
Température de stockage : -40 à 105℃
Communication : bus CAN/contrôle du signal d'activation de 12 V
Fonctions : protection contre les surtensions/sous-tensions/courts-circuits de sortie, protection contre l'inversion de polarité d'entrée, protection contre la surchauffe, protection de la communication
Dimensions (L × l × H) : 241 × 136 × 74 mm
Poids net : 3.5 kg
Méthode de refroidissement : refroidissement naturel
Spécifications techniques
Modèle
Plage de la tension d'entrée (V)
240V-420V
Tension de sortie nominale (V)
14V
Courant de sortie maximal (A)
143A
Dimensions (L × l × H)
263×227×59.4mm
Poids net
3.0kg
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
300-750VDC
24V
80A
300-750VDC
48V
42A
300-750VDC
80V
25A
300-750VDC
108V
18A
300-750VDC
144V
13A
300-700VDC
360V
7A
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
40-80VDC
14V
142A
50-100VDC
14V
142A
80-200VDC
14V
170A
200-450VDC
14V
170A
400-700VDC
14V
170A
80-200VDC
27V
82A
200-450VDC
27V
82A
540VDC/10A
27V
82A
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
40-68VDC
360V
7A
40-68VDC
48V
60A
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
40-80VDC
14V
213A
50-100VDC
14V
213A
80-200VDC
14V
255A
200-450VDC
14V
255A
400-700VDC
14V
255A
80-200VDC
27V
126A
200-450VDC
27V
126A
400-700VDC
27V
126A
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
300-750VDC
24V
160A
300-750VDC
48V
84A
300-750VDC
80V
50A
300-750VDC
108V
36A
300-750VDC
144V
26A
300-700VDC
360V
14A
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
40-68VDC
360V
14A
40-68VDC
48V
120A
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
300-750VDC
24V
240A
300-750VDC
48V
126A
300-750VDC
80V
75A
300-750VDC
108V
54A
300-750VDC
144V
39A
300-700VDC
360V
21A
400-900VDC
14V
284A
200-500VDC
14V
284A
200-500VDC
27V
218A
400-900VDC
27V
218A
Spécifications techniques
Modèle
Plage de la tension d'entrée
Tension de sortie nominale
Courant de sortie maximal
40-68VDC
360V
21A
40-68VDC
48V
180A
Applications
Les convertisseurs DC/DC sont largement utilisés pour tout alimenter en commençant par les voitures particulières et les véhicules électriques commerciaux jusqu'aux solutions tout-terrain. Que ce soit dans les environnements urbains au rythme rapide ou dans les milieux industriels difficiles, nos convertisseurs DC-DC assurent une conversion harmonieuse de tension et une gestion fiable de l'énergie. Parfaits pour l'ingénierie des moteurs électriques, les bornes de recharge et les systèmes de stockage d'énergie, ces convertisseurs fournissent de l'énergie flexible et efficace nécessaire pour bien conduire l'avenir de la mobilité électrique.
Voiturette de golf
Voiture à basse vitesse
Camping-car
Tricycle
Deux-roues
Chariot élévateur
Véhicule de nettoyage
Yacht
Voiture de visite
Croiseur
Treuil électrique tout-terrain
Tondeuse à gazon
Caractéristiques
La fonction primaire d'un convertisseur DC/DC est de transformer un niveau de tension DC en un autre. Cela est crucial lorsque la tension d'entrée ne correspond pas à celle de sortie requise par l'équipement. Les raisons courantes pour lesquelles l'on a besoin d'un convertisseur DC/DC incluent :
Équipements alimentés par batterie Plusieurs appareils dépendent de l'alimentation par batterie, ce qui peut fluctuer au fil du temps. Même quand la tension de la batterie chute, les convertisseurs DC/DC assurent une sortie stable, permettant ainsi à votre équipement de fonctionner de façon harmonieuse et fiable.
Optimisation de l'efficacité Dans les systèmes d'énergie renouvelable et des véhicules électriques, les convertisseurs DC/DC jouent un rôle vital dans l'optimisation du transfert d'énergie entre les composants, ce qui maximise la performance et réduit le gaspillage d'énergie.
Compatibilité de la tension Les différents composants au sein d'un système nécessitent souvent des niveaux de tension variés. Les convertisseurs DC/DC comblent cette lacune en fournissant une tension appropriée à chaque composant. Ceci garantit ainsi la compatibilité au sein du système.
Les convertisseurs DC/DC aident à réguler la tension de sortie, en la maintenant dans une plage spécifiée, même quand la tension d'entrée fluctue.
