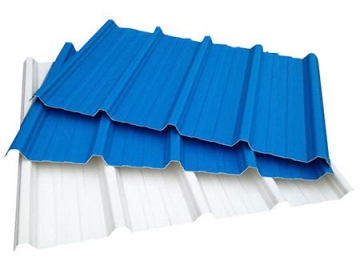

Panneau tuile UPVC (T-1130)
1. Isolation thermique & sonore
2. Prix compétitifs

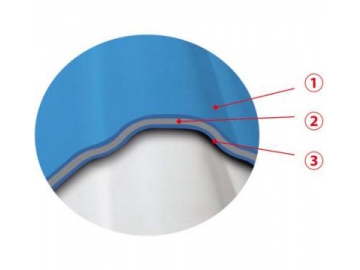

La tôle de couverture est fabriquée sur la base de technologie de co-extrusion 3 couches par traitement unique. C'est un matériau de construction idéal pour les projets de construction ayant des exigences d'isolation thermique. Ce qui suit est une liste de caractéristiques distinctes de chaque couche de matériau.
- La résine résistante aux intempéries a été adoptée comme matériau de couche supérieure pour bloquer les radiations ultraviolettes du soleil et réduire le coefficient de conductivité thermique. Elle fournit à notre matériau de toiture isolant thermique UPVC une excellente durabilité et résistance à la corrosion chimique.
- La couche intermédiaire est une mousse de structure spéciale fournissant une excellente isolation thermique et sonore.
- La couche inférieure de notre panneau tuile UPVC des matériaux en PVC modifiés assurant une résistance et rigidité optimisée.
En raison des trois sortes de matériaux ci-dessus, notre tôle de toiture est un matériau de couverture idéal en matière d'isolation thermique et acoustique. Elle est adaptée aux zones de température corrosives ou élevées. Elle crée également un sens de l'espace et de beauté. Elle est appropriée pour les pays et régions où les conditions climatiques sont variées, y compris le Moyen-Orient, l'Afrique, l'Asie, et plus encore.
La couverture en tôle UPVC isolant thermique 3 couches est souvent utilisée dans des endroits avec certaines exigences d'isolation thermique ou phonique, y compris les balcons, les abris de voiture, etc. C'est une tôle de couverture populaire pour les projets de rénovation de toiture de toits plats en pente, ainsi que pour les bâtiments comme les usines chimiques, les entrepôts, les maisons préfabriquées, les marchés de fermiers, et plus encore. De plus, ce type de plaques de couverture peut être utilisé comme panneau mural.

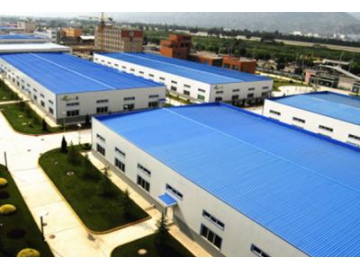

- Projet de parc industriel

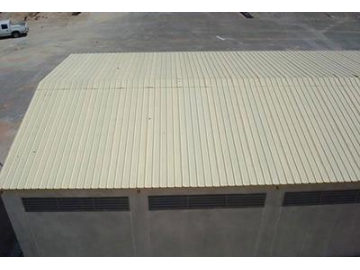

- Atelier
Blanc, bleu, vert, beige, gris, ou personnalisé.
- Blanc
(URT-C-001) - Bleu
(URT-C-002) - Vert
(URT-C-003) - Beige (jaune clair)
(URT-C-004) - Gris
(URT-C-006)
| Modèle | HB-URT | ||||||
| Profil | | ||||||
| Epaisseur | 1.5mm | 1.8mm | 2.0mm | 2.5mm | 3.0mm | ||
| Portée de la panne | 600mm | 650mm | 700mm | 800mm | 900mm | ||
| Longueur | 5800mm, 11800mm ou personnalisable | ||||||
| Largeur globale | 1130mm | ||||||
| Largeur effective | 1050mm | ||||||
| Pente | > 20° | ||||||
| Poids | 2.0mm: 3.70 kg/m2 | 2.5mm: 4.70 kg/m2 | 3.0mm: 5.70 kg/m2 | ||||
| Capacité de charge du conteneur | Epaisseur | SQ.M./20 FCL (21 Tonnes) | SQ.M./20 FCL (26 Tonnes) | ||||
| 1.5mm | 7300 m2 | 9100 m2 | |||||
| 1.8mm | 6200 m2 | 7700 m2 | |||||
| 2.0mm | 5600 m2 | 7200 m2 | |||||
| 2.5mm | 4400 m2 | 5600 m2 | |||||
| 3.0mm | 3600 m2 | 4600 m2 | |||||
| Type de profile | Modèle | Dessin de profils |

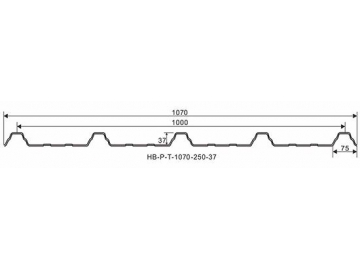

| Trapézoïdale (Type renforcé) | HB-P-T-1070-250-37 ( Recommandé ) | |

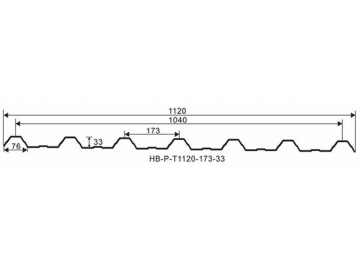

| HB-P-T-1120-173-33 ( Recommandé ) | | |

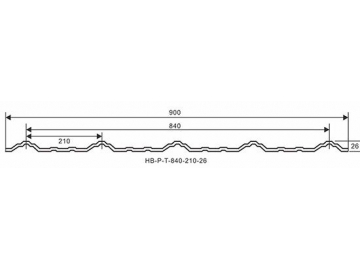

| Trapézoïdale | HB-P-T-840-210-26 | |

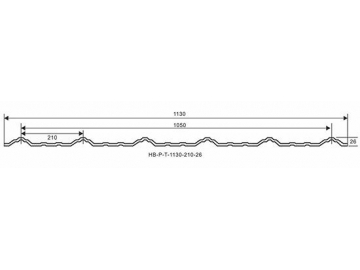

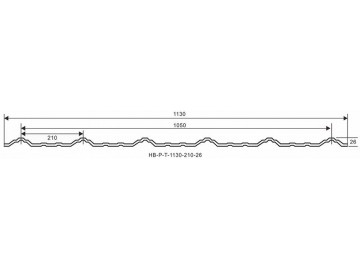

| HB-P-T-1130-210-26 | | |

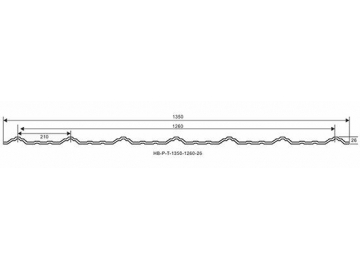

| HB-P-T-1350-210-26 ( Recommandé ) | | |

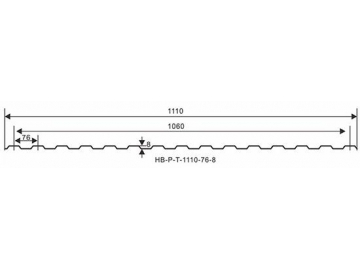

| Trapèze (utilisé comme panneau mural) | HB-P-T-1110-76-8 | |
| HB-P-T-1410-76-8 | ||
| Onde ronde | HB-P-T-930-63-16 | |
| HB-P-T-1130-63-16 |
| No. | Eléments de test | Méthode de test | Conditions du test | Résultats du test | |
| 1 | Résistance à la traction | ASTM D638-10 | Vitesse de test: 50mm/min | 26 Mpa | |
| 2 | Résistance à la flexion | ASTM D790-10 Procédure A | Vitesse de test: 1.3mm/min Portée: 48mm | 52 Mpa | |
| 3 | Différence de température entre l'extérieur et l'intérieur | 8℃ | |||
| 4 | Résistance à l'impact | ASTM D5420-10 | Géométrie: GE(Ø12.70mm) Poids de l'impact: 0.9kg | Energie moyenne de défaillance: 4J | |
| 5 | Résistance à la haute température | 60°C , 6h | Pas de changement visible | ||
| 6 | Résistance à la basse température | -35°C , 6h | Pas de changement visible | ||
| 7 | Résistance chimique | Solution d'éthanol 70%, (V/V), test d'immersion, 23°C, 2h | Pas de changement visible | ||
| 8 | Solution NaOH 10%,(m/m), test d'immersion, 23°C, 2h | Pas de changement visible | |||
| 9 | Solution NaCL saturée, test d'immersion, 23°C, 2h | Pas de changement visible | |||
| 10 | Conductivité thermique | ASTM C518-10 | Température moyenne (°C ) | Différence de température (°C ) | Conductivité thermique [W/(m.K )] |
| 25.48 | 9.36 | 0.071 | |||
| 11 | Test de combustion verticale 20mm | UL 94-2013 Section 8 | Spécimen: 129x12.5x3.0mm | V-0 | |
| 12 | Niveau sonore | Comparé au panneau tuile en métal | 30 dB plus faible | ||
Remarque: Les résultats des tests ci-dessus sont obtenus sur la base de tests effectués par la SGS, et sont fournis à titre indicatif.
Performance d'isolation thermique supérieure
Avec une fabuleuse performance d'isolation thermique, notre couverture en tôle UPVC isolant thermique 3 couches offre un coefficient de conductivité thermique de 0.07W / (mK), ce qui représente 1/6 de celui de la tuile de toiture en ciment et 1/2200 de la tuile en acier colorée de 0,5 mm.
Bonne performance d'isolation phonique
Cette gamme de tôle de toiture est insonorisée. Son effet d'isolation acoustique est de 35 dB plus élevé que celui des tôles d'acier de couleur.
Excellente résistance à la corrosion
En raison de la résistance à la corrosion exceptionnelle, la tôle de toiture ne provoque pas de réactions chimiques, même lorsqu'il est immergé pendant 24 heures en continue dans une solution saline, une solution alcaline, ou une solution acide de concentration inférieure à 60%. Contrairement aux tôles d'acier de couleur, ce matériau de tôle en plastique ne se rouille pas. Il est donc en mesure d'éviter les problèmes de fuite d'eau.
Excellente résistance à l'eau
La conception extérieur unique, couplée avec nos raccords étanches brevetés assurent que tous les vis de fixation ne se rouillent pas. C'est l'une des raisons pour lesquelles notre tôle de toiture présente une excellente résistance à l'eau.
- Raccords étanches spéciaux
- Projet d'application
Bonne cote de résistance au feu
Notre couverture en tôle a subi des tests de résistance au feu menés par la SGS selon la norme UL 94-2013. Le test prouve que nos produits de cote de flamme élevée (≥ V0) sont des matériaux de construction ininflammables.
Installation très efficace
Le poids léger et la gamme complète d'accessoires d'installation font que notre tôle de couverture est facile à installer. La largeur effective maximale de 1260mm (pour les produits standards seulement) garantit l'efficacité supérieure de l'installation et la réduction des coûts d'installation.
1. Rive de toiture
2. Panneau tuile transparent
3. Faîtage de toiture
4. Panneau tuile
5. Plafond
6. Cloison latérale
7. Revêtement mural
Ces accessoires spéciaux étanches pour l’installation ont été conçus de façon indépendante par notre société pour une installation et une fixation appropriée de notre panneau tuile UPVC. Ils jouent un rôle important dans la fixation parfaite des matériaux en tôle, évitant ainsi les fuites d’eau et la distorsion ainsi que d’autres circonstances non courantes.
Pour l’installation, nous recommandons 5 sets de fixations pour chaque mètre carré de panneau tuile. Cette conception permet d’éviter les fuites d’eau et de prolonger la durée de vie des matériaux de toiture.
