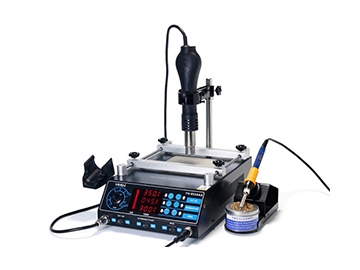

Station de reprise BGA YIHUA-853AA, YIHUA-853AAA
Station de réparation BGA | Equipement de reprise BGA 2 en 1 | Station de reprise BGA compacte
Caractéristiques- Cette station de soudage intègre un système de contrôle de la température programmable PID afin de surveiller en temps réel la température de chaque composant et ainsi effectuer la correction automatique de la température avec une tolérance minimale.
- Le fer à souder à air chaud intègre un élément chauffant en céramique pour fournir l’air chaud de façon rapide et uniforme. Il utilise une soufflante de version actualisée pour un plus grand débit d’air et générer un fort vent en spirale et une durée de vie prolongée.
- Le fer à souder 853AAA adopte un élément chauffant importé ayant une vitesse de chauffage rapide, une performance fiable et une longue durée de vie. La conception antistatique empêche l’endommagement des composants SMD délicats causé par une fuite statique ou d'électricité.
- Le système d'auto-détection présente les fonctions d’alarme et d’affichage intelligent de dysfonctionnement pour la surchauffe, courts-circuits, circuits ouverts, surcharge et autres situations dangereuses.
- La plateforme de préchauffage personnalisée intègre un revêtement isolant thermique assurant une sécurité additionnelle. Elle adopte une technologie d'induction magnétique, ce qui signifie que les circuits imprimés chargés ou composants électroniques seront attachés à la plateforme à l’aide de bouchons rotatifs à 360 degrés pour le traitement futur.
- Fonction de correction de la température: La station de réparation peut de façon automatique corriger la température causée par le changement environnemental ou le remplacement du serpentin de chauffage, de fer à souder ou autres composants. La plage de correction de la température est de -50℃ ~ 50℃.
- Le mode d’affichage de la température varie entre le Celsius et le Fahrenheit selon le marché.
- Le pistolet à air chaud offre une fonction automatique et une fonction manuelle selon les situations spécifiques. Nous vous recommandons le mode manuel si vous utilisez de façon continue le pistolet à air, et cela, pour une économie de temps de chauffage et une efficacité supérieure.
- Fonction de protection du pistolet à air chaud: L’élément chauffant arrête le chauffage en cas de situation anormale afin de garantir une sécurité maximale de l’opération.
| Machine | ||
| Tension nominale | AC 220V±10% 50Hz | |
| Puissance | ≤1000W | |
| Puissance à température constante de 300 ℃ (Economie d'énergie, programmable PID à haute vitesse) | 250W±10% | |
| Environnement de travail | 0~40℃ Humidité relative < 80% | |
| Environnement de stockage | -20~80℃ Humidité relative < 80% | |
| Dimensions | 255*188*125mm | |
| Poids | 7.26KG | |
| Parties | ||
| Eléments | Soudure à air chaud | Soudure par fer |
| Tension nominale | AC 220V±10% 50Hz | AC 26V±10% 50Hz |
| Puissance de sortie | 720W | 75W |
| Plage de température | 100℃~480℃ | 200℃~480℃ |
| Mode d'alimentation en air | Ventilateur sans balai | --- |
| Débit d'air | 120L/min (Max.) | --- |
| Ecart de température | ±1℃ (Statique) | ±1℃ (Statique) |
| Mode d'affichage | Affichage LED rouge / vert | Affichage LED rouge / vert |
| Mode de correction de température | Relecture de programme PID numérique | Relecture de programme PID numérique |
| Cycle de correction de la température PID | 20ms rapide | 100ms haute vitesse |
| Elément chauffant | Elément chauffant en céramique | Elément chauffant grande puissance importé |
| Buses / Pointes standards | (10mm, 8mm, 5mm, 13mm) Buses 4 pièces | B |
| Impédance de la pointe au sol | --- | < 2ω |
| Tension de la pointe au sol | --- | < 2mv |
| Plateforme de préchauffage | ||
| Alimentation électrique | AC 220V±10% 50Hz | |
| Puissance de sortie | 600W | |
| Zone de préchauffage | 120X120mm | |
| Matériau de la plateforme de préchauffage | Elément chauffant en céramique | |
| Capteur de température | Thermocouple type K | |
| Plage de température | 50℃-350℃ | |
Applications
Ce matériel est adapté aux différents types de soudage ou dessoudage (enlèvements) des composants électroniques tels que: SOIC, CHIP, QFP, PLCC, BGA, SMD, etc. Il est aussi idéal pour d'autres applications, y compris le thermo-rétrécissement, le séchage de la peinture, l'enlèvement d'adhésif, la décongélation, le réchauffage, le soudage en plastique, etc. Il est particulièrement idéal pour le câble du téléphone mobile.
L’alimentation en courant continu est adaptée à la recherche scientifique, au développement de produits, au laboratoire, à l'entretien d'ordinateurs portables, etc.
Cette station est principalement appliquée dans les domaines suivants:
1. Production industrielle d'assemblage de produits électroniques
2. Départements de recherche scientifique pour le développement de produits
3. Industrie pour la réparation de produits électroniques
4. Opération de soudage des électriciens
5. Étudiants de divers collèges de formation électrique
