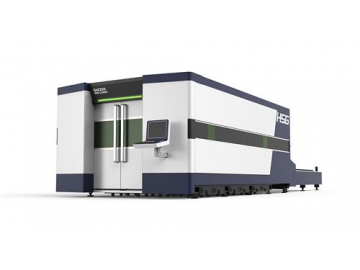

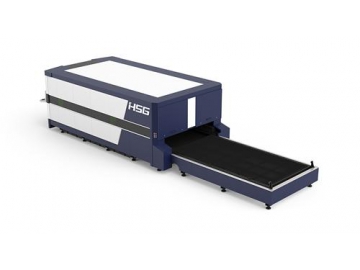

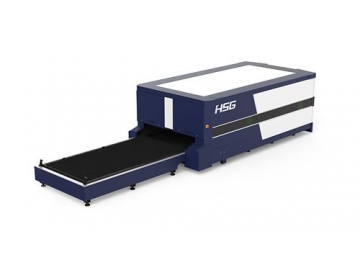

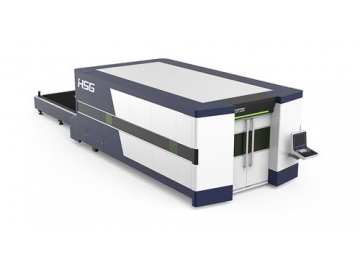

Machine de découpe laser fibre G4020H
Etant un produit de deuxième génération, la machine de découpe laser fibre G4020H intègre un matériau en graphite anti-combustion permettant d’éviter les dommages de la machine-outil suite à des températures élevées pendant le traitement du métal. Elle se caractérise par une exploitation sécurisée et une durabilité prolongée.
Par rapport aux autres modèles, cette machine de découpe G4020H est équipée d’un laser fibre d’IPG doté d’une puissance pouvant atteindre 15kw. Elle se caractérise par une découpe de haute qualité et des surfaces lisses sans bavures. Ce produit peut traiter l’acier inoxydable d’épaisseur 40mm et l’aluminium d’épaisseur 50mm.
Matériaux applicables: Acier inoxydable, acier au carbone, aluminium, laiton, cuivre, plaque galvanisée, tôle laminée à froid, etc.

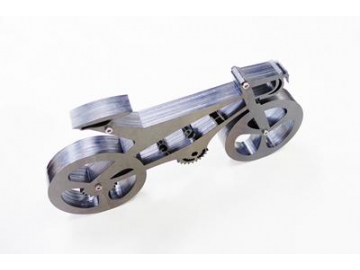

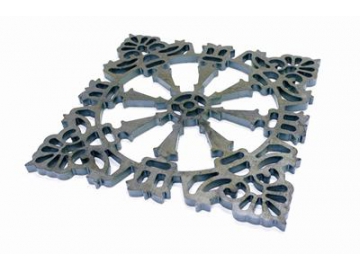

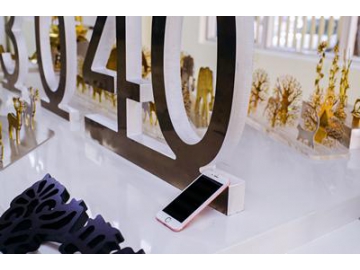

Industries applicables: La machine de découpe laser fibre G4020H est largement utilisée dans le traitement externe des tôles, des décorations de maison (grilles de fenêtres, portes moustiquaires découpées au laser), des élévateurs, des composants aérospatiaux, des instruments de mesures, etc.
| Zone de traitement | 4000mm×2000mm |
| Puissance du Laser | 4000W-15000W |
| Vitesse de découpe max | 150m/min |
| Accélération maximale | 1.5G |
| Précision du positionnement | 0.05mm/m |
| Précision du repositionnement | ±0.05mm |
| Alimentation électrique | 380V/50Hz |
| Poids de la machine | 18000kg |
| Dimensions de la machine | 11500mm×3500mm×2500mm |
* Taille personnalisable: 3m × 1.5m, 6m × 2m, 8m × 2m.
** Nous fournissons des lasers de puissances différentes. Le matériau et l’épaisseur à découper dépendent directement de la puissance du laser.
- Acier inoxydable
- Acier au carbone
- Laiton
- Cuivre
- Aluminium
- Acier galvanisé
- Acier laminé à froid
- Titane
- Acier électrolytique
- Acier au silicium

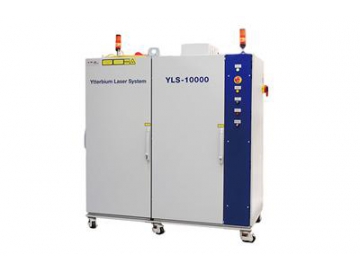

- Système LaserLe système laser à fibre de haute puissance d’IPG offre une capacité de découpe remarquable.
-

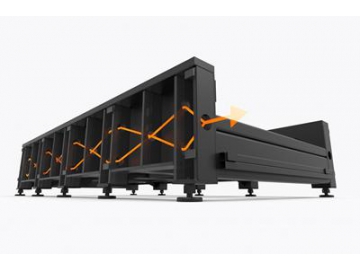

- Lit de haute rigiditéLa machine de découpe laser fibre G4020H est un modèle de haute puissance équipé d’un lit rigide et stable si nécessaire. Un lit à structure en nid d’abeille est utilisé pour cette machine. Cette structure alvéolée est fabriquée à partir d’acier au carbone de construction soudé comme structure de dislocation. Le lit est ensuite soumis à un processus de recuit et à un traitement anti-vieillissement permettant de réduire la contrainte du processus. Adoptant une technologie avancée, nous pouvons garantir le fonctionnement parfait du lit pendant au moins 20 ans sans déformation.
-

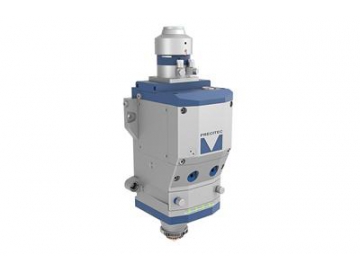

- Tête de découpeLa machine de découpe laser fibre G4020H peut être équipée d’une tête laser Precitec d’Allemagne. La tête laser peut ajuster la mise au point de façon automatique afin d’augmenter la vitesse de la découpe et garantir une surface de découpe lisse.
-

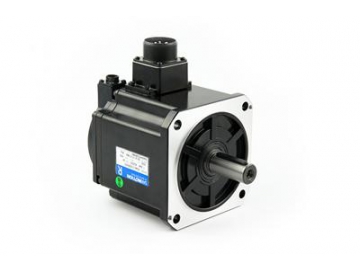

- ServomoteurLes systèmes électriques et de transmission proviennent du japonais Sanyo Denki. Ils fournissent une vitesse de rotation rapide et une stabilité améliorée.
-

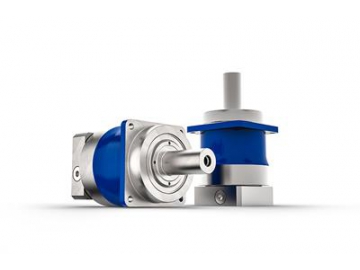

- Système pignon-crémaillèreHSG LASER adopte un réducteur pignon-crémaillère ALPHA. Il empêche le blocage et l’arrêt, et correspond parfaitement à différentes machines.
-

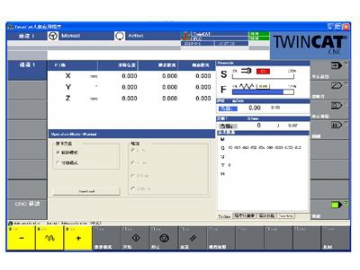

- Système CNCHSG LASER adopte le système CNC Beckhoff ainsi que le logiciel d'imbrication SIGMANEST, permettant une économie de matériaux bruts et améliorant l’efficacité du traitement.
-
