Concasseur à deux cylindres dentés
Solutions des projets clés en main
Équipements complets et systèmes d’ingénierie
Le concasseur à deux cylindres dentés est largement appliqué dans le cassage du grès, sol gelé, argile, schiste, calamine et autres matériaux similaires ayant une résistance en compression inférieure à 40MPa. Comparé aux autres équipements de concassage, le concasseur double cylindre se caractérise par une exploitation simple et une maintenance facile. Il est plus adéquat pour le concassage des matériaux visqueux et des matériaux semblables.
| Modèle | Taille d'alimentation maxi (mm) | Taille de la décharge (mm) (résidu de tamisage 20%) | Teneur en humidité du matériau (%) | Indice de plasticité du matériau | Capacité de production (t/h) |
| ≤300 | ≤50 | ≤25 | 15-22 | 60-90 | |
| ≤300 | ≤50 | ≤25 | 15-22 | 100-120 | |
| ≤300 | ≤50 | ≤25 | 15-22 | 150-200 | |
| ≤500 | ≤50 | ≤25 | 15-22 | 250-300 | |
| ≤500 | ≤50 | ≤25 | 15-22 | 350-400 | |
| ≤600 | ≤50 | ≤25 | 15-22 | 450-500 |

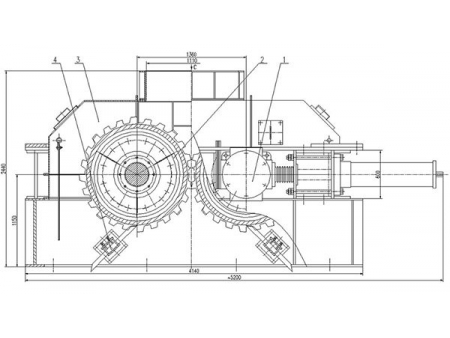

Le concasseur à deux cylindres dentés est composé de rouleaux de concassage, carter de machine, dispositif de raclage avec transmission, système de lubrification à la graisse, système de compression gaz-liquide et tendeur de courroie V.
- Rouleau mobile
- Rouleau fixe
- Carter de machine
- Racleur

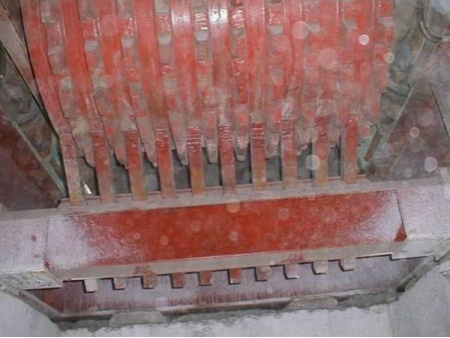

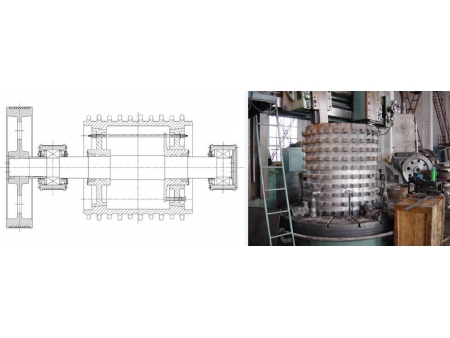

Rouleau de concassage
Dents du rouleau
Le rouleau de concassage est fabriqué à partir d'un acier austénitique au manganèse résistant à l'abrasion et à la corrosion. La denture du rouleau est disposée de façon décalée pour un processus de concassage plus efficace.
Scraper device
Le dispositif de raclage de la boue en matériaux résistants à l'usure est destiné à empêcher le collage des matériaux aux rouleaux, ce qui assure une hauteur efficace pour la denture et un dégagement adéquat pour le passage des matériaux. Cette structure optimisée garantit un cassage approprié et une grande force de pressage.

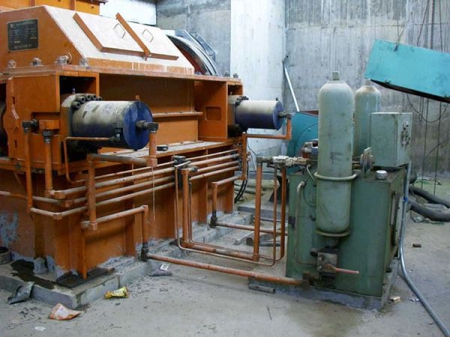

Système hydraulique
Le système hydraulique permet d'ajuster l'écart des dents du rouleau de concassage dans le but de répondre à différentes exigences de décharge des particules de tailles différentes.
Système de lubrification
Adoptant de la graisse à base de lithium, le système de lubrification est alimenté à l'aide d'un moteur spécialisé avec régulation de la vitesse d'alimentation d'huile de la conduite à chaque point de lubrification.
Les quatre broches sont lubrifiées de façon indépendante et simultanée pour garantir une maintenance facile.

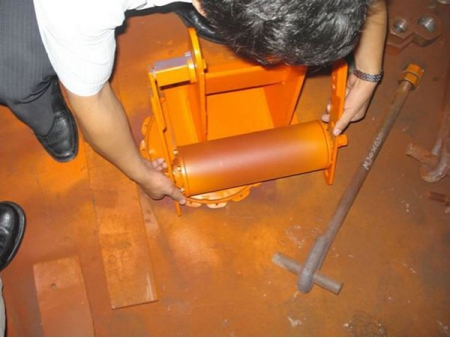

Tendeur de courroie V
Lorsqu’il y a des matériaux non concassables, le rouleau mobile se déplace rapidement en sens contraire et la courroie V se desserre. La courroie ne glisse pas et ne se tord pas grâce à l'action de l'élastomère dans le dispositif tenseur. l'élastomère produit par ROSTA se caractérise par une performance stable et une longue durée de vie.

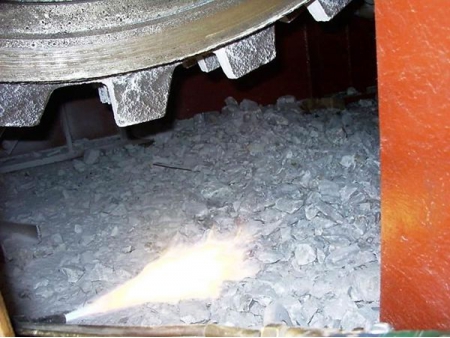

- Sous l'action de la pression et de la force de cisaillement, le matériau est bloqué et concassé entre deux rouleaux en rotation contraire et est déchargé à partir d'espace entre les dents du rouleau. Si le matériau se colle à la surface du rouleau, il est enlevé à l'aide d'un racleur.
- La conception du cadre de la machine permet à la portée de butée du rouleau mobile d'effectuer un déplacement horizontal le long du coulissement. En cas d'objet non concassable, le rouleau se déplace dans le sens contraire pour la décharge du matériau étranger, ce qui permet de protéger l'équipement contre l'endommagement.
- Le rideau de résine flexible empêche les matériaux visqueux contenant de l'eau de se coller à l'intérieur de la surface de la chambre de concassage.
