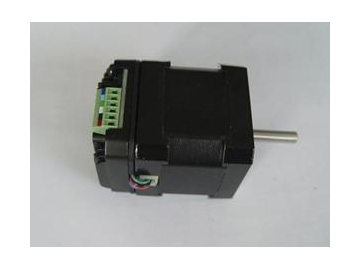

Moteur pas à pas intégré 2 phases 1.8 degrés taille 57mm
L'adoption d'un pilote intégré permet à ce moteur pas à pas 2 phases d’avoir une forte capacité de conduite. Il est de petite taille et peut être contrôlé et programmé en ligne. En outre, ce moteur pas à pas intégré 2 phases est conforme aux normes CE, RoHS et TS16949.
Application
Industrie médicale: analyseur biochimique, analyseur de cellules sanguines
Industrie textile: machine à tricoter rectiligne, machine à tricoter circulaire, bobineuse
Industrie publicitaire: machine à laser, machine de gravure, machine de marquage, imprimante à jet d'encre
Industrie d'automatisation industrielle: équipement d'essai semi-conducteur, machine d'enroulement, machine à décaper
Equipement de banque: ATM
Industrie de traitement d'eau: pompe à vis
Autres: système de péage de métro, etc.
| Articles | Spécifications |
| Angle de pas | 1.8° |
| Précision de l'angle de pas | ±5% (pas intégral, à vide) |
| Précision de résistance | ±10% (20℃) |
| Exactitude d'inductance | ±20% (1KHz) |
| Température de levage | 80℃ Max. (courant nominal, 2 phases) |
| Température ambiante | -20℃~ 50℃ |
| Résistance à l'isolation | 100MΩ Min., 500V DC |
| Rigidité diélectrique | 500V AC par minute |
| Lecture radiale | 0.02 Max. (charge 450 g) |
| Lecture axiale | 0.08 Max. (charge 450 g) |
| Force radiale maximale | 75N (20mm à partir de la bride) |
| Force axiale maximale | 15N |
| Rotation | CW (à partir de la bride avant) |
| Modèle | Tension nominale | Courant par phase | Résistance par phase | Inductance par phase | Couple de maintien | Nombre de conduites | Inertie du rotor | Poids | Couple de détente | Longueur |
| Axe simple | V | A | Ω | mH | kg·cm | | g·cm2 | kg | kg·cm | mm |
| FL57STH51-2804A-IE4 | 2.3 | 2.8 | 0.83 | 2.3 | 10.1 | 4 | 275 | 0.65 | 0.36 | 51 |
| FL57STH56-2804A-IE4 | 2.5 | 2.8 | 0.9 | 2.5 | 12.6 | 4 | 300 | 0.7 | 0.40 | 56 |
| FL57STH76-2804A-IE4 | 3.2 | 2.8 | 1.13 | 3.6 | 18.9 | 4 | 480 | 1.0 | 0.68 | 76 |
