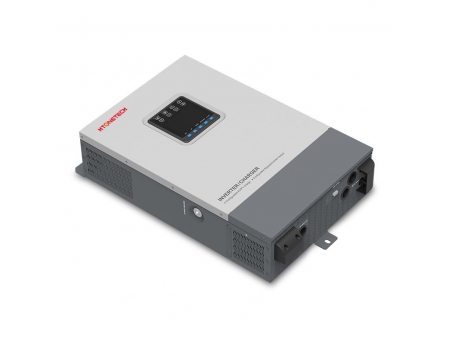

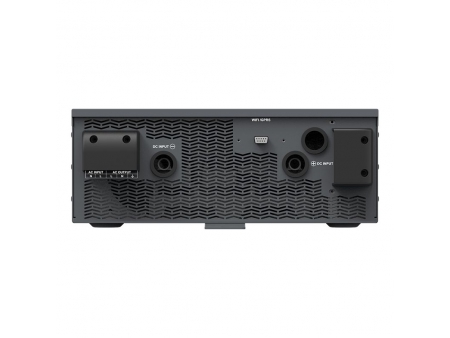

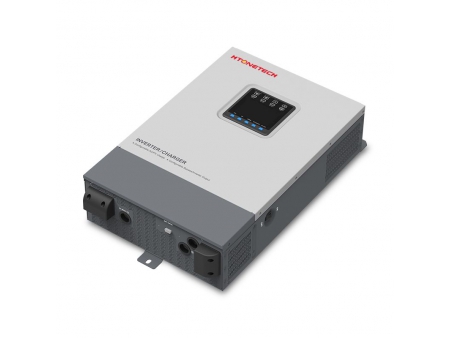

Onduleur photovoltaïque avec chargeur intégré
Demande de devis
L’onduleur avec chargeur intégré est un système hybride qui combine l’énergie solaire et une source conventionnelle d’énergie, permettant aux utilisateurs d’adapter leur consommation énergétique à leur besoin. L’onduleur peut être connecté au réseau électrique ou un moteur diesel comme source conventionnelle, ou connecté à un système photovoltaïque. Il contient un système de by-pass connecté au réseau, des câbles de connexion pour le courant sortant, un système de gestion de la production énergétique. Ce produit garantit un approvisionnement en énergie fiable et sûr grâce à ses connecteurs de haute qualité conçus avec des matériaux fiables parfaitement adapté pour un système hybride solaire et diesel/réseau.
Détails
- Deux modes de fonctionnement : fonctionnement sur batterie et sans batterie
- L’énergie solaire est la source d’énergie principale en mode sans batterie. Si nécessaire, le réseau électrique prend le relais pour atteindre la production électrique voulue
- Le système de batterie lithium est équipé de sécurités contre les surcharges et l’inversion du courant.
- Trois modes de charge disponible : solaire uniquement, solaire en priorité, hybride solaire-réseau
- Deux modes pour le courant alternatif sortant : approvisionnement en énergie prioritaire depuis le réseau, approvisionnement en énergie prioritaire depuis l’onduleur
- Equipé d’une technologie MPPT avancée, l’onduleur avec chargeur intégré permet un suivi précis à 99,5% de la production d’énergie
- La technologie de correcteur de facteur de puissance (PFC) optimise la charge du courant alternatif ou continu et réduit la tension du réseau module de conversion, il est possible de contrôler la charge et la décharge par BMS.
- La technologie SPWM produit une courbe sinusoïdale pure
- La charge totale du courant de charge ou de décharge de la batterie peut être préréglé, ce qui permet d’utiliser l’onduleur avec des appareils sensibles aux surtensions.
- Le nombre de connecteurs au réseau peut être modifié pour répondre à vos besoins, avec possibilité de régler l’intensité du courant de charge.
- Système sur puce (SOC) intelligent
- L’interface de communication RS485 permet un suivi à distance via GPRS, WIFI, ou d’autres systèmes.
- Avec l’interface de communication BMS-Link et un
Paramètres techniques
| Modèle | UP2000-HM6022 | UP3000-HM10022 | UP3000-HM5042 | UP5000-HM8042 | |
| Tension nominale batterie | 24V courant continu | 48V courant continu | |||
| Tension entrante de la batterie | 21.6~32V courant continu | 43.2~64V courant continu | |||
| Intensité max. courant de charge | 60A | 100A | 50A | 80A | |
| Courant sortant | |||||
| Puissance continue du courant sortant | 2000W | 3000W | 3000W | 5000W | |
| Puissance max. surcharge (3s) | 4000W | 6000W | 6000W | 8000W | |
| Tension courant sortant | 220V courant alternatif (-6%~ 3%), 230V courant alternatif (-10%~ 3%) | ||||
| Fréquence courant sortant | 50/60±0.2% | ||||
| Forme d’onde courant sortant | Courbe sinusoïdale pure | ||||
| Facteur de puissance charge | 0.2-1 (puissance de charge ≤ puissance continue du courant sortant) | ||||
| Distorsion harmonique totale (THD) | THD≤3% (charge résistive) | ||||
| Rendement nominal courant sortant 80% | 92% | 92% | 92% | 92% | |
| Rendement nominal max. courant sortant | 91% | 91% | 90% | 91% | |
| Rendement max. courant sortant | 93% | 93% | 93% | 93% | |
| Délai changement de mode | 10ms (de charge depuis le réseau à charge depuis l’onduleur) 15ms (de charge depuis l’onduleur à charge depuis réseau) | ||||
| Charge depuis le réseau | |||||
| Tension courant entrant réseau | 176V courant alternatif ~264V courant alternatif (défaut), 90V courant alternatif ～280V courant alternatif (programmable) | ||||
| Fréquence courant entrant réseau | 40～65Hz | ||||
| Intensité max. courant entrant réseau | 60A (quand la tension du courant entrant depuis le réseau est 90V C~180V courant alternatif, l’intensité max. du courant entrant est 30A) | 80A (quand la tension du courant entrant depuis le réseau est 90V C~180V courant alternatif, l’intensité max. du courant entrant est 40A) | 40A (quand la tension du courant entrant depuis le réseau est 90V C~180V courant alternatif, l’intensité max. du courant entrant est 20A) | 60A (quand la tension du courant entrant depuis le réseau est 90V C~180V courant alternatif, l’intensité max. du courant entrant est 30A) | |
| Charge depuis le système photovoltaïque | |||||
| Tension max. en circuit ouvert | 450V (à température minimale) 395V (à 25℃) | 500V (à température minale) 440V (à 25℃) | |||
| Tension MPPT | 80~350V | 120~400V | |||
| Puissance max courant entrant | 2500W | 4000W | 4000W | 4000W | |
| Puissance max. charge | 1725W | 2875W | 2875W | 4000W | |
| Intensité max. charge | 60A | 100A | 50A | 80A | |
| Charge d’égalisation | 29.2V (type de batterie AGM par défaut) | 58.4V (type de batterie AGM par défaut) | |||
| Tension d’amplification | 28.8V (type de batterie AGM par défaut) | 57.6V (type de batterie AGM par défaut) | |||
| Tension flottante | 27.6V (type de batterie AGM par défaut) | 55.2V (type de batterie AGM par défaut) | |||
| Tension de déconnexion | 21.6V (type de batterie AGM par défaut) | 43.2V (type de batterie AGM par défaut) | |||
| Efficacité suivi | ≥99.5% | ||||
| Coefficient de compensation de la température | -3mV/℃/2V (défaut) | ||||
| Général | |||||
| Intensité surcharge | 50A | 60A | 56A | 95A | |
| Consommation à vide | < 1.8A | < 1.2A | |||
| Intensité au repos | < 1.2A | < 0.7A | |||
| Paramètres mécaniques | |||||
| Dimensions (H×l×P) | 607.5×381.6×127mm | 642.5×381.6×149mm | 607.5×381.6×149mm | 642.5×381.6×149mm | |
| Dimensions assemblage | 585×300mm | 620×300mm | 585×300mm | 620×300mm | |
| Diamètre fixations d’accroche | Ø10mm | Ø10mm | Ø10mm | Ø10mm | |
| Poids net | 15kg | 19kg | 18kg | 19kg | |
| Indice de protection | IP30 | ||||
| Température | -20℃~50℃ | ||||
