ASI CMS 30kVA, évolutif jusqu'à 150kVA, 400V, 40 Batteries(Alimentation Sans Interruption)
Demande de devis
Le système ASI CMS 30kVA utilise des modules d'une puissance de 30kVA et est évolutif jusqu'à une capacité maximale de 150kVA. Sicon propose les 4 systèmes ASI modulaires triphasés standards suivants.

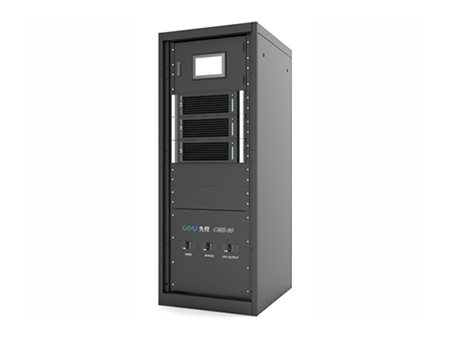

Système ASI CMS 60KVA
- Puissance maximale : 60kVA
- Modèle de module de puissance : CM30
- Puissance du module : 30kVA
- Tension directe : ±240V
- Dimensions : 600*800*1200mm (L*P*H), armoire standard de 19 pouces
- Poids : 150kg
Système ASI CMS 90kVA
- Puissance maximale : 90kVA
- Modèle de module de puissance : CM30
- Puissance du module : 30kVA
- Tension directe : ±240V
- Dimensions : 600*800*1200mm (L*P*H), armoire standard de 19 pouces
- Poids : 200kg

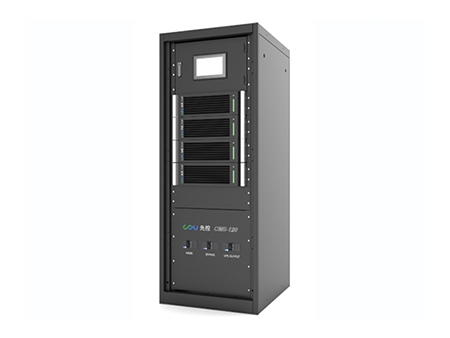

Système ASI CMS 120kVA
- Système ASI CMS 120kVA
- Puissance maximale : 120kVA
- Modèle de module de puissance : CM30
- Puissance du module : 30kVA
- Tension directe : ±240V
- Dimensions : 600*800*1600mm (L*P*H), armoire standard de 19 pouces
- Poids : 200kg

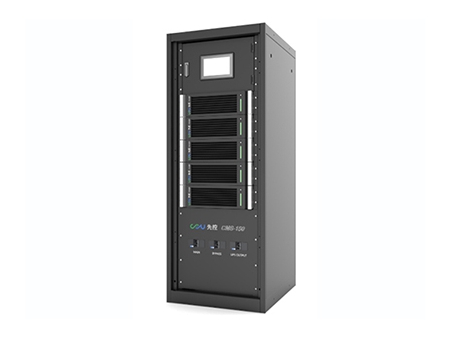

Système ASI CMS 150kVA
- Puissance maximale : 150kVA
- Modèle de module de puissance : CM30
- Puissance du module : 30kVA
- Tension directe : ±240V
- Dimensions : 600*800*1600 mm (L*P*H), armoire standard de 19 pouces
- Poids : 260kg
Paramètres Techniques du Système ASI
Module
| Modèle du module | CM30 |
| Puissance du module | 30 kVA |
| Connexion de puissance | 3/3 phase |
| Dimensions du module (L*P*H)mm | 482*465*133 |
| Poids (kg) | Environ 20 kg |
| Charge du module | Chaque module fournit 7,5 kVA de puissance de charge |
| Facteur de puissance d'entrée | ≥ 0.99 |
| Puissance maximale de dissipation thermique | 1900W |
| THDI (%) | ≤ 3% |
Entrée Secteur
| Mode d'entrée | 3-phase N E, 1-phase N E |
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50Hz±10%, 60Hz±10% |
| Temps de réveil de puissance (Sec.) | 60sec |
| THDI (%) | ＜3% |
| PF d'entrée | ≥0.99 |
Entrée de Dérivation
| Tension d'entrée | 380V/220V±20%, 400V/230V±20%, 415V/240V±20% |
| Fréquence d'entrée | 50 Hz, 60 Hz |
| Plage de synchronisation de fréquence | 50 Hz±4%, 60 Hz±4% |
Entrée DC
| Tension d'entrée nominale | ±384VDC |
| Tolérance de la tension d'entrée | ±345V~±440V DC |
Charge de la Batterie
| Limite de courant de charge | Oui |
| Capacité de charge | 10 heures (2 heures de secours) |
| Stabilité de la tension de charge | ±1% |
Sortie AC
| Facteur de puissance ASI | 1 |
| Tension de sortie | 380V/220V AC, 400V/230V AC, 415V/240V AC |
| Fréquence de sortie | ±4%;±0.2% (alimentation par batterie) |
| Stabilité de la tension de sortie | ±1% |
| Temps de récupération de la tension de sortie | ＜20ms (changement de charge de 0 à 100%) |
| Capacité de surcharge | Fonctionne 10 minutes avec une charge de 125% |
| Transfert de secteur à alimentation par batterie | 0ms |
| Transfert de dérivation à alimentation par onduleur | < 1ms |
| Facteur de crête | 3:01 |
| Distorsion de la forme d'onde | ≤1% (charge linéaire), ≤3% (charge non linéaire) |
| Efficacité globale | ≥95% (AC~AC), ≥98% (DC~AC) |
| Précision du partage de charge | ≤5% |
Environnement de Fonctionnement
| Température ambiante | -25℃～60℃ |
| Température de fonctionnement | -5℃～40℃ |
| Altitude maximale de fonctionnement | ≤1500m |
| Humidité relative | ≤95% sans condensation |
| Degré de protection | IP30 |
| Refroidissement | Refroidissement par air |
| Normes de sécurité applicables | EN62040-1-1:2003 IEC60950-1:2001 |
| Compatibilité électromagnétique | EN62040-2:2006 |
| Niveau sonore acoustique | ≤55DB |
Autres
| Armoire | Armoire standard 19 pouces |
| Système de gestion de surveillance | UPSupervisor |
| Interface | RS232, RS485 et 8 contacts secs, adaptateur TCP/IP, SNMP (optionnel) |
| Affichage | Écran tactile LCD/LED |
