ERMS 6kVA ASI, Extensible à 36kVA, 400V(Alimentation Sans Interruption) Manufacturer

ERMS 6kVA ASI, Extensible à 36kVA, 400V(Alimentation Sans Interruption)

Demande de devis

À propos de: http://siconelectric.fr/1-3-1-erms-6kva-ups-scalable-to-36kva-400v.html

Le système ASI de la série ERMS est composé d'un module de surveillance et de plusieurs modules de puissance de 6kVA. Il s'agit d'un type d'ASI monté en rack qui peut être intégré dans une armoire standard de 19 pouces ou fonctionner individuellement pour une alimentation électrique décentralisée. Sicon propose 3 modèles de modules de puissance : ERMS-12/6, ERMS-24/6 et ERMS-36/6, avec des capacités de puissance maximales respectives de 12kVA, 24kVA et 36kVA.

Système ASI ERMS-12/6

Puissance maximale : 12kVA
Peut être intégré dans une armoire standard de 19 pouces
Modèle de module de puissance : ERM-06
Puissance du module : 6kVA
Poids : Environ 12kg 2*7kg (chaque module)
Dimension : 480*600*132 mm (L*P*H)
Poids : 12kg

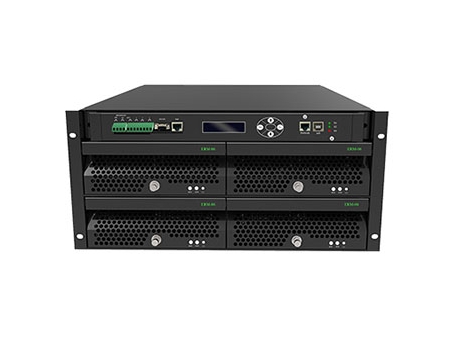

Système ASI ERMS-24/6

Puissance maximale : 24kVA
Peut être intégré dans une armoire standard de 19 pouces
Modèle de module de puissance : ERM-06
Puissance du module : 6kVA
Poids : Environ 16kg 4*7kg (chaque module)
Dimension : 480*600*220 mm (L*P*H)
Poids : 16kg

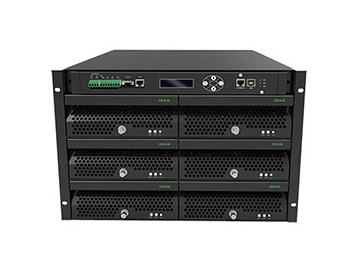

Système ASI ERMS-36/6

Puissance maximale : 36kVA
Peut être intégré dans une armoire standard de 19 pouces
Modèle de module de puissance : ERM-06
Puissance du module : 6kVA
Poids : Environ 20kg 6*7kg (chaque module)
Dimension : 480*600*310 mm (L*P*H)
Poids : 20kg

Paramètres Techniques du Système ASI

Module

Modèle de module	ERM-06
Puissance du module	6kVA
Entrée/sortie	1/1 phase
Dimension du module (L×P×H) mm	220×500×85
Poids (kg)	Environ 7kg
Charge du module	Chaque module fournit un courant de charge de 1A
Facteur de puissance d'entrée	≥ 0.99
Capacité de surcharge	Dépasse les exigences de surcharge du système
Puissance maximale de dissipation thermique	340W
THDI (%)	≤ 3%

Entrée Secteur

Mode d'entrée	3-phases N E, 1-phase N E
Tension d'entrée	380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Fréquence d'entrée	50Hz±10%, 60Hz±10%
Temps d'activation de la puissance (Sec.)	60sec
THDI (%)	＜3%
Facteur de puissance d'entrée (PF)	≥0.99

Entrée de Bypass

Tension d'entrée	380V/220V±20%, 400V/230V±20%, 415V/240V±20%
Fréquence d'entrée	50 Hz, 60 Hz
Plage de synchronisation de fréquence	50 Hz±4%, 60 Hz±4%

Entrée DC

Tension d'entrée nominale	±240VDC
Tolérance de la tension d'entrée	±216V~±246V DC

Charge de la Batterie

Limitation du courant de charge	oui
Capacité de charge	10 heures (2 heures de sauvegarde)
Stabilité de la tension de charge	±1%

Sortie AC

Facteur de puissance de l'ASI	0.9
Tension de sortie	380V/220V AC, 400V/230V AC, 415V/240V AC
Fréquence de sortie	±4% ; ±0,2% (alimentation par batterie)
Stabilité de la tension de sortie	±1%
Temps de récupération de la tension de sortie	＜20ms (changement de charge de 0~100%)
Capacité de surcharge	Fonctionne 10 minutes avec une charge de 125%
Temps de récupération de la tension de sortie	0ms
Temps de transfert de secteur à alimentation par batterie	< 1ms
Facteur de crête	3:1
Distorsion de la forme d'onde	≤1% (charge linéaire), ≤3% (charge non linéaire)
Efficacité globale	≥95% (AC~AC), ≥98% (DC~AC)
Précision du partage de charge	≤5%

Environnement de Fonctionnement

Température ambiante	-25℃～60℃
Température de fonctionnement	-5℃～40℃
Altitude de fonctionnement maximale	≤1500m
Humidité relative	≤95% sans condensation
Degré de protection	IP30
Refroidissement	Refroidissement par air
Normes de sécurité applicables	EN62040-1-1:2003 IEC60950-1:2001
Compatibilité électromagnétique	EN62040-2:2006
Bruit acoustique	≤55DB

Autres

Armoire	Armoire standard 19 pouces
Système de gestion de la surveillance	UPSupervisor
Interface	2 contacts secs, adaptateur TCP/IP RS232, RS485,
Affichage	LCD/LED
