Collecteur solaire à miroir cylindro-parabolique
Demande de devis
Brève introduction

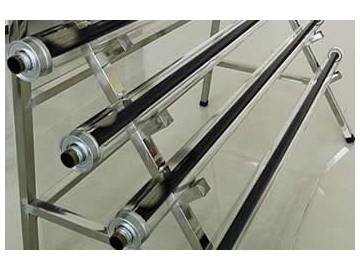

Le miroir cylindro-parabolique est aussi connu comme Elément de capture thermique (HCE). En tant que composant clé d'un collecteur solaire à miroir cylindro-parabolique, ses performances thermiques et optiques ainsi que la fiabilité de performances déterminent l'efficience et les économies d'un système de génération d'électricité via un miroir cylindro-parabolique.
Himin a développé deux générations de miroir cylindro-parabolique,, Himin-PTR2012 et Himin-PTR2019. Comparé aux produits précédents, ce type de collecteur solaire thermique de modèle Himin-PTR2012 est conçu pour promouvoir le développement de champs solaires plus productifs et à coûts compétitifs avec des caractéristiques d'efficience plus élevée, une plus grande stabilité et une plus longue durée de service.
| Données techniques Himin PTR2012 | ||
| Tube en acier | Longueur totale | 4060±2mm(température ambiante) |
| Diamètre extérieur | 70±0.3 mm | |
| Epaisseur de paroi | 3mm | |
| Revêtement | Revêtement d'absorption sélectif sur la surface externe | |
| Longueur réservée pour le soudage | 10mm | |
| Tube en verre | Matériaux | Verre borosilicate |
| Longueur totale | 3935±5mm (à 20oC) | |
| Diamètre extérieur | 120±0.3 mm | |
| Epaisseur de paroi | 3mm | |
| Revêtement | Revêtement anti réflexion sur la surface des deux côtés | |
| Spécifications fonctionnelles | Transmission solaire moyenne | ≥96.0% (AM 1.5) |
| Absorptance solaire moyenne | ≧96%(AM 1.5) | |
| Emissivité thermique moyenne | ≤11% (400℃) | |
| Température d'opération maximum | 400oC (huile) | |
| Pression d'opération maximum | 80 bar | |
| Niveau sous vide en boucle | <1.0×10-3Pa | |
| Poids total | 32kg | |
| Durée de service | >20 années | |
| Séries | Modèle | Spécifications | Performance | ||||||||||
| Longueur | Température d’exploitation | Diamètre extérieur du tube en verre/Epaisseur de paroi | Diamètre intérieur du tube en verre/Epaisseur de paroi (Materiel) | Pression opérationnelle | Absorption solaire | Poids | Absorption solaire | Émission thermique | Transmission solaire | Coefficient de perte de chaleur | Efficacité optique | ||
| PTR40 | 40-95-2000 | 2000mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥93.7% | 7.5±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ |
| 40-75-2000 | 2000mm | 300℃ | φ75/1.8 | φ40/2 (SUS304) | 4MPa | ≥93.7% | 7±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-95-2400 | 2400mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥94.8% | 9.1±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-95-2860 | 2860mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥95.5% | 10.5±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-95-3000 | 3000mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥95.5% | 10.7±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-95-3165 | 3165mm | 300℃ | φ95/2, 2.3, 2.8 | φ40/2 (SUS304) | 4MPa | ≥95.5% | 11±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| 40-125-3420 | 3420mm | 300℃ | φ125/2.8 | φ40/2 (SUS304) | 4MPa | ≥95.5% | 11.5±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| PTR42 | 42-102-2000 | 2000mm | 300℃ | φ102/2.8 | φ42/2 (SUS304) | 4MPa | ≥93.7% | 11±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ |
| PTR50 | 50-102-2000 | 2000mm | 300℃ | φ102/2.8 | φ50/2.5 (sus304) | 4MPa | ≥93.7% | 13.5±1Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ |
| 50-102-3000 | 3000mm | 300℃ | φ102/2.8 | φ50/2.5 (SUS304) | 4MPa | ≥95.5% | 20.2±2Kg | ≥94％（AM1.5） | ≤8％（80℃±5℃） ≤11％（300℃） | ≥89%（5.0） ≥91% | ≤70W/M（300℃） | ≥83％ | |
| PTR70 | 70-125-2000 | 2000mm | 400℃ | φ125/2.8, 3 | φ70/2.5, 3 (SS321/316L) | 4MPa | ≥93.7% | 15±1Kg | ≥95％（AM1.5） | ≤7％（80℃±5℃） ≤11％（400℃） | ≥95% | ≤240W/M（400℃） | ≥90％ |
| 70-125-4060 | 4060mm | 400℃ | φ125/2.8, 3 | φ70/2.5, 3 (SS321/316L) | 4MPa | ≥96% | 28.5±1Kg | ≥95％（AM1.5） | ≤7％（80℃±5℃） ≤11％（400℃） | ≥95% | ≤240W/M（400℃） | ≥90％ | |
| PTR90 | 90-145-4060 | 4060mm | 400℃ | φ145/2.8, 3 | φ88.9/2.5, 3(SS321/316L) | 4MPa | ≥96% | 38±1Kg | ≥95％（AM1.5） | ≤7％（80℃±5℃） ≤11％（400℃） | ≥95% | ≤240W/M（400℃） | ≥90％ |
| Options de personnalisation | Des tailles spéciales sont personnalisables selon vos exigences. | ||||||||||||
