ZG220N Pelle sur Chenilles

Demande de devis

WebSite: http://changlinglobal.fr/1-4-crawler-excavator.html

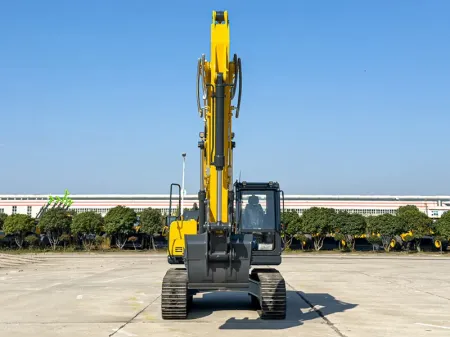

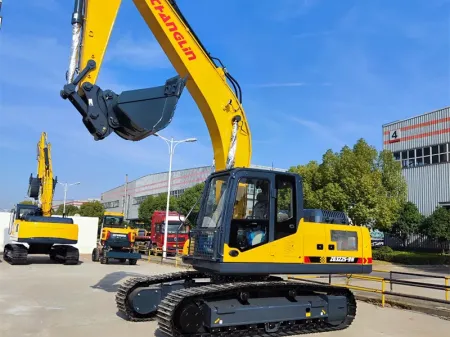

Compacte mais conçue pour les environnements exigeants, cette pelle sur chenilles à châssis étroit dispose d’un cadre affiné de 2 540 mm qui permet une utilisation fluide dans les zones confinées, telles que les sites miniers souterrains ou les chantiers urbains encombrés. Sa largeur réduite et sa structure agile offrent la maniabilité nécessaire dans les passages étroits, tout en conservant une force de creusement et un contrôle fiables. C’est une solution idéale pour les entrepreneurs intervenant sur des chantiers complexes où l’espace et l’accessibilité sont limités.

Poids opérationnel 21 300 kg
Capacité nominale du godet 1,1 m³
Longueur hors tout 9 660 mm

Applicationss

En plus des travaux d’excavation, cette pelle peut être équipée d’un brise-roche hydraulique pour la démolition de roches dures et de béton, ce qui la rend idéale pour les opérations minières, la démolition de routes et le déblaiement de chantiers.
Associée à une tarière, elle convient aux travaux de forage tels que les études géotechniques et le battage de pieux de fondation.
Équipée d’un grappin, elle peut manipuler des grumes, des déchets de chantier et d’autres matériaux en vrac, ce qui la rend utile dans les scieries, les centres de gestion des déchets et les sites de construction.
Avec un godet de dragage, elle peut nettoyer les lits de rivières, les systèmes de drainage et autres environnements submergés.

Caractéristiques principales

Équipée d’un écran couleur haute résolution de 8 pouces antireflet, le système de surveillance intelligent offre des alertes en temps réel, des rappels d’entretien et des fonctions d’autodiagnostic pour garantir un fonctionnement sûr et efficace.

Avec un poids opérationnel de 21 300 kg, cette pelle sur chenilles peut être transportée par un camion ou une remorque légère, sans nécessiter de permis spécial ni engendrer les coûts élevés habituellement liés au transport d’équipements plus lourds.

La vanne de régulation de débit intégrée permet un raccordement rapide à divers accessoires tels que brise-roches, tarières, grappins ou godets de dragage, rendant cette pelle adaptée aux travaux de pose de canalisations, d’aménagement paysager et de petite démolition dans les projets urbains ou municipaux.

Les articulations clés sont renforcées avec des bagues autolubrifiantes en cuivre haute densité, spécialement formulées pour offrir une faible friction et une résistance élevée à l’usure, réduisant ainsi les besoins de maintenance dans des conditions de travail difficiles.

Propulsée par un moteur Cummins écologique développant jusqu’à 112 kW, cette pelle respecte les normes d’émission Euro II et adopte une structure modulaire avec moins de composants, ce qui réduit les risques de panne et facilite l’entretien.

Spécifications techniques

Dimensions

Poids opérationnel 21 300 kg
Capacité nominale du godet 1,1 m³
Longueur hors tout 9 660 mm
Largeur hors tout (patin de chaîne standard) 2 540 mm
Hauteur hors tout 3 030 mm
Largeur de la tourelle 2 700 mm
Hauteur de la cabine 2 958 mm
Garde au sol du contrepoids 1 025 mm
Hauteur du capot moteur 2 338 mm
Garde au sol minimale 470 mm
Longueur de la partie arrière 2 800 mm
Rayon de rotation avant 2 800 mm
Empattement des chaînes 3 370 mm
Longueur du train de roulement 4 160 mm
Largeur du train de roulement 2 800 mm
Voie des patins de chenille 2 200 mm
Largeur standard des patins de chenille 600 mm

Performances

Force de traction max. 204 kN
Vitesse de déplacement (H/B) 5,8 / 3,3 km/h
Vitesse de rotation 13,9 tr/min
Capacité en pente 35° (70 %)
Pression au sol 0,47 kgf/cm²

Plage de travail

Rayon de creusement max. 9 953 mm
Rayon de creusement au niveau du sol 9 794 mm
Profondeur de creusement max. 6 690 mm
Profondeur de creusement au niveau du sol 6 505 mm
Profondeur de creusement verticale max. 6 104 mm
Hauteur de creusement max. 9 642 mm
Hauteur de déversement max. 6 813 mm
Rayon de rotation avant minimal 3 560 mm
Force d’arrachage du godet 137 kN
Force de creusement du bras 102 kN

Moteur

Modèle Cummins
Type 6 cylindres en ligne, turbocompressé, 4 temps
Norme d’émission Tier Ⅱ
Cylindrée 5,883 L
Puissance nominale 112 kW (150 ch) à 1 950 tr/min
Couple max. 614 N.m à 1 500 tr/min
