Vibrateur à béton (avec moteur dans la tête)

Demande de devis

À propos de: http://vibratorcn.fr/1-5-concrete-vibrator-motor-in-head.html

Equipement de compactage, Vibrateur pour le béton

Application occasion

Le vibrateur à béton avec un moteur dans la tête est un équipement de haut de gamme pour le compactage de béton. Ce vibrateur tire son avantage de sa haute fréquence, sa haute efficacité et son faible niveau de bruit. La tension de son moteur est de 42 V, ainsi il doit être connecté à un convertisseur de fréquence. Ce vibrateur à béton de haute fréquence est important dans un haut niveau de sécurité.

Les vibrateurs à béton avec un moteur dans la tête sont recommandés pour les opérations dans les zones de hautes exigences concernant l’environnement de construction ou la protection de main d’œuvre telles que l’Europe et l’Asie du Sud-Est.

Principe de conception

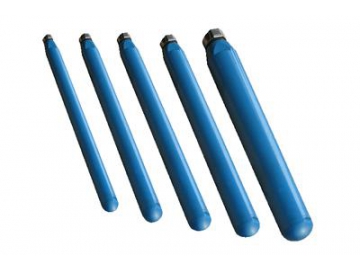

La tête du vibrateur à béton avec un moteur dans la tête

Comme le nom le suggère, le vibrateur à béton avec un moteur dans la tête, a un moteur intégré placé dans la tête de l’aiguille, ainsi le moteur peut conduire directement l’arbre excentrique pour produire la vibration. Dans ce processus, il n’y a pas de perte de couple, ainsi la vibration est d’une haute efficacité et le niveau de bruit est faible.

Modèles en option

Convertisseur de fréquence triphasé 150Hz Arbre rigide de type tête d’aiguille vibrante

Convertisseur de fréquence triphasé, série ZJB, 150Hz				Tête d’aiguille vibrante série ZDN (Arbre Rigide)
Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Modèle de la tête d’aiguille	Nombre de tête d’aiguille	Diamètre de la tête d’aiguille (mm)	Fréquence de vibration (vpm)	Amplitude (mm)	Force centrifuge (kN)
ZJB150/165/4	16.5	3/50/380/24	3/150/48/230	ZDN125	4	125	9000	3.4	20
ZJB150/85/2	8.5	3/50/380/11.6	3/150/48/102	ZDN125	2	125	9000	3.4	20
ZJB150/60/2	6	3/50/380/9.2	3/150/48/72	ZDN100	2	100	9000	3.2	13
ZJB150/60/1	6	3/50/380/9.2	3/150/48/72	ZDN125	1	125	9000	3.4	20

Convertisseur de fréquence triphasé 200Hz Arbre rigide de type tête d’aiguille vibrante

Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Modèle de la tête d’aiguille	Nombre de tête d’aiguille	Diamètre de la tête d’aiguille (mm)	Fréquence de vibration (vpm)	Amplitude (mm)	Force centrifuge (kN)
ZJB200/185/10	18.5	3/50/380/24	3/200/48/252	ZDN85	10	85	12000	1.6	6.6
ZJB200/85/5	8.5	3/50/380/16	3/200/48/115	ZDN85	5	85	12000	1.6	6.6
ZJB200/45/2	4.5	3/50/380/8.3	3/200/48/54	ZDN85	2	85	12000	1.6	6.6
ZJB200/30/1	3	3/50/380/5.1	3/200/48/36	ZDN85	1	85	12000	1.6	6.6

Convertisseur de fréquence triphasé 200Hz Arbre flexible de type tête d’aiguille vibrante

Convertisseur de fréquence triphasé, série ZJB, 200Hz				Tête d’aiguille vibrante série ZDN (Arbre Flexible)
Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Modèle de la tête d’aiguille	Nombre de tête d’aiguille	Diamètre de la tête d’aiguille (mm)	Fréquence de vibration (vpm)	Amplitude (mm)	Force centrifuge (kN)
ZJB200/45/4	4.5	3/50/380/8.3	3/200/48/54	ZDN60	4	60	12000	2.2	4.5
ZJB200/45/3	4.5	3/50/380/8.3	3/200/48/54	ZDN70	3	70	12000	1.6	5.8
ZJB200/30/3	3	3/50/380/5.1	3/200/48/36	ZDN60	3	60	12000	2.2	4.5
ZJB200/30/2	3	3/50/380/5.1	3/200/48/36	ZDN70	2	70	12000	1.6	5.8
ZJB200/18/3	1.8	3/50/380/3.4	3/200/48/23	ZDN35	3	35	12000	1.8	1
ZJB200/18/2	1.8	3/50/380/3.4	3/200/48/23	ZDN60	2	60	12000	2.2	4.5
ZJB200/18/1	1.8	3/50/380/3.4	3/200/48/23	ZDN70	1	70	12000	1.6	5.8
ZJB200/12/2	1.2	3/50/380/2.2	3/200/48/15	ZDN35	2	35	12000	1.8	1
ZJB200/12/1	1.2	3/50/380/2.2	3/200/48/15	ZDN60	1	60	12000	2.2	4.5

Convertisseur de fréquence monophasé 200Hz Arbre flexible de type tête d’aiguille vibrante

Convertisseur de fréquence monophasé, série ZJB, 200Hz				Tête d’aiguille vibrante série ZDN (Arbre Flexible)
Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Modèle de la tête d’aiguille	Nombre de tête d’aiguille	Diamètre de la tête d’aiguille (mm)	Fréquence de vibration (vpm)	Amplitude (mm)	Force centrifuge (kN)
ZJB200/25/2-D	2.5	1/50/220/5.7	3/200/48/25	ZDN35	2	35	12000	1.8	1
ZJB200/25/1-D	2.5	1/50/220/5.7	3/200/48/25	ZDN60	1	60	12000	2.2	4.5
ZJB200/11/1-D	1.1	1/50/220/2.8	3/200/48/11	ZDN35	1	35	12000	1.8	1

Convertisseur de fréquence avec moteur diesel Arbre flexible de type tête d’aiguille vibrante

Modèle	Capacité (kVA)	Sortie (Ph/Hz/V/A)	Modèle de la tête d’aiguille	Nombre de tête d’aiguille	Diamètre de la tête d’aiguille (mm)	Fréquence de vibration (vpm)	Amplitude (mm)	Force centrifuge (kN)
ZJB200/25/2-C	2.5	3/200/48/30	ZDN50	2	50	12000	2	3.5
ZJB200/25/1-C	2.5	3/200/48/30	ZDN70	1	70	12000	1.6	5.8

Gasoline engine frequency converter flexible shaft type vibrating poker head

Gasoline engine frequency converter série ZJB			Tête d’aiguille vibrante série ZDN (Arbre Flexible)
Modèle	Capacité (kVA)	Sortie (Ph/Hz/V/A)	Modèle de la tête d’aiguille	Nombre de tête d’aiguille	Diamètre de la tête d’aiguille (mm)	Fréquence de vibration (vpm)	Amplitude (mm)	Force centrifuge (kN)
ZJB200/25/2-Q	2.5	3/200/48/30	ZDN50	2	50	12000	2	3.5
ZJB200/25/1-Q	2.5	3/200/48/30	ZDN70	1	70	12000	1.6	5.8

Convertisseur de fréquence électronique Arbre flexible de type tête d’aiguille vibrante

Convertisseur de fréquence électronique série ZEB				Tête d’aiguille vibrante série ZDN (Arbre Flexible)
Modèle	Capacité (kVA)	Entrée (Ph/Hz/V/A)	Sortie (Ph/Hz/V/A)	Modèle de la tête d’aiguille	Nombre de tête d’aiguille	Diamètre de la tête d’aiguille (mm)	Fréquence de vibration (vpm)	Amplitude (mm)	Force centrifuge (kN)
ZEB200/165/10	16.5	3/50/380/14	3/200/48/136	ZDN50	10	50	12000	2	3.5
ZEB200/165/6	16.5	3/50/380/14	3/200/48/136	ZDN65	6	65	12000	2.4	5.5
ZEB200/68/4	6.8	3/50/380/6.0	3/200/48/80	ZDN65	4	65	12000	2.4	5.5
ZEB200/56/3	5.6	3/50/380/5.5	3/200/48/65	ZDN65	3	65	12000	2.4	5.5
ZEB200/30/2	3	3/50/380/4.5	3/200/48/36	ZDN50	2	50	12000	2	3.5

Composants du vibrateur à béton avec un moteur dans la tête
