Jumbo hydraulique de boulonnage, CMM2-33 (pour mine de charbon)

Demande de devis

À propos de: http://htdrillingmachine.fr/2-2-hydraulic-bolting-and-drilling-jumbo.html

Le jumbo hydraulique de boulonnage CMM2-33 est conçu pour le renforcement des roches dans les mines de charbon souterraines. Il est particulièrement adapté au boulonnage des roches avec une résistance inférieure à f-8. Utilisé conjointement avec un jumbo de forage de production, cet engin de boulonnage est destiné au forage de trous pour l'installation de boulons d'ancrage et de boulons de câbles. De plus, l'installation de supports temporaires de toit offre une protection adéquate aux opérateurs. Cet engin minier se distingue par une grande efficacité de travail, une facilité d'utilisation et de maintenance, ainsi qu'une opération stable.

Spécifications techniques

Général

Largeur	1200 mm
Hauteur	2400 mm
Longueur totale	5580 mm
Garde au sol	250 mm
Vitesse de déplacement	2.4 km/h
Poids	8750 kg

Perforateur

Type de moteur	2K-130
Couple nominal	315 N=m
Vitesse nominale	430 tr/min
Diamètre des trous	⌀ 27, 32 mm
Type de tige	B19
Consommation d'eau	10-17 L/min

Système électrique

Puissance installée	45 kW
Tension	660/1140 V
Fréquence	50 Hz
Diamètre du tambour de câble	870 mm
Protection de séquence de phase
Protection contre les sous-tension
Protection contre les surcharges
Protection contre les courts-circuits
Protection contre le déséquilibre des phases triphasées
Protection contre la température de l'huile
Protection du niveau de liquide
Protection contre les fuites de gaz
Protection de la concentration de gaz

Avance

Longueur totale	1808 mm
Longueur des tiges	1500 / 1200 mm
Profondeur des trous	18000 mm
Poids	376 kg
Force d'avance	13 kN
Vitesse d'avance	≥1000 mm/min
Vitesse de retour à vide	≥4000 mm/min
Pression de travail	≤10 MPa

Bras

Angle d'inclinaison/levage : 0-19°
Angle de pivotement de l’avance : 7-7°
Angle de rotation : 25-86°
Longueur rétractable : 1480 mm
Extension d'avance : 1170 mm
Angle de basculement de l’avance : ±90°
Poids : 340 kg

Système d'eau

Déplacement maximal de la pompe : 1 m³/h
Pression de travail pour l’évacuation des scories : 6-12 bar

Système hydraulique

Déplacement de la pompe principale : 130 cc
Déplacement de la pompe auxiliaire : 16 cc
Capacité maximale du réservoir d'huile : 130 L
Efficacité du filtre : 10 μm

Châssis

Couple : 10500 N.m
Vitesse de déplacement : 2,4 km/h
Capacité en pente : 14°
Largeur des chenilles : 300 mm
Projecteur avant : 2 x 9 W
Projecteur arrière : 1 x 9 W

Câbles

Tension	Type	Section transversale	Diamètre	Longueur
1140 V	MYP-0.66/1.14	3x25 1x16 mm²	40 mm	50 m

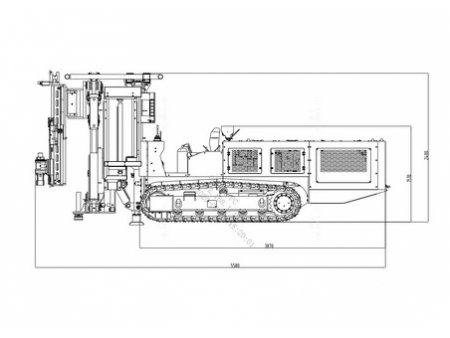

Dimensions extérieures du jumbo de boulonnage - Vue latérale

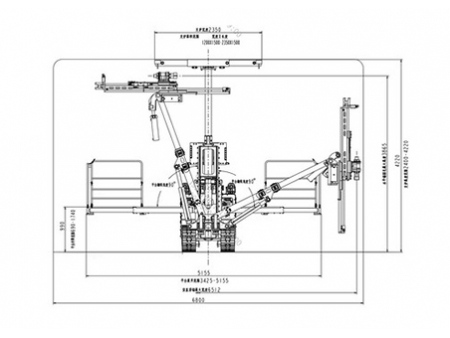

Zone de travail
