Griffe de raccourcissement à chape Manufacturer

Griffe de raccourcissement à chape

Demande de devis

À propos de: http://shenlirigging.fr/2-26-alloy-steel-clevis-shortening-clutch.html

La charge ultime est de 4 fois la limite de charge de travail.

Caractéristiques de la manille oméga
● Elle peut fonctionner avec des courroies et chaînes G80, conforme à la norme EN818-2;
● Elle a été fabriquée à partir d’un acier allié spécial forgé, de haute intensité et de dureté supérieure, qui a été soumise à un processus de traitement thermique;
● Chaque pièce de travail a réussi aux essais de charge, à savoir 2,5 fois la limite de charge de travail;
● Nous effectuons aussi l’essai de fatigue pour chaque échantillon d’un lot, test de 20 000 cycles;
● Nous réalisons l’essai de résistance à la traction pour chaque échantillon d’un lot de produits;
● Nos produits sont soumis à la détection des défauts par particules magnétiques;
● Toutes les goupilles de sécurité sont testées afin de garantir une dureté uniforme;
● Traitement de surface: Revêtement plastique
● Code couleur: Rouge RAL3020 / Jaune RAL1003.

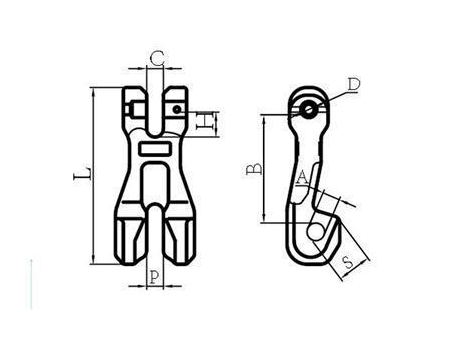

Paramètres (Unité: mm)

Code	Poids (kg)	Limite de charge de travail (t)	Charge de rupture (t)	P±0.5	C±0.5	A±0.3	B±2	H±1	S±0.3	L±2	D±0.5
8-SLR073-06	0.17	1.12	4.48	7.5	7.5	8	44	10.3	12	73.5	7.8
8-SLR073-7/8	0.37	2	8	9.5	9.5	10.5	61.7	14	17	101	9.2
8-SLR073-10	0.97	3.15	12.6	13	13	12.4	92	18.4	28	138	13.2
8-SLR073-13	2.01	5.3	21.2	16.5	16.5	16	115	22.7	34.5	177	16.2
8-SLR073-16	3.32	8	32	21	21	19.5	143	28.5	40	220	20
8-SLR073-20	6.2	12.5	50	23.5	23.5	23	152	33.6	46	238	24.3
8-SLR073-22	8.5	15	60	25.5	25.5	26	195	39	57.5	295	28.1
